Referenz 70 Bolzen - Sicherung von überlappenden Elevatorgurtverbindungen

{{{sourceTextContent.subTitle}}}

Wie das Ref70-Bolzensystem von 4B einer großen Getreidefabrik in den USA hilft, das Durchziehen des Bolzenkopfes an der Überlappungsverbindung von Elevatorfußgurten zu verhindern

{{{sourceTextContent.description}}}

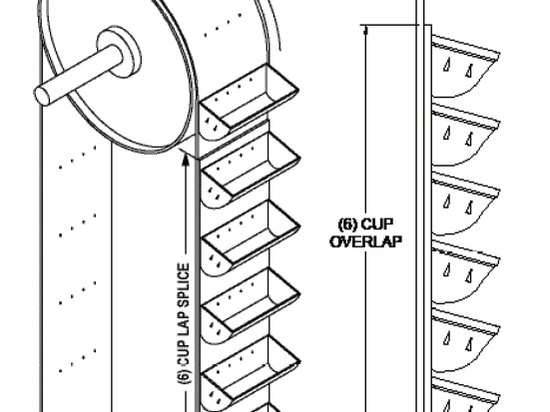

Ein Getreidelager eines großen nordamerikanischen Handelsunternehmens war besorgt darüber, dass die Bolzen, die zur Sicherung des Überlappverbindungsabschnitts eines Elevatorfußgurtes verwendet wurden, leicht durchzuziehen drohten. Die Art der Überlappungsverbindung erzeugt in vielerlei Hinsicht zusätzliche Belastung für die Bolzen. Die beiden Gurtlagen sind einer ungleichmäßigen Kontaktkraft von der Antriebsscheibe ausgesetzt. Dadurch biegt sich der innere Gurt stärker als der äußere Gurt. Zusätzlich zieht das Gewicht der beladenen Elevatorbecher an den Verbindungsschrauben. Die Bolzen können reißen oder die Köpfe können durch den Gurt ziehen. Eine kompromittierte Gurtverbindung kann den Wirkungsgrad beeinträchtigen und im schlimmsten Fall einen voll beladenen Gurt mit Bechern durch das Elevatorfußgehäuse in den Kofferraum fallen lassen.

Lösung:

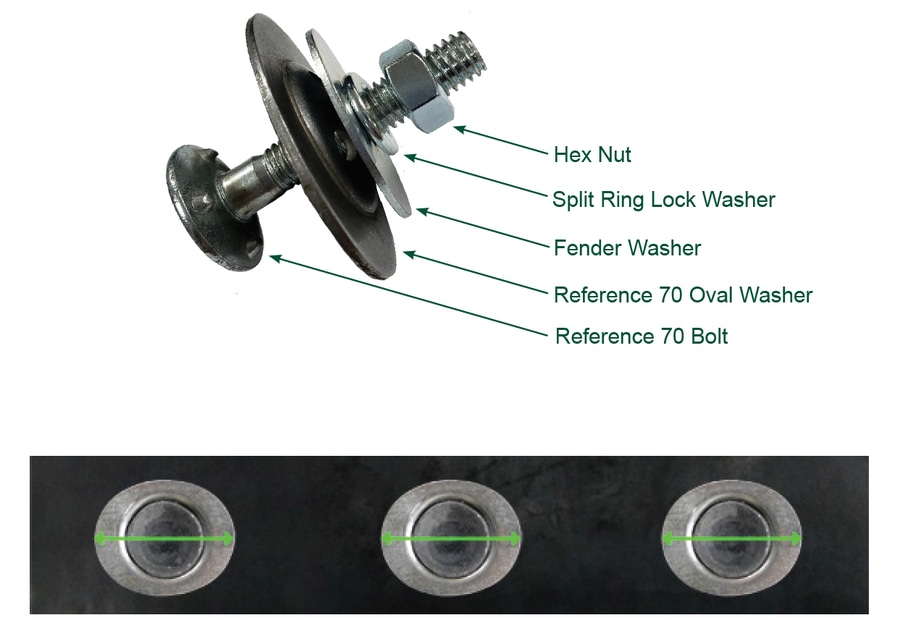

Die Lösung bestand aus zwei Teilen und umfasste die Verwendung von Aufzugsschrauben der Marke Reference 70 der Marke 4B. Die Elevatorbecher wurden normalerweise mit Bolzen mit 5/16" Durchmesser am Gurt befestigt. 4B Components lieferte größere Bolzen mit 3/8" Durchmesser zur Verwendung an der Überlappungsverbindung. Die Bolzen mit größerem Durchmesser haben eine größere Zugfestigkeit, um die Umgebung einer Überlappungsverbindung zu tolerieren. Zweitens sind die Reference 70-Bolzen mit einer einzigartigen übergroßen ovalen Unterlegscheibe im Schraubenkopf ausgestattet, die eine große Oberfläche auf dem Gurt abdeckt und somit die Durchzugskraft über eine größere Oberfläche verteilt. Keine andere Art von Elevatorschraube ist in der Lage
einen so großen Bereich des Gürtels abdecken.

Ergebnisse
- Die Verwendung des Schraubensystems Reference 70 der Marke 4B verhindert das Durchziehen des Schraubenkopfes an der Überlappungsverbindung bei Elevatorgurten
- Die Überlappungsverbindung ist viel stärker und hatte ein geringeres Risiko, kompromittiert zu werden
- Stärkere Bolzen neigen weniger zum Reißen
