SMT-Montageprozess: Die wichtigsten Schritte der Oberflächenmontagetechnik

{{{sourceTextContent.subTitle}}}

Ein klarer Überblick über den Standard-SMT-Fertigungsablauf

{{{sourceTextContent.description}}}

Die Oberflächenmontagetechnik (SMT) ist eine der am weitesten verbreiteten Montagemethoden in der modernen Elektronikfertigung. Sie wird in der Unterhaltungselektronik, bei industriellen Steuerungssystemen, medizinischen Geräten und in vielen anderen Bereichen eingesetzt.
Ein standardisierter SMT-Prozess ist unerlässlich, um Produktqualität, Zuverlässigkeit und Produktionseffizienz zu gewährleisten. Im Folgenden finden Sie einen Überblick über die wichtigsten Schritte bei der SMT-Bestückung.

1. Druck von Lötpaste

Der Zweck des Lotpastendrucks besteht darin, Lotpaste präzise auf die Leiterplattenpads aufzutragen und die Leiterplatte für die Platzierung der Bauteile vorzubereiten.

Ausrüstung: Lotpastendrucker

Prozess-Position: Am Anfang der SMT-Produktionslinie

2. Kleberauftrag (für doppelseitige SMT)

Bei der doppelseitigen Leiterplattenbestückung wird die Klebstoffdosierung eingesetzt, um zu verhindern, dass die Bauteile während des zweiten Reflow-Prozesses abfallen. Der Kleber fixiert die Bauteile vor dem Löten sicher auf der Leiterplatte.

Ausstattung: Klebstoff-Dispenser

Prozess-Position: Vor der Produktionslinie oder nach der Inspektion, je nach Layout

3. Platzierung der Komponenten

In diesem Schritt werden oberflächenmontierte Bauelemente (SMDs) gemäß dem programmierten Layout präzise auf den vorgesehenen Positionen auf der Leiterplatte platziert.

Ausrüstung: Bestückungsautomat (Pick-and-Place)

Prozess-Position: Nach dem Lotpastendruck

4. Aushärtung (wenn Klebstoff verwendet wird)

Beim Aushärtungsprozess wird der Klebstoff erhitzt, so dass er aushärtet und die Bauteile vor dem Reflow-Löten fest mit der Leiterplatte verbunden werden.

Ausrüstung: Aushärtungsofen

Prozess-Position: Nach der Bestückung

5. Reflow-Löten

Das Reflow-Löten ist der Kernprozess der SMT-Bestückung. Kontrollierte Temperaturprofile schmelzen die Lötpaste und bilden zuverlässige Lötverbindungen zwischen Bauteilen und der Leiterplatte.

Ausrüstung: Reflow-Ofen

Prozess-Position: Nach der Bauteilbestückung

6. Reinigung (optional)

Durch die Reinigung werden Flussmittelrückstände und andere potenziell schädliche Substanzen von der Leiterplattenoberfläche entfernt, was die Zuverlässigkeit und das Aussehen verbessert.

Ausrüstung: PCB-Reinigungsmaschine

Prozess-Position: Inline oder offline, je nach Produktanforderungen

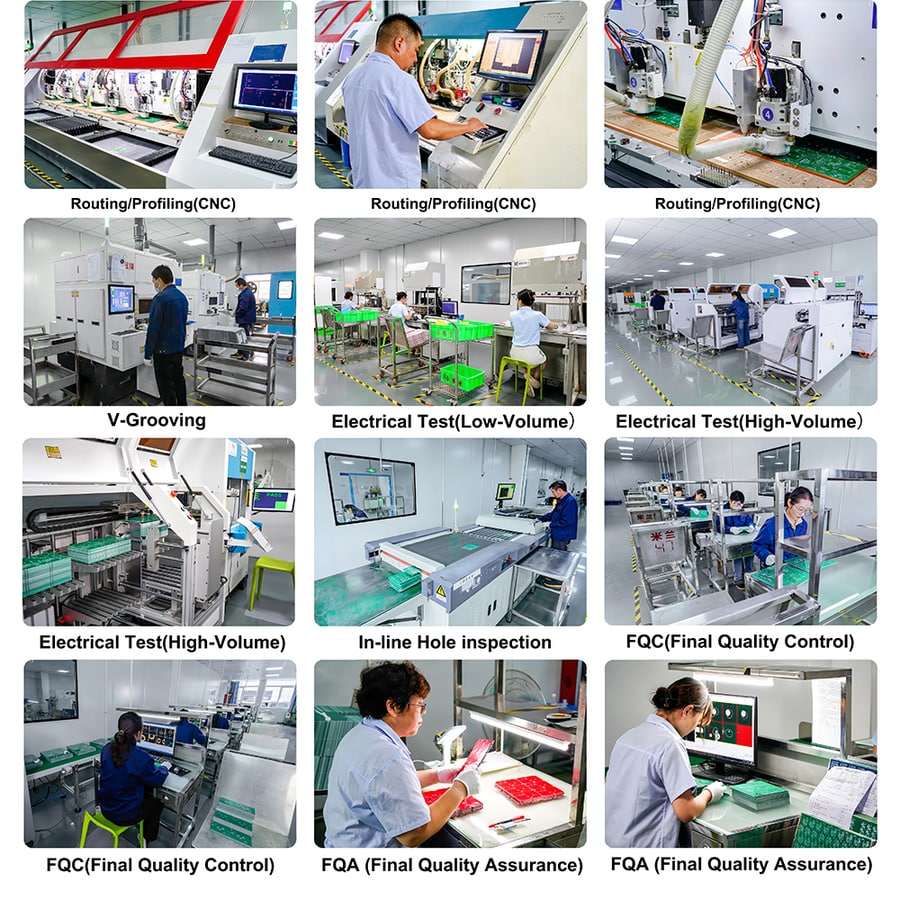

7. Inspektion und Prüfung

Die Inspektion gewährleistet sowohl die Lötqualität als auch die Genauigkeit der Montage. Dieser Schritt ist entscheidend für die Qualitätssicherung in der SMT-Produktion.

Gängige Prüfmethoden:

AOI (Automatisierte optische Inspektion)

Röntgeninspektion

ICT (In-Circuit-Prüfung)

Flying-Probe-Prüfung

Funktionstests und Mikroskopie

Prozess-Position: Je nach Prüfbedarf konfiguriert

8. Nacharbeit

Wenn bei der Inspektion Mängel festgestellt werden, wird die Leiterplatte nachbearbeitet, um die geforderten Qualitätsstandards zu erfüllen.

Werkzeuge: Rework-Stationen, Multimeter, Lötkolben und ähnliche Geräte

Bei Qingdao Ansenke Electronics Co. Ltd. konzentrieren wir uns auf die Bereitstellung stabiler und zuverlässiger SMT-Bestückungsdienstleistungen durch standardisierte Prozesse und strenge Qualitätskontrollen, die auf jahrelanger Branchenerfahrung beruhen.
