Umfassende Einblicke in die Teilhubprüfung (PST) für pneumatische ESD-Kugelhähne

{{{sourceTextContent.subTitle}}}

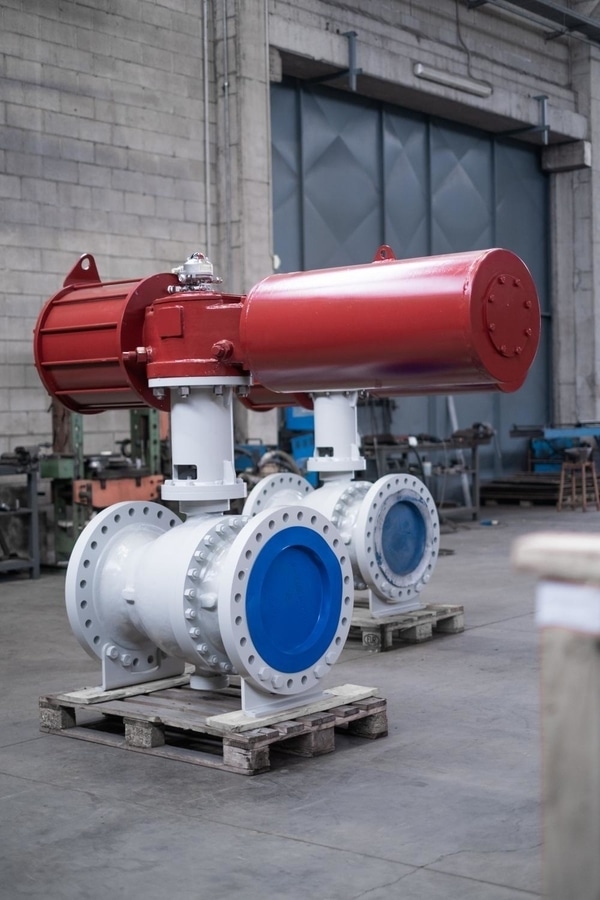

Pneumatische ESD-Kugelhähne

{{{sourceTextContent.description}}}

In Branchen, in denen Systemausfälle zu katastrophalen Folgen führen können - wie in Ölraffinerien, Chemieanlagen und Kernkraftwerken - sind ESD-Ventile (Emergency Shutdown) unverzichtbare Sicherheitsvorkehrungen. Diese Ventile müssen in Notfällen einwandfrei funktionieren, doch ihre Zuverlässigkeit wird oft durch unregelmäßige Tests oder Abnutzung durch die Umgebung beeinträchtigt. Partial Stroke Testing (PST), eine proaktive Diagnosemethode, löst diese Herausforderung, indem sie eine routinemäßige Validierung der ESD-Ventilfunktionalität ohne Betriebsunterbrechung ermöglicht.

Was ist Partial Stroke Testing (PST)?

Definition von PST für ESD-Ventile
Die Teilhubprüfung (Partial Stroke Testing, PST) ist ein Sicherheitsverfahren, mit dem die Betriebsbereitschaft von ESD-Ventilen (Emergency Shutdown) überprüft werden kann. Im Gegensatz zu herkömmlichen Vollhubtests, die ein vollständiges Schließen des Ventils und eine Unterbrechung des Prozesses erfordern, wird bei PST das Ventil während des normalen Betriebs nur teilweise bewegt (typischerweise 10-30 % des vollen Hubs). Ein pneumatischer ESD-Kugelhahn kann sich beispielsweise in geplanten Intervallen von 100 % offen auf 85 % offen schließen. Diese begrenzte Bewegung ermöglicht es den Ingenieuren,:



Bewertung der mechanischen Integrität: Erkennung von Problemen wie Ventilhaftung, Antriebsverzögerung oder Dichtungsabnutzung.
Prüfen Sie die Reaktionszeit: Stellen Sie sicher, dass das Ventil innerhalb kritischer Zeiträume vom teilweisen zum vollständigen Schließen übergehen kann.
Aufrechterhaltung der Prozesskontinuität: Vermeiden Sie kostspielige Abschaltungen und erfüllen Sie gleichzeitig die Anforderungen für Sicherheitstests.

Die Entwicklung von PST

Vor der PST-Ära: Verlassen auf manuelle Inspektionen und seltene Vollhubtests, was zu unentdeckten Ausfällen führte.
Frühe PST-Systeme: Einfache automatisierte Tests mit begrenzter Datenerfassung (1990er-2000er Jahre).
Modernes PST: Integration mit Industrial IoT (IIoT), prädiktiver Analytik und SIL-3-zertifizierten Sicherheitssystemen.

Wie PST funktioniert

1.Automatisierte Betätigung:
Ein Steuerungssystem löst den pneumatischen Antrieb aus, um den Kugelhahn teilweise zu schließen. Die Bewegung wird sorgfältig kalibriert, um den Durchflussprozess nicht zu stören.
2.Datenerfassung:
In die Armatur oder den Stellantrieb eingebettete Sensoren (z. B. Positionssensoren, Drehmomentsensoren) zeichnen kritische Parameter wie Reaktionszeit, Drehmomentabgabe und Hubabweichung auf.
3.Diagnostische Analyse:
Die Daten werden analysiert, um frühe Anzeichen von Verschleiß, Fehlausrichtung oder anderen Fehlern zu erkennen. Warnungen werden generiert, wenn die Leistung außerhalb vordefinierter Schwellenwerte liegt.


Anwendungen von PST in kritischen Industrien

1. Öl und Gas
Offshore-Plattformen:
PST stellt sicher, dass Unterwasser-ESD-Ventile Kohlenwasserstofflecks isolieren können, selbst in korrosiven Meerwasserumgebungen.
Rohrleitungsnetze:
Regelmäßiges PST verhindert das Festsetzen von Ventilen in abgelegenen, unbemannten Abschnitten von Pipelines.
2. Chemische Anlagen
Umgang mit gefährlichen Stoffen:
PST stellt sicher, dass Ventile, die giftige oder entflammbare Flüssigkeiten steuern, funktionsfähig bleiben.
3. Stromerzeugung
Kerntechnische Anlagen:
PST ist von entscheidender Bedeutung für Ventile, die Kühlmittelsysteme steuern, deren Ausfall zu Kernschmelzen führen kann.
4. LNG-Terminals
Kryogenische Ventile:
Die PST-fähigen Ventile von Athena widerstehen extremen Temperaturen (-196°C) und behalten dabei ihre Diagnosegenauigkeit.

Warum PST für Notabschaltventile unerlässlich ist
Die Grenzen der traditionellen Prüfung

1.Vollhubtests bergen Risiken:
Erfordert Prozessabschaltungen, was zu Produktionsausfällen führt.
Häufige Vollschließungen beschleunigen den Verschleiß der Ventilkomponenten.
2.Manuelle Inspektionen:
Zeitaufwendig, subjektiv und oft unzureichend, um subtile Probleme zu erkennen.

Die wichtigsten Vorteile von PST

1.Keine Prozessunterbrechung:
PST findet während des normalen Betriebs statt, wodurch Ausfallzeiten vermieden werden und die Produktivität erhalten bleibt.
2.Frühzeitige Erkennung von Fehlern:
Identifiziert Probleme, wie z. B. träges Ansprechen des Stellantriebs oder Korrosion der Ventilspindel, bevor sie die Sicherheit beeinträchtigen.
3.Einhaltung gesetzlicher Vorschriften:
Erfüllt internationale Sicherheitsnormen (z. B. IEC 61508, SIL-2/3), die regelmäßige Tests von Notabschaltventilen vorschreiben.
4.Verlängerte Lebensdauer des Ventils:
Verringert die mechanische Belastung im Vergleich zu Vollhubtests und bewahrt die Ventilintegrität.


Konstruktionsanforderungen für pneumatische Kugelhähne mit PST

1.Robuste Betätigung:
Pneumatische Aktuatoren müssen eine präzise, wiederholbare Bewegung für Teilhübe liefern. Die ESD-Ventile von Athena verwenden doppeltwirkende Stellantriebe mit ausfallsicheren Federn, um eine gleichbleibende Leistung zu gewährleisten.
2.Fortschrittliche Sensoren:
Positionssensoren: Verfolgen die Bewegung des Ventiltellers oder der Kugel in Echtzeit.
Drehmomentsensoren: Überwachen die Betätigungskraft, um Widerstand durch Schmutz oder Korrosion zu erkennen.
3.Integration von Steuerungssystemen:
PST-Sequenzen werden von speicherprogrammierbaren Steuerungen (PLCs) oder sicherheitsgerichteten Systemen (SIS) verwaltet, wobei die Daten für Prüfpfade protokolliert werden.


Beispiel eines PST-Workflows

1.Auslösung:
Das SIS löst einen PST-Zyklus (z. B. wöchentlich oder monatlich) auf der Grundlage von vordefinierten Zeitplänen aus.
2.Teilweise Schließung:
Der pneumatische Antrieb fährt das Ventil in die 90%ige Öffnungsstellung.
3.Validierung der Leistung:
Die Reaktionszeit wird mit den Werten der Basislinie verglichen.

Abweichungen >5% lösen Wartungswarnungen aus.

4.Zurücksetzen:
Das Ventil kehrt in seine vollständig geöffnete Position zurück und nimmt den normalen Betrieb wieder auf.

Beschränkungen und Abhilfemaßnahmen

Drift der Sensorkalibrierung:
Eine regelmäßige Neukalibrierung (alle 6-12 Monate) gewährleistet die Datengenauigkeit.
Cybersecurity-Risiken:
Verschlüsselte Datenübertragung und Netzwerksegmentierung schützen die PST-Systeme vor Angriffen.

Athena Engineering S.R.L. - Hersteller von pneumatischen Kugelhähnen mit PST

Auch wenn die PST-Technologie hier im Mittelpunkt steht, ist es wichtig hervorzuheben, wie Athena Engineering S.R.L. diese Innovation in seine pneumatischen Kugelhähne implementiert:

Ausfallsichere Konstruktion:
Die Ventile nehmen bei einem Strom- oder Luftausfall standardmäßig eine sichere Position ein (offen/geschlossen).
Anpassbare PST-Protokolle:
Anpassung von Prüfintervallen, Hubprozentsätzen und Berichtsformaten an die Bedürfnisse des Kunden.
Zertifizierungen:
Konform mit SIL-3-, ATEX- und API 6D-Normen für gefährliche Umgebungen.
Weltweite Unterstützung:
Athena bietet 24/7-Fernüberwachungsdienste zur Analyse von PST-Daten und zur Empfehlung proaktiver Wartung.


Partial Stroke Testing stellt einen Paradigmenwechsel in der Art und Weise dar, wie die Industrie die Zuverlässigkeit von Ventilen angeht. Durch die Verbindung von proaktiver Diagnostik und Betriebskontinuität verhindert PST nicht nur Katastrophen, sondern verbessert auch die Effizienz und die Einhaltung von Vorschriften. Mit der Weiterentwicklung von Technologien wie KI und IoT wird PST ein noch wichtigerer Bestandteil intelligenter, nachhaltiger industrieller Ökosysteme werden.

Athena Engineering S.R.L. steht an der Spitze dieser Revolution und liefert PST-fähige pneumatische Kugelhähne, die robuste Haltbarkeit mit modernster Intelligenz kombinieren. Arbeiten Sie mit uns zusammen, um Ihre Sicherheitssysteme zukunftssicher zu machen und hervorragende Betriebsleistungen zu erzielen.
