Was ist ein Nadelventil?

{{{sourceTextContent.subTitle}}}

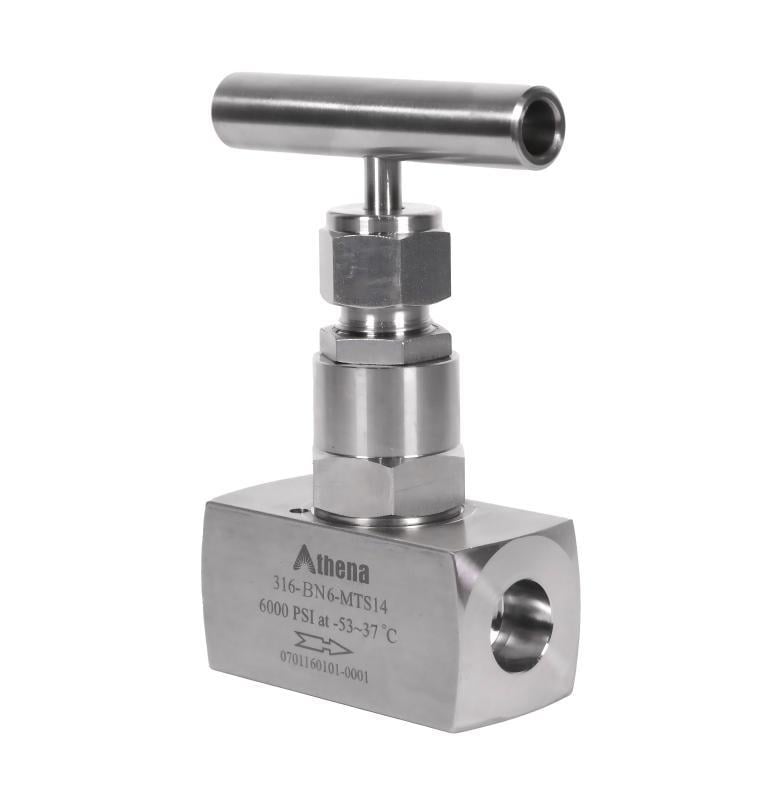

Nadelventil

{{{sourceTextContent.description}}}

1. Was ist ein Nadelventil?
Ein Nadelventil ist eine Art von Durchflussregelventil, das seinen Namen von der schlanken, nadelähnlichen Form seines Schließteils, der Scheibe, hat. Diese einzigartige Konstruktion ermöglicht eine extrem feine Einstellung des Flüssigkeitsdurchflusses, was es zu einer bevorzugten Wahl für Anwendungen macht, bei denen Präzision von entscheidender Bedeutung ist.

Die Grundstruktur eines Nadelventils besteht aus mehreren Hauptkomponenten. Der Ventilkörper dient als Hauptgehäuse und wird je nach den Anforderungen der Anwendung normalerweise aus Materialien wie Edelstahl, Kohlenstoffstahl oder Messing hergestellt. Edelstahl wird häufig wegen seiner ausgezeichneten Korrosionsbeständigkeit bevorzugt, so dass er sich für den Umgang mit korrosiven Flüssigkeiten eignet, während Kohlenstoffstahl eine gute Festigkeit und Haltbarkeit für den allgemeinen industriellen Einsatz bietet.

Das Herzstück des Nadelventils ist der Ventilteller, der eine konische oder nadelförmige Spitze aufweist. Diese Spitze ist so konstruiert, dass sie mit einem präzise bearbeiteten Ventilsitz zusammenpasst. Wenn das Ventil geschlossen ist, dichtet die Tellerspitze fest gegen den Sitz ab und verhindert, dass Flüssigkeit hindurchfließt. Die mit der Klappenscheibe verbundene Spindel überträgt die Bewegung des Stellantriebs (z. B. eines Handrads für den manuellen Betrieb oder eines Elektromotors für automatisierte Systeme) auf die Klappenscheibe und ermöglicht so das Öffnen und Schließen der Klappe.

Auch die Dichtungselemente sind bei einem Nadelventil von entscheidender Bedeutung. Dichtungsmaterialien, meist aus PTFE (Polytetrafluorethylen) oder Graphit, werden um die Spindel herum verwendet, um Leckagen zu verhindern. Diese Materialien sorgen für eine dichte Abdichtung und ermöglichen gleichzeitig eine reibungslose Bewegung der Spindel während des Betriebs.

Nadelventile sind in verschiedenen Industriezweigen zu finden, von Laboreinrichtungen, in denen eine genaue Dosierung von Chemikalien erforderlich ist, bis hin zu groß angelegten industriellen Prozessen in der Öl- und Gas-, Chemie- und Pharmabranche. Ihre Vielseitigkeit und Präzision machen sie in vielen Flüssigkeitssystemen unverzichtbar.

2. Wie funktioniert ein Nadelventil?
Die Funktionsweise eines Nadelventils beruht auf dem Prinzip der Steuerung des Flüssigkeitsdurchflusses durch Einstellung der Größe der Öffnung, durch die die Flüssigkeit fließt. In der vollständig geschlossenen Stellung des Ventils sitzt die konische Spitze des Ventiltellers fest auf dem Ventilsitz auf, wodurch eine dichte Abdichtung entsteht und der Flüssigkeitsstrom vollständig blockiert wird.

Beim Öffnen des Ventils dreht der Bediener das Handrad (bei manueller Betätigung) oder betätigt den Stellantrieb (bei automatischen Ventilen), der wiederum die Spindel dreht oder anhebt. Diese Bewegung bewirkt, dass sich die Klappenscheibe vom Sitz wegbewegt, wodurch sich die Öffnung zwischen Klappenscheibe und Sitz allmählich vergrößert. Die Flüssigkeit beginnt dann, durch diese Öffnung zu fließen.

Der Schlüssel zur Präzision des Nadelventils liegt in der konischen Form des Tellers. Eine kleine Drehung oder Bewegung des Tellers kann zu einer erheblichen Veränderung der Öffnungsgröße führen, insbesondere bei niedrigen Durchflusseinstellungen. Auf diese Weise kann der Bediener den Durchfluss sehr fein einstellen und die Menge der durch das Ventil fließenden Flüssigkeit präzise steuern.

In einem chemischen Prozess, bei dem eine bestimmte Konzentration eines Reaktanten zu einem Gemisch hinzugefügt werden muss, kann ein Nadelventil beispielsweise zur genauen Messung des Durchflusses des Reaktanten verwendet werden. Durch sorgfältiges Einstellen der Position des Ventils kann der Bediener sicherstellen, dass die exakte Menge des Reaktanten in den Prozessstrom eingeleitet wird und die Integrität und Qualität des Endprodukts erhalten bleibt.

Der Druckabfall über das Nadelventil wirkt sich ebenfalls auf dessen Funktion aus. Wenn die Flüssigkeit durch die verengte Öffnung fließt, kommt es zu einem Druckabfall. Dieser Druckabfall ist ein wichtiger Faktor, der bei der Systemauslegung zu berücksichtigen ist, da er sich auf die Gesamtleistung des Fluid-Handling-Systems auswirken kann. Ingenieure müssen diesen Druckabfall bei der Dimensionierung und Auswahl von Nadelventilen für bestimmte Anwendungen berücksichtigen, um sicherzustellen, dass das System effizient arbeitet.

3. Vorteile und Nachteile von Nadelventilen
Vorteile
Präzise Durchflussregelung
Der wichtigste Vorteil von Nadelventilen ist ihre Fähigkeit zur hochpräzisen Durchflussregelung. Der konisch geformte Ventilteller ermöglicht winzige Anpassungen der Durchflussmenge und ist damit ideal für Anwendungen, bei denen es auf Genauigkeit ankommt. Ob in einem Labor für wissenschaftliche Experimente oder in einem Fertigungsprozess für die Qualitätskontrolle, Nadelventile können genau den gewünschten Durchfluss liefern.

Ausgezeichnete Dichtungsleistung
Nadelventile bieten hervorragende Dichtungseigenschaften. Wenn der Ventilteller auf dem Ventilsitz aufsitzt, bildet er eine dichte Dichtung, die ein Austreten der zu steuernden Flüssigkeit verhindert. Dies ist besonders wichtig beim Umgang mit gefährlichen, teuren oder reaktiven Substanzen, da es die Sicherheit gewährleistet und das Risiko einer Verunreinigung oder eines Produktverlusts verringert.

Hohe Druckbeständigkeit
Diese Ventile sind so konstruiert, dass sie hohen Druckbedingungen standhalten. Die robuste Konstruktion des Ventilkörpers und der zuverlässige Dichtungsmechanismus ermöglichen den effektiven Einsatz von Nadelventilen in Rohrleitungen und Systemen, in denen extrem hohe Drücke herrschen können, wie z. B. in der Öl- und Gasindustrie oder in Hydrauliksystemen.

Vielseitigkeit
Nadelventile können für eine Vielzahl von Fluiden verwendet werden, darunter Gase, Flüssigkeiten und einige Schlämme. Sie sind außerdem in verschiedenen Anschlussarten erhältlich, wie z. B. mit Gewinde, Flansch und Schweißanschluss, was eine einfache Integration in verschiedene Rohrleitungssysteme in unterschiedlichen Branchen ermöglicht.

Nachteile
Begrenzte Durchflusskapazität
Aufgrund ihrer Konstruktion haben Nadelventile eine relativ kleine Öffnungsgröße, was ihre maximale Durchflusskapazität begrenzt. Dadurch sind sie weniger geeignet für Anwendungen, die einen hohen Flüssigkeitsdurchfluss erfordern. In solchen Fällen können größere Ventile oder mehrere parallel geschaltete Nadelventile erforderlich sein, was die Komplexität und die Kosten des Systems erhöht.

Langsamer Betrieb
Das Öffnen und Schließen eines Nadelventils kann zeitaufwendig sein, vor allem wenn präzise Einstellungen erforderlich sind. Da der Ventilteller in kleinen Schritten bewegt werden muss, um den gewünschten Durchfluss zu erreichen, sind sie nicht unbedingt die beste Wahl für Anwendungen, bei denen schnelle Änderungen des Durchflusses erforderlich sind.

Anfälligkeit für Verschmutzung
Aufgrund ihrer feinen Toleranz reagieren Nadelventile empfindlich auf Verunreinigungen in der Flüssigkeit. Selbst kleine Partikel können sich zwischen dem Ventilteller und dem Ventilsitz festsetzen und zu Leckagen oder Beschädigungen des Ventils führen. Um dies zu verhindern, sind eine ordnungsgemäße Filterung und Wartung des Flüssigkeitssystems unerlässlich, was die Gesamtbetriebskosten und die Komplexität erhöht.

Athena Engineering S.R.L: Italienische Handwerkskunst im Ventilbau
Athena Engineering S.R.L, ein italienischer Ventilhersteller mit einer langen Tradition, hat sich der Lieferung von Nadelventilen höchster Qualität verschrieben.

Wir bieten eine breite Palette von Nadelventilen an, die für die spezifischen Anforderungen der verschiedenen Branchen entwickelt wurden. Ob es sich um eine hochpräzise Laboranwendung oder eine robuste Industrieumgebung handelt, unsere Produkte sind so gebaut, dass sie zuverlässig funktionieren. Mit dem Fokus auf Qualität, Langlebigkeit und Innovation ist Athena Engineering S.R.L. Ihr zuverlässiger Partner für all Ihre Nadelventilanforderungen.
