Leitfaden für Rückschlagventile mit Schwenkmechanik

{{{sourceTextContent.subTitle}}}

Rückschlagventile

{{{sourceTextContent.description}}}

Im komplizierten Geflecht industrieller Prozesse und Fluidmanagementsysteme ist der unbesungene Held der unidirektionalen Durchflusskontrolle das Rückschlagventil, besser bekannt als Rückschlagventil. Seine scheinbar einfache Aufgabe - den Durchfluss von Flüssigkeiten in eine Richtung zu ermöglichen und gleichzeitig jede unerwünschte Umkehrung zu verhindern - untermauert die Sicherheit, Effizienz und Integrität unzähliger Prozesse. Innerhalb dieser vielfältigen Familie von Durchflussreglern ist das Rückschlagventil ein Beweis für die Kraft der mechanischen Einfachheit und bietet eine robuste und oft kostengünstige Lösung zur Verhinderung von Rückfluss in einem breiten Spektrum von Anwendungen. Um die Möglichkeiten von Rückschlagventilen wirklich nutzen zu können, ist ein tiefes und gründliches Verständnis ihrer Konstruktion, Funktionsweise, Vorteile, Grenzen und ordnungsgemäßen Anwendung unerlässlich.

Die fundamentale Notwendigkeit: Die Rolle von Rückflussverhinderern verstehen

Im Kern ist ein Rückschlagventil ein automatischer Wächter in einer Flüssigkeitsleitung, der so konstruiert ist, dass er den Durchfluss ausschließlich in eine bestimmte Richtung zulässt. Im Gegensatz zu manuell betätigten Ventilen, die eine externe Betätigung erfordern, reagieren Rückschlagventile autonom auf den dynamischen Druck, der durch die Flüssigkeit selbst ausgeübt wird. Ihre primäre und unverzichtbare Funktion ist die Verhinderung des Rückflusses, ein Phänomen, das eine Kaskade von schädlichen Folgen auslösen kann. Ein Rückfluss kann zu Schäden an empfindlichen Geräten wie Pumpen und Kompressoren, zur Verunreinigung von vorgelagerten Prozessen und gelagerten Flüssigkeiten, zu ungenauen Durchflussmessungen und sogar zu gefährlichen Situationen wie dem Rücksaugen giftiger oder korrosiver Substanzen in die Trinkwasserversorgung führen. Der inhärent selbsttätige Mechanismus von Rückschlagventilen macht sie zu einer unverzichtbaren Sicherheits- und Betriebskomponente in einer Vielzahl von Branchen.
Der Bereich der Rückschlagventile umfasst eine Vielzahl von Konstruktionen, die jeweils sorgfältig entwickelt wurden, um spezifischen Betriebsanforderungen und Flüssigkeitseigenschaften gerecht zu werden. Obwohl die Rückschlagklappe eine bedeutende und weit verbreitete Kategorie darstellt, ist es wichtig, ihre Position innerhalb dieser breiteren Landschaft zu erkennen. Zu den anderen verbreiteten Typen gehören Hubrückschlagventile (mit Unterformen wie Kugel-, Kolben- und Düsenrückschlagventilen), Zwischenflansch-Rückschlagventile (erhältlich als Einplatten-, Zweiplatten- und Kippscheibenvarianten) und geräuschlose Rückschlagventile (die sich durch ihren federunterstützten Verschluss auszeichnen). Die Auswahl des am besten geeigneten Rückschlagventiltyps ist eine kritische Entscheidung, die von einer sorgfältigen Bewertung der spezifischen Anwendungsparameter abhängt, einschließlich der Art der zu fördernden Flüssigkeit, der vorherrschenden Druck- und Temperaturbereiche, der erwarteten Durchflussraten und der überragenden Bedeutung der Verhinderung von Rückfluss und der Abschwächung damit verbundener Probleme, wie z. B. schädliche Druckstöße.
Die Eleganz der Funktionalität: Design und Funktionsweise von Rückschlagventilen im Detail

Die Rückschlagklappe verkörpert eine Konstruktionsphilosophie, bei der mechanische Einfachheit und die Bereitstellung eines relativ ungehinderten Durchflussweges im Vordergrund stehen. Die grundlegende Konstruktion besteht aus einem klappbaren Verschlussmechanismus, einer Scheibe oder Klappe, die sich dreht, um eine Vorwärtsbewegung der Flüssigkeit zu ermöglichen, und dann in ihre Sitzposition zurückkehrt, um jegliche Rückströmung effektiv zu blockieren.

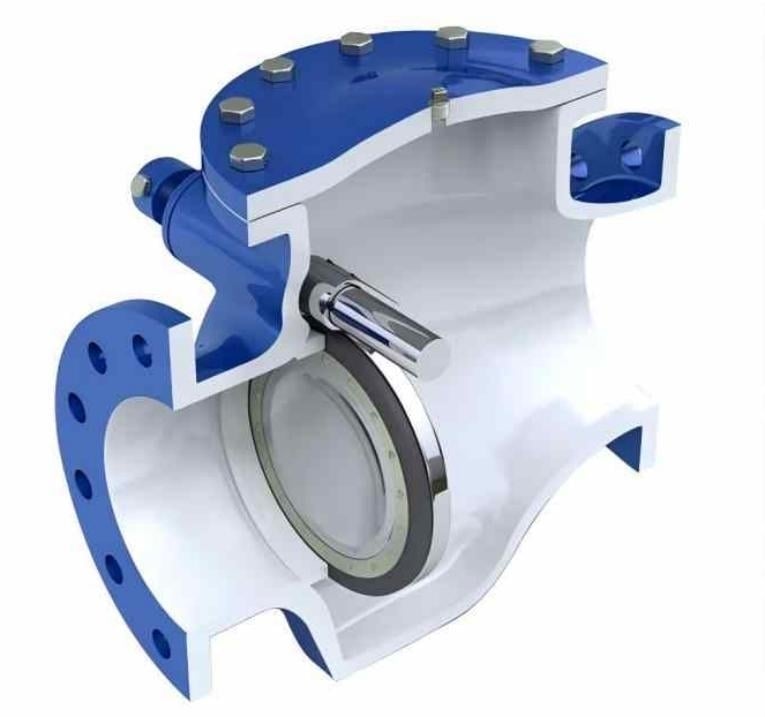

Hauptbestandteile: Die Anatomie einer typischen Rückschlagklappe besteht aus mehreren Schlüsselkomponenten, die zusammenwirken. Das Ventilgehäuse dient als Hauptstruktur und enthält die Einlass- und Auslassanschlüsse, die die Integration in die Rohrleitung erleichtern. Die Haube, ein abnehmbarer Deckel, ermöglicht den Zugang zum Innenleben der Klappe, insbesondere zur Klappenscheibe und zum Gelenkmechanismus. Das Herzstück der Armatur ist die Klappe, ein massives Bauteil, das so konstruiert ist, dass es sich bei Vorwärtsströmung öffnet und bei Rückwärtsströmung schließt. Diese Scheibe ist über einen Scharnierstift am Ventilkörper befestigt, einem entscheidenden Drehpunkt, der die notwendige Drehbewegung der Scheibe ermöglicht. Der Sitz schließlich ist die präzise bearbeitete Innenfläche des Ventilgehäuses, an der die Scheibe anliegt und eine dichte Abdichtung bildet, um ein Zurückfließen der Flüssigkeit zu verhindern. Die für die Konstruktion dieser Bauteile verwendeten Werkstoffe sind von größter Bedeutung und richten sich nach dem jeweiligen Betriebsmedium und den zu erwartenden Betriebsbedingungen. Zu den gebräuchlichen Werkstoffen gehören verschiedene Kohlenstoffstahlsorten (für allgemeine, nicht korrosive Anwendungen), Edelstahl (wichtig für korrosive Umgebungen und hochreine Anwendungen), Gusseisen (häufig für Wasser- und Abwassersysteme mit niedrigerem Druck verwendet) und spezielle Kunststoffe wie PVC, CPVC und PTFE (für bestimmte chemische Anwendungen). Die sorgfältige Auswahl der Werkstoffe bestimmt direkt die Druck- und Temperaturklasse des Ventils, seine Korrosions- und Erosionsbeständigkeit sowie seine Gesamtlebensdauer.

Funktionsprinzip: Die Funktionsweise einer Rückschlagklappe ist ein Beweis für das elegante Zusammenspiel von Fluiddynamik und mechanischer Konstruktion. Wenn sich die Flüssigkeit von der stromaufwärts gelegenen Seite mit ausreichendem Druck der Klappe nähert, übt sie eine dynamische Kraft auf die Stirnseite der Scheibe aus. Diese Kraft, die das Eigengewicht des Tellers und einen eventuell vorhandenen minimalen Gegendruck überwindet, bewirkt, dass der Teller nach oben und vom Ventilsitz weg schwingt. Durch diese Schwenkbewegung entsteht ein relativ offener und ungehinderter Durchflussweg, der es der Flüssigkeit ermöglicht, das Ventil mit minimaler Behinderung zu durchströmen. Solange die Vorwärtsströmung mit einer angemessenen Geschwindigkeit und einem angemessenen Druck aufrechterhalten wird, verbleibt der Ventilteller in der offenen Position und gewährleistet einen reibungslosen und effizienten Durchfluss der Flüssigkeit. In dem Moment jedoch, in dem der Vorwärtsfluss aufhört, oder noch kritischer, wenn der Druck stromabwärts den Druck stromaufwärts übersteigt und versucht wird, den Fluss umzukehren, bewirken die auf die Scheibe wirkenden Schwerkräfte und der sich entwickelnde Gegendruck, dass die Scheibe nach unten zum Ventilsitz zurückschwingt. Sobald die Klappenscheibe den Ventilsitz berührt, bildet sie eine robuste Barriere, die einen Rückfluss der Flüssigkeit durch das Ventil wirksam und automatisch verhindert. Der Öffnungsdruck ist ein kritischer Betriebsparameter und stellt den Mindestdruck dar, der stromaufwärts ausgeübt werden muss, um die Öffnung des Ventils einzuleiten und die kombinierten Kräfte von Trägheit und Gewicht des Ventiltellers zu überwinden.
Variationen in der Konstruktion von Rückschlagklappen: Während das grundlegende Funktionsprinzip gleich bleibt, sind Rückschlagklappen in verschiedenen Konstruktionsvarianten erhältlich, von denen jede zur Optimierung der Leistung für bestimmte Anwendungsanforderungen entwickelt wurde. Oben angelenkte Rückschlagklappen sind die gebräuchlichste und am weitesten verbreitete Konfiguration, die sich dadurch auszeichnet, dass sich der Gelenkstift oben am Ventilgehäuse befindet. Durch diese Konstruktion kann die Klappenscheibe unter dem Einfluss der Schwerkraft frei nach unten schwingen, was einen zuverlässigen und gleichmäßigen Verschluss ermöglicht. Rückschlagklappen mit Kippscheibe stellen eine hochentwickelte Weiterentwicklung dar, die darauf abzielt, die potenziell schädlichen Auswirkungen von Wasserschlägen zu mindern. Diese Ventile verfügen über eine Scheibe, die in der Regel kuppelförmig ist und auf einem zentralen Drehpunkt montiert ist. Diese Konstruktion bietet einen wesentlich kürzeren Weg für die Klappenscheibe und folglich ein schnelleres Schließen im Vergleich zu herkömmlichen oben angelenkten Konstruktionen, wodurch das Ausmaß der Druckstöße bei der Durchflussumkehr verringert wird. Die Kippbewegung trägt auch zu einem stromlinienförmigeren Strömungsweg bei, wenn die Klappe geöffnet ist, wodurch der Druckabfall über die Klappe minimiert werden kann. Darüber hinaus sind Rückschlagklappen in Y-Form mit einer schrägeren oder abgewinkelten Gehäusekonfiguration konstruiert. Diese Konstruktionsänderung zielt darauf ab, den Druckabfall weiter zu minimieren, indem ein weniger gewundener und direkterer Strömungsweg durch die Armatur geschaffen wird. Diese Konstruktionsvariationen unterstreichen die kontinuierlichen Bemühungen in der Armaturenindustrie, die von Unternehmen wie Athena Engineering veranschaulicht werden, das grundlegende Prinzip der Rückschlagklappe anzupassen und zu optimieren, um die Leistung zu verbessern, spezifische betriebliche Herausforderungen zu bewältigen und die sich entwickelnden Anforderungen verschiedener industrieller Anwendungen zu erfüllen. Athena Engineering bietet, wie viele andere namhafte Armaturenhersteller auch, eine Reihe von Rückschlagventilen an, die auf unterschiedliche Druckstufen, Werkstoffe und Betriebsbedingungen zugeschnitten sind. Dies spiegelt das Engagement der Branche wider, vielseitige und zuverlässige Lösungen für die Durchflussregelung anzubieten.
Hervorhebung der Stärken von Rückschlagventilen

Rückschlagklappen bieten eine Reihe von überzeugenden Vorteilen, die dazu beitragen, dass sie in einer Vielzahl von Branchen eingesetzt werden. Ihre Hauptstärke liegt in ihrem inhärent niedrigen Druckverlust. Wenn die Klappe durch die Vorwärtsströmung vollständig aufgeklappt wird, weist sie in der Regel eine nahezu vollständige Öffnung auf, wodurch die Behinderung des Flüssigkeitsstroms minimiert und folglich die Energieverluste im System verringert werden. Diese Eigenschaft macht sie besonders geeignet für Anwendungen, bei denen große Flüssigkeitsmengen transportiert werden, wobei sich die Minimierung des Druckverlusts direkt in erheblichen Energieeinsparungen und einer verbesserten Systemeffizienz niederschlägt. Darüber hinaus zeichnen sich Rückschlagklappen durch eine bemerkenswerte Vielseitigkeit bei der Handhabung von Flüssigkeiten aus, da sie ein breites Spektrum von Flüssigkeiten und Gasen effektiv handhaben können. Obwohl sie im Allgemeinen am besten für relativ saubere Flüssigkeiten geeignet sind, können bestimmte robuste Konstruktionen je nach Konsistenz und abrasiver Beschaffenheit der Feststoffe auch einige Schlämme und Flüssigkeiten mit Partikeln handhaben. Ihre Eignung für Rohrleitungen mit großem Durchmesser ist ein weiterer wichtiger Vorteil. Die einfache, aber robuste Konstruktion von Rückschlagklappen lässt sich auch auf größere Größen übertragen und macht sie zu einer gängigen und zuverlässigen Wahl für Hauptleitungen in Wasserverteilungsnetzen, Öl- und Gastransportleitungen und Abwassermanagementsystemen. Auch die relativ einfache Konstruktion und Wartung von Rückschlagklappen sind für die Endnutzer attraktiv. Da sie im Vergleich zu komplexeren Rückschlagventilkonstruktionen weniger bewegliche Teile haben, sind sie im Allgemeinen einfacher zu installieren und zu warten und erfordern oft weniger Fachkenntnisse und Werkzeuge für die routinemäßige Wartung. Für einfache Rückflussverhinderungen in weniger anspruchsvollen Anwendungen, bei denen eine strenge Abdichtung nicht im Vordergrund steht und Wasserschläge weniger problematisch sind, können Rückschlagklappen im Vergleich zu komplizierteren und spezialisierten Rückschlagventiltypen oft eine kostengünstigere Lösung darstellen.
Einschränkungen und mögliche Probleme mit Rückschlagventilen

Trotz ihrer zahlreichen Vorteile und ihres weit verbreiteten Nutzens sind Rückschlagklappen nicht ohne Einschränkungen und können für bestimmte Betriebsprobleme anfällig sein, wenn sie nicht sorgfältig ausgewählt, ordnungsgemäß installiert und innerhalb ihrer Konstruktionsparameter betrieben werden. Eines der größten Probleme im Zusammenhang mit Rückschlagklappen ist die ihnen innewohnende Anfälligkeit für Druckstöße (Slamming). Dieses potenziell schädliche Phänomen tritt auf, wenn der Flüssigkeitsstrom in einer Rohrleitung plötzlich stoppt oder die Richtung abrupt umkehrt. Die relativ schwere Klappenscheibe einer Rückschlagklappe mit ihrer inhärenten Trägheit und ihrem oft längeren Weg zum Sitz bewegt sich durch ihre eigene Dynamik weiter und schlägt dann mit voller Wucht gegen den Ventilsitz. Dieses schnelle und kraftvolle Schließen erzeugt einen hohen Druckstoß, der oft von erheblichen und potenziell schädlichen Geräuschen und Vibrationen begleitet wird, die zu einem vorzeitigen Ausfall der Armatur selbst, zum Bruch der angrenzenden Rohrleitungen und zur Beschädigung der angeschlossenen Geräte führen können. Die Wahrscheinlichkeit und Schwere von Wasserschlägen wird durch ein komplexes Zusammenspiel von Faktoren beeinflusst, darunter die Geschwindigkeit, mit der sich der Durchfluss ändert, die Gesamtlänge der Rohrleitung sowie die spezifische Größe und das Gewicht der Ventilscheibe.
Ein weiteres potenzielles Betriebsproblem ist das Klappern der Klappenscheibe. Dies tritt auf, wenn der Flüssigkeitsstrom durch das Ventil instabil ist oder pulsierende Eigenschaften aufweist, insbesondere bei niedrigen Durchflussgeschwindigkeiten oder wenn das Ventil für die jeweilige Anwendung überdimensioniert ist. Der schwankende Druck kann dazu führen, dass sich der Ventilteller wiederholt und schnell gegen den Ventilsitz öffnet und schließt, was unerwünschte Geräusche erzeugt und zu beschleunigtem Verschleiß an kritischen Komponenten wie dem Gelenkstift, dem Ventilteller selbst und den Sitzflächen führt. Dieses Rattern kann die Fähigkeit der Armatur, effektiv abzudichten, beeinträchtigen und die Lebensdauer der Armatur erheblich verkürzen. Standard-Rückschlagklappen mit ihrem typischen Metall-auf-Metall-Sitz können im Vergleich zu anderen Rückschlagklappenkonstruktionen, die elastische Sitzmaterialien verwenden, ebenfalls Dichtungseinschränkungen aufweisen. Das Erreichen einer blasendichten Abdichtung kann eine Herausforderung sein, insbesondere bei niedrigem Gegendruck oder bei Vorhandensein selbst kleiner Mengen von Partikeln, die sich an den Sitzflächen festsetzen können. Außerdem sind Rückschlagklappen sehr empfindlich gegenüber der Einbaulage. Um eine optimale Leistung und ein zuverlässiges, schwerkraftunterstütztes Schließen zu gewährleisten, sind sie in der Regel für den Einbau in horizontale Rohrleitungen ausgelegt, wobei der Scharnierstift horizontal und in der Regel oberhalb der Mittellinie des Rohrs ausgerichtet ist. Ein vertikaler Einbau, insbesondere bei abwärtsgerichteter Strömung, kann das ordnungsgemäße und rechtzeitige Schließen der Klappenscheibe behindern und damit die Wirksamkeit der Armatur bei der Verhinderung von Rückstau beeinträchtigen. Schließlich kann die inhärente Pendelbewegung, die ihren Betrieb bestimmt, über längere Zeiträume zu Verschleiß an den beweglichen Teilen führen, insbesondere am Scharnierstift und am Drehpunkt der Scheibe. Dieser allmähliche Verschleiß kann schließlich zu vermehrten Leckagen, zum Verkleben der Scheibe oder zu anderen Formen mechanischer Fehlfunktionen führen.
Faktoren, die die Auswahl von Rückschlagventilen beeinflussen

Die Auswahl der am besten geeigneten Rückschlagklappe für eine bestimmte Anwendung erfordert die sorgfältige Berücksichtigung mehrerer kritischer Faktoren. Die Art der zu fördernden Flüssigkeit und die ihr innewohnenden Eigenschaften wie Viskosität, Betriebstemperatur, chemische Kompatibilität mit den Konstruktionsmaterialien der Armatur und das Vorhandensein von Schwebstoffen oder abrasiven Partikeln sind von größter Bedeutung. Der zu erwartende Betriebsdruck und die Betriebstemperatur des Systems müssen innerhalb der spezifizierten Druck- und Temperaturwerte des Ventils liegen, um einen sicheren und zuverlässigen Langzeitbetrieb zu gewährleisten. Die zu erwartende Durchflussmenge und -geschwindigkeit der Flüssigkeit durch das Ventil sind entscheidend für die richtige Dimensionierung, um sicherzustellen, dass sich der Ventilteller vollständig öffnet, ohne einen übermäßigen Druckabfall zu verursachen, und sich effektiv schließt, ohne dass es zu einem Zuschlagen oder Rattern kommt. Der zulässige Druckabfall über das Ventil muss sorgfältig gegen die primäre Notwendigkeit einer wirksamen Rückflussverhinderung und die Gesamtenergieeffizienz des Systems abgewogen werden. Eine gründliche Bewertung des Potenzials für Wasserschläge innerhalb des Systems ist von entscheidender Bedeutung, insbesondere in Systemen mit langen Rohrleitungen oder dem Potenzial für schnelle Durchflussänderungen. Die spezifischen Dichtungsanforderungen der Anwendung bestimmen, ob eine Standard-Rückschlagklappe mit Metall-auf-Metall-Sitz ausreicht oder ob eine dichtere Dichtungsausführung, vielleicht mit einem elastischen Sitz, erforderlich ist. Die physische Ausrichtung der Rohrleitung und eventuelle Platzbeschränkungen in der Installationsumgebung können ebenfalls die Eignung einer Rückschlagklappe beeinflussen. Schließlich sind auch Kostenerwägungen, die Abwägung des anfänglichen Kaufpreises mit den zu erwartenden langfristigen Betriebs- und Wartungskosten und die strikte Einhaltung der einschlägigen Industrienormen und -spezifikationen wesentliche Aspekte des Armaturenauswahlprozesses.
Schlussfolgerung

Zusammenfassend lässt sich sagen, dass Rückflussverhinderer mit ihrem grundlegenden, aber effektiven Design und ihrer inhärenten Einfachheit ein Eckpfeiler in der weitläufigen Landschaft der Flüssigkeitshandhabungssysteme bleiben. Ihre Fähigkeit, einen zuverlässigen Rückflussschutz bei minimaler Behinderung des Durchflusses zu bieten, macht sie zu einer bevorzugten Wahl bei zahlreichen Anwendungen, insbesondere bei Rohrleitungen mit großem Durchmesser und relativ sauberen Flüssigkeiten. Die ihnen innewohnende Anfälligkeit für Wasserschläge und mögliche Einschränkungen bei der Erzielung einer absolut blasendichten Abdichtung erfordern jedoch eine sorgfältige Abwägung während der Auswahl- und Implementierungsphase. Durch die sorgfältige Einhaltung bewährter Installations- und Wartungspraktiken und die Entwicklung eines gründlichen Verständnisses ihrer Betriebsnuancen und potenziellen Fallstricke können Ingenieure und Techniker den dauerhaften Nutzen von Rückschlagventilen effektiv nutzen, um die langfristige Integrität und Effizienz ihrer kritischen Flüssigkeitssysteme zu gewährleisten. Während andere Rückschlagventilkonstruktionen spezifische Vorteile bieten, die auf bestimmte Anwendungsanforderungen zugeschnitten sind, spielt das Rückschlagventil, wenn es mit Bedacht eingesetzt und sorgfältig gewartet wird, nach wie vor eine wichtige und unverzichtbare Rolle als grundlegender Hüter der unidirektionalen Durchflusskontrolle in einem breiten Spektrum industrieller Unternehmungen.
