Leitfaden für die Auswahl von industriellen Rückschlagventilen

{{{sourceTextContent.subTitle}}}

Industrielle Rückschlagventile

{{{sourceTextContent.description}}}

In industriellen Bereichen sind Flüssigkeitsfördersysteme auf Rückschlagventile angewiesen, um den Rückfluss von Medien zu verhindern. Die Wahl des richtigen industriellen Rückschlagventils ist entscheidend für die Sicherheit, Stabilität und Effizienz des Systems. Eine unsachgemäße Auswahl kann zu Pumpenschäden, Druckschwankungen oder Verunreinigungen führen. Dieser Leitfaden beschreibt die wichtigsten Auswahlkriterien und stellt Athena Engineering S.R.L. vor, einen renommierten Ventilhersteller, der sich auf Qualität und Kundenservice konzentriert.

I. Industrielle Rückschlagventile verstehen

(I) Arbeitsprinzip

Rückschlagventile arbeiten automatisch: Der Mediendurchfluss öffnet den Ventilteller durch Druck; der Rückflussdruck schließt ihn, um die Umkehrung zu verhindern.

(II) Gängige Typen und Merkmale
Hub-Rückschlagventil: Die Scheibe hebt sich entlang des Sitzes. Durchgangsventil für horizontale Rohre mit guter Abdichtung und höherem Widerstand; vertikales Ventil für vertikal aufwärts gerichtete Strömung.

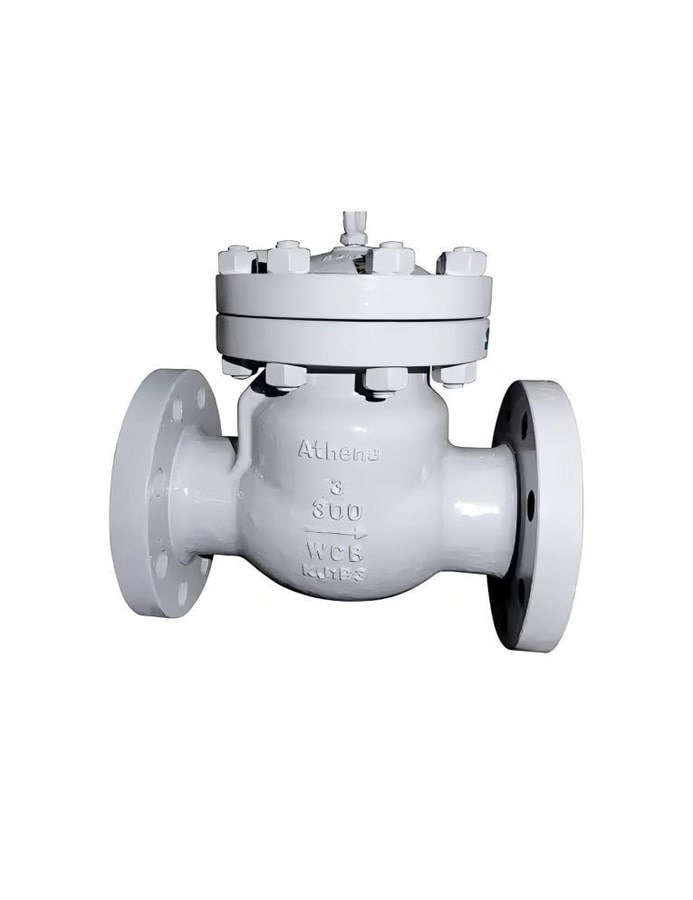

Rückschlagklappe schwenkbar: Die Scheibe schwingt auf einem Stift. Einfach, geringer Widerstand, geeignet für Systeme mit großem Durchmesser/mittelhohem Druck.
Klappenrückschlagventil: Die Klappenscheibe dreht sich. Kompakt, leicht, geringer Widerstand - ideal für Systeme mit großem Durchmesser und niedrigem Druck, die schnell bedient werden müssen.
Kugelrückschlagventil: Frei bewegliche Kugelscheibe. Geeignet für mittlere bis niedrige Drücke, große Durchmesser und Medien mit geringen Verunreinigungen.
Membran-Rückschlagventil: Flexible Membrandichtungen. Hervorragend geeignet für korrosive, viskose oder saubere Medien.
II. Auswahl-Faktoren

(I) Eigenschaften des Mediums
Art: Saubere Flüssigkeiten (Hub-/Schwenkventile); partikelförmige/viskose Medien (Klappen-/Kugelventile); korrosive Medien (Edelstahl-/Fluor-ausgekleidete Ventile).
Temperatur: Niedertemperatur (austenitischer Edelstahl); Hochtemperatur (legierter Stahl).
Druck: Niederdruck (Zwischenflanscharmaturen); mittelhoher Druck (geflanschte Schwenkarmaturen).
(II) Betriebsbedingungen
Druck/Temperatur: Die Nennwerte der Armatur sind mit Spielraum an die Systembereiche anzupassen (z. B. 10 MPa Arbeitsdruck erfordert ≥16 MPa Nenndruck).
Durchfluss: Durchmesser so wählen, dass Energieverluste vermieden werden; für Berechnungen Q = v×A (Durchfluss = Geschwindigkeit×Fläche) verwenden.
(III) Installationsumgebung
Platz: Wafer-Typ für enge Räume; geflanscht für einfache Wartung.
Richtung der Rohrleitung: Hubventile (horizontal/vertikal aufwärts); Schwenkventile (horizontal/vertikal/schräg); Absperrklappen (meist horizontal).
Vibration/Wasserschlag: Verwenden Sie langsam schließende oder gepufferte Ventile (z. B. Pumpenauslässe).
(IV) Normen und Kosten
Befolgen Sie die Industrienormen (API für Petrochemie, GB für Energie).
Abwägen zwischen Anschaffungskosten (vermeiden Sie zu billige, minderwertige Optionen) und Wartung (einfache Konstruktionen wie Schwenkventile senken die langfristigen Kosten).
III. Schritte zur Auswahl

1.Klären Sie die Parameter: Medieneigenschaften, Systemdruck/-temperatur, Rohrleitungsgröße und Umgebung.
2.Siebtypen: Z.B. saubere Mitteldruckflüssigkeiten in horizontalen Rohrleitungen → Hebe-/Schwenkventile.
3.Berechnen Sie die Größe: Durchmesser mit Q = v×A auf den Durchfluss abstimmen, Druck-/Temperaturkompatibilität sicherstellen.

IV. Athena Engineering: Ein führender Hersteller

Mit mehr als 15 Jahren Erfahrung produziert Athena Engineering hochwertige Ventile (ISO 9001, CE, WRAS zertifiziert). Das Unternehmen bietet verschiedene Rückschlagventile (Axialventile, Stahlgussrückschlagventile usw.) mit kundenspezifischen Größen, strengen Qualitätsprüfungen, OEM-Services und weltweitem Kundendienst.

V. Zusammenfassung

Die Auswahl von industriellen Rückschlagventilen erfordert ein ausgewogenes Verhältnis zwischen Medien, Bedingungen und Kosten. Athena zeichnet sich durch wettbewerbsfähige Preise (ohne Qualitätseinbußen), flexible Anpassungsmöglichkeiten, kurze Lieferzeiten (durch eine optimierte Produktion) und eine starke internationale Projektbilanz aus und ist damit eine zuverlässige Wahl.
