Was ist die Ursache für eine defekte Membran in einem Ventil?
{{{sourceTextContent.subTitle}}}

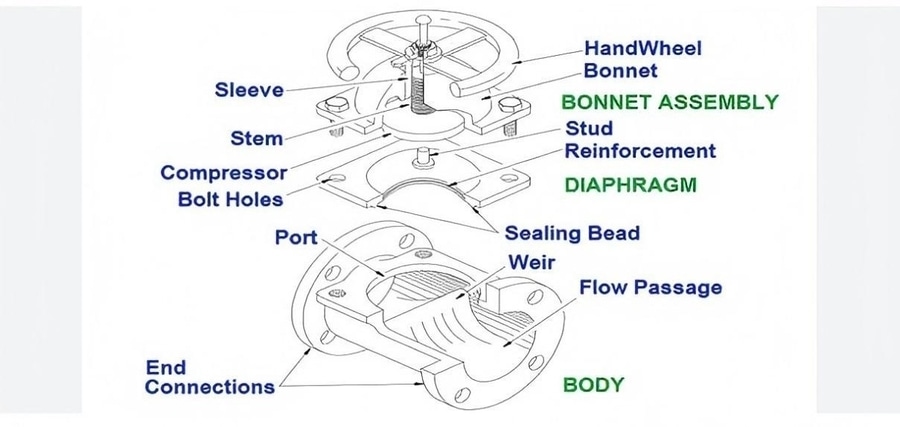

Membranventil
{{{sourceTextContent.description}}}
Membranventile spielen in vielen Branchen eine wichtige Rolle, z. B. in der Pharmazie, der Lebensmittel- und Getränkeindustrie, der Wasseraufbereitung, der chemischen Verarbeitung und der Biotechnologie. Die Kernkomponente, die diese Ventile für hygienische und korrosive Anwendungen besonders geeignet macht, ist die Membran selbst. Als flexible Dichtung isoliert die Membran die Prozessflüssigkeit von den beweglichen Teilen des Ventils, verhindert Verunreinigungen und sorgt für eine präzise Durchflussregelung.
Membranen unterliegen jedoch einem Verschleiß und einer Beschädigung, die die Leistung des Ventils und die Systemsicherheit beeinträchtigen können. Eine "schlechte Membran" ist eine Membran, die sich verschlechtert hat, gerissen ist, sich verformt hat oder ihre Dichtungsfähigkeit verloren hat, was zu Lecks oder Ausfällen führt. Das Verständnis für die Ursachen von Membranschäden ist für Anwender, die die Lebensdauer von Ventilen maximieren, Wartungskosten reduzieren und unerwartete Ausfallzeiten vermeiden wollen, von entscheidender Bedeutung.
Das in Italien ansässige Unternehmen Athena Engineering S.r.l. ist ein weltweit anerkannter Hersteller von Membranventilen, der für strenge Qualitätskontrollen, hochwertige Membranmaterialien und fortschrittliche Ventilkonstruktionen bekannt ist, die das Risiko von Membranschäden minimieren. Dieser Artikel befasst sich mit den Hauptursachen für Membranausfälle, der Erkennung von Symptomen und bewährten Verfahren zur Vorbeugung und gibt Einblicke in den Ansatz von Athena in Bezug auf Haltbarkeit und Zuverlässigkeit.
Häufige Ursachen für das Versagen von Membranen
Das Versagen von Membranen wird durch eine Vielzahl von Faktoren verursacht, die oft miteinander zusammenhängen. Diese Ursachen können grob in mechanische, chemische, betriebliche und installationsbedingte Kategorien eingeteilt werden:
1. Materialalterung und chemische Zersetzung
Die meisten Membranventile verwenden Membranen aus Elastomeren wie EPDM, FKM (Viton) oder PTFE-ummantelten Elastomeren, um ein Gleichgewicht zwischen Flexibilität und chemischer Beständigkeit herzustellen. Diese Materialien nutzen sich jedoch mit der Zeit ab, wenn sie aggressiven Chemikalien, UV-Licht, extremen Temperaturen und Oxidationsmitteln ausgesetzt sind.
Chemische Angriffe: Bestimmte aggressive Flüssigkeiten (starke Säuren, Lösungsmittel, Oxidationsmittel) können zum Aufquellen, Verspröden oder zur Rissbildung an der Oberfläche von Membranen führen und so deren Dichtungseigenschaften schwächen.
Thermische Alterung: Wenn die Membran über einen längeren Zeitraum Temperaturen ausgesetzt wird, die über die Nennwerte der Membran hinausgehen, beschleunigt sich die Aushärtung und der Verlust der Elastizität, was zu Rissen oder Brüchen während des Betriebs führt.
UV-/Zonen-Schäden: Bei Ventilen, die im Freien oder unsachgemäß gelagert werden, kann die UV-Belastung zu einem Elastomerschaden führen.
Athena Engineering S.r.l. begegnet diesen Risiken durch die Auswahl hochwertiger Elastomermischungen und PTFE-Auskleidungen, die für bestimmte chemische und thermische Bedingungen optimiert sind. Ihre Membranen werden beschleunigten Alterungstests unterzogen, um ihre langfristige Integrität zu gewährleisten.
2. Übermäßiger Betriebsdruck und Druckspitzen
Membranen sind so konstruiert, dass sie bestimmten Druckwerten standhalten. Bei Betrieb oberhalb dieser Grenzwerte oder bei plötzlichen Druckstößen kann die Membran verformt werden oder reißen.
Druckspitzen: Hydraulische Stöße, Wasserschläge oder Pulsationen belasten die Membrane und verursachen Mikrorisse oder Ermüdungsrisse.
Überdrucken: Dauerhafter Betrieb über den Nenndruck hinaus kann zu dauerhaften Verformungen oder zum Ausblasen der Membran führen.
Athena-Ventile sind mit Drucksicherheitsspannen ausgestattet und können mit Druckdämpfern oder -reglern kombiniert werden, um Druckspitzen abzufedern. Ihre Druckspezifikationen und Prüfzertifikate helfen den Benutzern bei der Auswahl geeigneter Ventile für ihre Systembedingungen.
3. Einschluss von Fremdkörpern oder Schleifstaub
Kleine Feststoffe oder Ablagerungen, die sich zwischen der Membran und dem Ventilsitz festsetzen, können Abrieb, Einstiche oder ungleichmäßigen Membranverschleiß verursachen.
Abrasive Abnutzung: Partikel schleifen während des Zyklus an der Membran, verdünnen das Material und verursachen Leckagen.
Einstiche oder Risse: Scharfe Partikel können in die Membran eindringen und direkte Leckagepfade schaffen.
Dies ist eine häufige Fehlerart bei Anwendungen im Abwasser- oder Schlammbereich. Athena empfiehlt die Installation von vorgeschalteten Sieben oder Filtern zur Reduzierung von Partikeln und bietet abriebfeste Elastomeroptionen für anspruchsvolle Umgebungen.
4. Installationsfehler und mechanische Beanspruchung
Unsachgemäße Einbaupraktiken führen zu ungleichmäßiger oder übermäßiger Beanspruchung der Membranen, was ihre Lebensdauer verkürzt.
Punktuelle Beladung: Durch ungleichmäßiges Anziehen der Schrauben an den Membranklemmen oder Oberteilschrauben kann die Membrankante verformt oder eingeklemmt werden.
Fehlausrichtung: Eine falsche Positionierung der Membrane oder eine falsche Ausrichtung des Stellantriebs führt zu ungleichmäßigem Verschleiß oder Ermüdung.
Zu festes Anziehen: Ein zu starkes Anzugsmoment der Klemmschrauben beschädigt das Membranmaterial.
Athena Engineering bietet detaillierte Installationshandbücher und Drehmomentangaben, um sicherzustellen, dass die Membranen gleichmäßig und korrekt montiert werden. Die Ventilkonstruktionen minimieren Punktbelastungen durch die Verwendung zentraler Membranklammern und modularer Komponenten.
5. Mechanische Ermüdung durch hohe Zyklusraten
In Prozessleitungen mit häufigen Ventilschaltungen oder Drosselungen werden Membranen wiederholt gebogen, was zu mechanischer Ermüdung führen kann.
Biegeermüdung: Ständiges Biegen verringert die Dicke und Elastizität der Membranen.
Ermüdungsrisse: Entstehen an Spannungskonzentrationspunkten und führen schließlich zum Bruch.
Athena testet Membranen auf ihre Lebensdauer unter simulierten Betriebsbedingungen und veröffentlicht Zyklusdaten, die den Benutzern helfen, den Austausch von Membranen vorausschauend zu planen.
6. Überöffnung und unzulässige Hubbegrenzungen
Wenn das Ventil über die vorgesehenen Hubgrenzen hinaus betrieben wird, wird die Membran gedehnt, was zu Delamination oder Rissen führt.
Überhub: Antriebe oder manuelle Bediener, die die Membran zu weit öffnen, können die Elastomer- oder PTFE-Auskleidung der Membran überdehnen.
Unterhub: Ein nicht vollständiges Schließen verursacht Druckungleichgewichte und ungleichmäßige Verschleißzonen.
Die Ventile von Athena sind mit Hubbegrenzern und Kalibrierungsführungen für den Antrieb ausgestattet, um eine Überdehnung der Membran zu verhindern.
Symptome und Anzeichen für eine defekte Membrane
Die frühzeitige Erkennung einer defekten Membrane kann kostspielige Schäden oder Ausfallzeiten vermeiden. Häufige Anzeichen sind:
Sichtbare Risse oder Beulen: Untersuchen Sie die Membrankanten oder die Membranmitte auf Risse, Verformungen oder Schwellungen.
Lecks an Sitz oder Haube: Flüssigkeit, die an der Membran oder an der Haubendichtung austritt, deutet auf ein Versagen der Dichtung hin.
Probleme mit der Ventilleistung: Schwierigkeiten beim Öffnen/Schließen, inkonsistente Durchflussregelung oder Festklemmen.
Geräusche oder Vibrationen: Ungewöhnliche Geräusche während des Betriebs können auf Membranflattern oder lockere Komponenten hinweisen.
Druckanomalien: Unerwartete Druckabfälle oder -spitzen während des Zyklus können auf einen Membranschaden hindeuten.
Das modulare Membrandesign der Athena-Ventile ermöglicht eine einfache Sichtprüfung und einen schnellen Austausch.
Auswirkungen einer defekten Membran auf die Ventil- und Systemleistung
Eine beschädigte Membran wirkt sich auf mehr als nur das Ventil selbst aus:
Leckage-Risiken: Verunreinigungen oder der Austritt gefährlicher Flüssigkeiten stellen ein Sicherheits- und Umweltrisiko dar.
Reduzierte Kontrolle: Die Unfähigkeit, den Durchfluss zu regulieren, unterbricht die Prozesskonsistenz.
Belastung des Stellantriebs: Eine defekte Membran belastet die Aktuatoren und führt zu einem vorzeitigen Ausfall.
Erhöhte Wartungskosten: Häufiges Auswechseln und Notreparaturen führen zu höheren Ausfallzeiten.
Für kritische Anwendungen sind die Ventile von Athena so konstruiert, dass das Ausfallrisiko minimiert und die Auswirkungen auf das gesamte System reduziert werden.
Bewährte Praktiken zur Vermeidung von Membranbeschädigungen
1. Wählen Sie das richtige Membranmaterial
Wählen Sie Materialien, die mit den Prozessmedien, der Temperatur und dem Druck kompatibel sind:
EPDM: Gut geeignet für Wasser, Dampf und milde Chemikalien.
FKM/Viton: Ausgezeichnete chemische Beständigkeit gegen Öle, Lösungsmittel und Säuren.
PTFE-ausgekleidet: Hervorragende chemische Beständigkeit und Temperaturtoleranz für aggressive Medien.
Athena bietet maßgeschneiderte Membranwerkstoffe für die Anforderungen der jeweiligen Branche.
2. Effektives Druckmanagement
Verwenden Sie Pulsationsdämpfer und Druckregler, um Druckspitzen zu vermeiden.
Vermeiden Sie Sackgassen oder die Blockierung des Durchflusses, die einen Druckanstieg verursachen können.
Überwachen Sie den Systemdruck und installieren Sie Alarme, um Anomalien zu erkennen.
3. Kontrolle des Eindringens von Partikeln
Installieren Sie vorgelagerte Siebe oder Filter.
Spülen Sie die Systeme regelmäßig, um die Ansammlung von Feststoffen zu reduzieren.
4. Richtige Installationsverfahren befolgen
Halten Sie sich streng an die Drehmomentvorgaben und ziehen Sie die Klemmen gleichmäßig an.
Sicherstellen, dass die Membrane zentriert und der Antrieb ausgerichtet ist.
Das Wartungspersonal in der korrekten Handhabung schulen.
5. Hubbegrenzungen und Zyklusempfehlungen einhalten
Antriebe so kalibrieren, dass ein Überhub vermieden wird.
Schränken Sie die Ventilzyklen nach Möglichkeit ein oder verwenden Sie Ventile, die für Anwendungen mit hohen Zyklen ausgelegt sind.
6. Planen Sie vorbeugende Wartung und Membranwechsel
Legen Sie Inspektionsintervalle auf der Grundlage der Betriebsbedingungen fest.
Halten Sie OEM-Ersatzmembranen vorrätig.
Athena unterstützt Kunden mit Wartungsplänen und Ersatzteilverfügbarkeit weltweit.
Athena Engineering S.r.l.: Qualitäts- und Zuverlässigkeitsstandards für Membranen
Athena Engineering S.r.l. ist Marktführer bei Membranventilen, die erstklassige Materialien, überlegenes Design und umfassende Qualitätssicherung vereinen:
Hochwertige Membranen: PTFE-ausgekleidete Elastomermischungen, ausgewählt nach spezifischer Chemikalien- und Temperaturbeständigkeit.
Modulare Membranbaugruppen: Entwickelt für gleichmäßige Lastverteilung und minimale Punktbelastung.
Umfassende Tests: Einschließlich beschleunigter Alterung, Zyklusermüdung, chemischer Beständigkeit und Dichtheitsprüfung.
Dokumentation & Rückverfolgbarkeit: Vollständige Prüfzertifikate und Materialrückverfolgbarkeit werden mit jedem Ventil geliefert.
Hygienische Konstruktionen: Vollständig entleerbare Ventile ohne Totraum, um Verunreinigungen zu vermeiden und die Reinigung zu erleichtern.
Athenas Engagement für Langlebigkeit und Leistung der Membranen reduziert das Risiko für den Benutzer und die Wartungskosten.
Anleitung zur Fehlersuche: Identifizierung von Membranenproblemen
Wenn Probleme auftreten, hilft ein strukturierter Diagnoseansatz bei der Identifizierung von membranbezogenen Fehlern:
Visuelle Inspektion: Suchen Sie nach physischen Schäden an der Membranoberfläche und den Klemmkanten.
Betriebstest: Ventil unter normalem Druck zyklisch betätigen, um die Leichtgängigkeit und Dichtungsintegrität zu beurteilen.
Lecktest: Verwenden Sie die Blasenerkennung oder den Druckabfall, um Leckagen durch den Sitz oder die Haube zu bestätigen.
Überprüfung von Hub und Druck: Prüfen, ob das Ventil innerhalb der Auslegungsgrenzen öffnet/schließt.
Analysieren Sie die Prozessmedien: Prüfen Sie auf korrosive Elemente oder Partikel, die den Verschleiß beschleunigen.
Der technische Support von Athena unterstützt die Kunden bei der Fehlersuche und bietet einen schnellen Versand von OEM-Membranen zum Austausch an.
Fall-Szenarien & Lösungen
Fall 1: Häufige Membranbrüche aufgrund von Druckspitzen
Lösung: Athena konstruierte eine neue Antriebsklemme und empfahl Druckdämpfer, um ein erneutes Auftreten zu verhindern.
Fall 2: Abrasionsschäden durch Sand im Abwasserzulauf
Lösung: Einbau eines vorgeschalteten Schmutzfängers und Umstellung auf abriebfestes Membranmaterial.
Fall 3: Delamination der Membrane durch zu starkes Öffnen
Lösung: Kalibrierung der Hubbegrenzungen und Installation von Antriebsanschlägen, um den Schutz der Membran zu gewährleisten.
Wartungsempfehlungen für Anwender
Führen Sie alle 3-6 Monate Routineinspektionen auf Leckagen und mechanischen Verschleiß durch.
Aufzeichnung der Membranlebenszyklen und Betriebsbedingungen.
Verwenden Sie Original-Athena-Ersatzmembranen, um Kompatibilität und Einhaltung der Garantie zu gewährleisten.
Schulung der Wartungsteams in Bezug auf die ordnungsgemäße Installation und Drehmomentangaben.
Führen Sie einen Bestand an Ersatzmembranen und kritischen Komponenten.
Zusammenfassung
Defekte Membranen an Ventilen werden in erster Linie durch chemischen Abbau, Drucküberlastung, Partikelabrieb, unsachgemäße Installation, mechanische Ermüdung und Überbeanspruchung verursacht. Wenn man diese Ursachen kennt, kann man vorbeugende Maßnahmen ergreifen und die Lebensdauer der Ventile verlängern.
Die Entscheidung für qualitativ hochwertige Membranventile von vertrauenswürdigen Lieferanten wie Athena Engineering S.r.l. sichert den Zugang zu erstklassigen Materialien, geprüften Konstruktionen, gründlicher Dokumentation und zuverlässigem globalen Support.
Checkliste für Einkäufer
Wählen Sie Membranwerkstoffe, die mit Ihren Medien und Temperaturen kompatibel sind.
Überwachen und verwalten Sie Systemdrücke und Druckstöße.
Installieren Sie vorgelagerte Filter oder Siebe, um die Beschädigung durch Partikel zu minimieren.
Befolgen Sie die OEM-Installationsanweisungen und Drehmomentspezifikationen genau.
Vermeiden Sie das Überschreiten der Membranhubgrenzen.
Führen Sie regelmäßige Inspektionen und proaktive Austauschmaßnahmen durch.
Beziehen Sie OEM-Membranen und Unterstützung von Lieferanten wie Athena Engineering S.r.l.
Athena Engineering S.r.l. ist ein zuverlässiger Partner, wenn Sie einen Membranventillieferanten suchen, der sich für hervorragende Qualität, Langlebigkeit und Service einsetzt und Ihnen hilft, Ausfälle von Membranventilen zu vermeiden und reibungslose Prozessabläufe zu gewährleisten.
