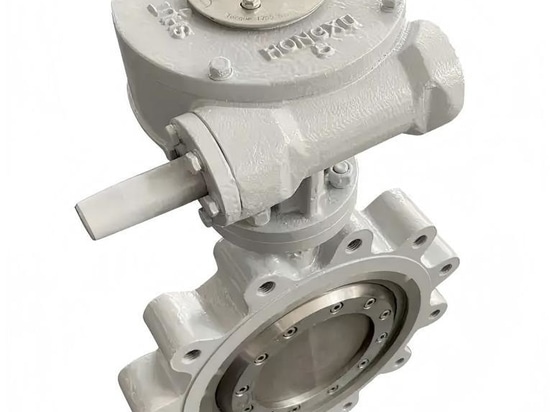

Ein Überblick über dreifach gekröpfte Absperrklappen

{{{sourceTextContent.subTitle}}}

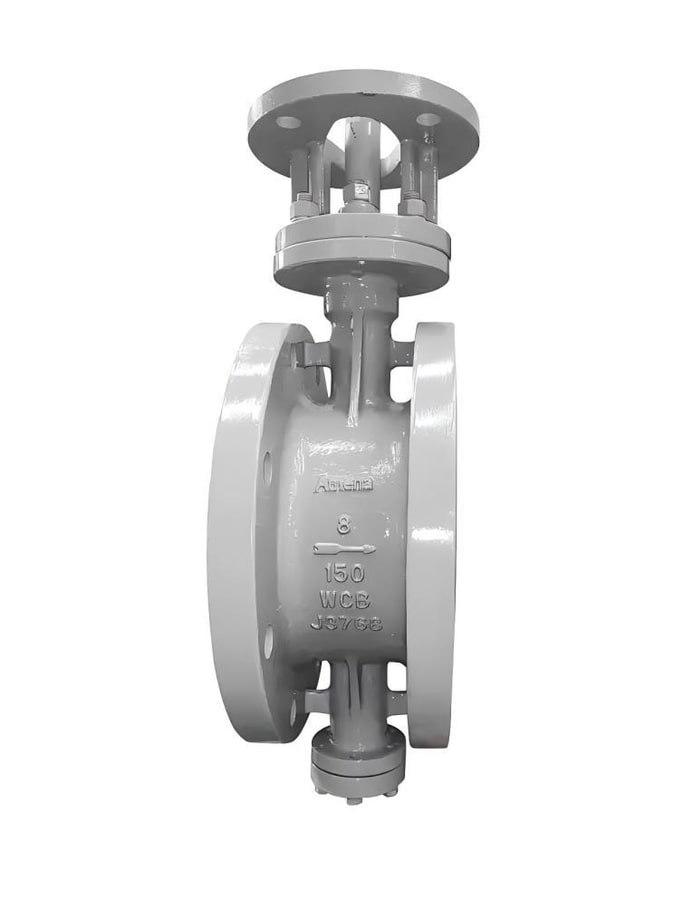

Dreifach gekröpfte Absperrklappen

{{{sourceTextContent.description}}}

Verständnis von dreifach gekröpften Absperrklappen

Absperrklappen sind eine Art von Vierteldrehventilen, die üblicherweise zur Regulierung des Durchflusses von Flüssigkeiten verwendet werden. Die dreifach gekröpfte Absperrklappe erweitert das Konzept durch ihr innovatives Design. Im Gegensatz zu herkömmlichen Absperrklappen, die eine einfache Drehscheibe zum Schließen haben, verfügen dreifach gekröpfte Absperrklappen über drei verschiedene Exzentrizitätsebenen:

Erste Exzentrizität: Die Klappenwelle ist außermittig von der Mittellinie des Klappengehäuses positioniert. Dies gewährleistet eine engere Abdichtung und einen geringeren Verschleiß der Dichtungselemente beim Öffnen und Schließen.
Zweite Exzentrizität: Die Ventilwelle ist leicht von der senkrechten Achse zur Ebene des Ventilsitzes versetzt. Dieses Merkmal verringert die Reibung und den Verschleiß während des Betriebs und verlängert die Lebensdauer des Ventils.
Dritte Exzentrizität: Die Dichtfläche des Ventiltellers ist konisch geformt, so dass sich der Ventilteller ohne Reibung vollständig vom Ventilsitz lösen kann. Diese Konstruktion ermöglicht blasendichtes Absperren und minimalen Verschleiß.
Typen von dreifach exzentrischen Absperrklappen

die dreifach gekröpften Absperrklappen lassen sich in die folgenden Typen einteilen:

Metallgedichtete dreifach gekröpfte Absperrklappen: Diese Klappen mit Metallsitz und Dichtscheibe haben eine hervorragende Dichtungsleistung und sind beständig gegen hohe Temperaturen und korrosive Flüssigkeiten.
Weichdichtende dreifach gekröpfte Absperrklappen: Dreifach gekröpfte Absperrklappen mit weichen Sitzen und Dichtscheiben bestehen aus elastischen Materialien wie Gummi oder PTFE und bieten so eine zuverlässige Abdichtung und blasendichte Absperrung.

Konstruktion und Komponenten

die dreifach gekröpften Absperrklappen bestehen aus mehreren Hauptkomponenten:

Ventilkörper: Normalerweise aus Guss- oder Schmiedematerialien wie Kohlenstoffstahl, Edelstahl oder exotischen Legierungen hergestellt. Das Gehäuse ist so konzipiert, dass es den Druck- und Temperaturbedingungen des Mediums standhält.
Ventilteller: Der Ventilteller, der auch als Klappe bezeichnet wird, ist an der Ventilwelle befestigt. Sie weist die dritte Exzentrizität auf, die für eine dichte Abdichtung und minimale Reibung während des Betriebs sorgt.
Ventilschaft: Dieses Bauteil ist für die Übertragung des Drehmoments vom Stellantrieb auf die Klappenscheibe verantwortlich. Sie ist so konstruiert, dass sie den Belastungen durch Rotation und Bewegung standhält.
Sitzring: Der Sitzring ist die Stelle, an der die Klappenscheibe in Kontakt kommt, um eine dichte Abdichtung zu erreichen. Er wird oft aus Materialien wie Metall oder Elastomeren hergestellt, um verschiedenen Anwendungen gerecht zu werden.
Betätigungselement: Der Stellantrieb, der pneumatisch, elektrisch, hydraulisch oder manuell betätigt werden kann, steuert das Öffnen und Schließen des Ventils. Er wandelt Energie in Bewegung um, um die Ventilposition einzustellen.
Dichtungsmaterialien: Um einen leckagefreien Betrieb zu gewährleisten, werden in verschiedenen Teilen des Ventils, wie dem Sitzring, der Scheibe und der Welle, Dichtungsmaterialien verwendet.

Funktionsprinzipien von dreifach gekröpften Absperrklappen

Die Funktionsweise von dreifach gekröpften Absperrklappen beruht auf der dreifach gekröpften Konstruktion. Durch die dreifache Exzentrizität der Klappenscheibe kann sich die Dichtkante in einer nicht reibenden, nockenartigen Bewegung vom Sitz wegbewegen, so dass trotz hohen Drucks eine dichte und blasendichte Abdichtung zum Sitz gewährleistet ist. Bei vollständig geöffneter Klappe ist die Scheibe völlig frei vom Durchflussweg, was zu einem minimalen Druckabfall und einem ungehinderten Durchfluss führt.

Anwendungen von dreifach gekröpften Absperrklappen

die dreifach gekröpften Absperrklappen werden aufgrund ihrer einzigartigen Konstruktionsmerkmale in einer Reihe von Branchen eingesetzt:

Öl und Gas: Diese Armaturen werden in Pipelines eingesetzt, um den Durchfluss von Rohöl, Erdgas und raffinierten Produkten zu regulieren. Durch ihre Fähigkeit, Hochdruck- und Hochtemperaturbedingungen zu bewältigen, eignen sie sich für anspruchsvolle Umgebungen.
Energieerzeugung: Dreifach gekröpfte Absperrklappen werden häufig in Kraftwerken eingesetzt, um den Durchfluss von Dampf und anderen Flüssigkeiten in Kesselanlagen, Kühlwasserkreisläufen und Brennstoffleitungen zu regeln.
Chemie und Petrochemie: Die Klappen werden in chemischen Verarbeitungsanlagen eingesetzt, um den Durchfluss von korrosiven Flüssigkeiten zu steuern. Die Konstruktion mit dritter Exzentrizität minimiert den Verschleiß und verhindert Leckagen, wodurch Sicherheit und Effizienz gewährleistet werden.
Wasseraufbereitung: In Wasseraufbereitungsanlagen regeln diese Ventile den Durchfluss von Wasser und Chemikalien und bieten eine präzise Steuerung und blasendichte Absperrung.
Schifffahrt: Dreifach gekröpfte Absperrklappen werden im Schiffbau für verschiedene Anwendungen eingesetzt, darunter Ballastsysteme, Kühlsysteme und Kraftstoffleitungen.
Bergbau: In Bergbauprozessen werden abrasive Materialien und Schlämme transportiert. Diese Ventile halten den mit solchen Anwendungen verbundenen Verschleißerscheinungen stand.

Vorteile von dreifach gekröpften Absperrklappen

Dichte Abdichtung: Die Konstruktion mit dritter Exzentrizität gewährleistet eine dichte Abdichtung auch unter hohen Druckbedingungen und minimiert das Risiko von Leckagen.
Geringe Reibung: Das dreifach exzentrische Design reduziert die Reibung während des Ventilbetriebs, was die Lebensdauer des Ventils verlängert und den Wartungsbedarf reduziert.
Hochtemperatur- und Hochdrucktauglichkeit: Diese Ventile halten extremen Bedingungen stand und eignen sich daher für Branchen wie Öl und Gas und Energieerzeugung.
Bidirektionaler Durchfluss: Dreifach-Offset-Absperrklappen bieten bidirektionale Absperrmöglichkeiten und damit Flexibilität in der Durchflussrichtung.
Kompakte Bauweise: Die kompakte Bauweise und die Vierteldrehung machen die Armatur für Anwendungen mit begrenztem Platzangebot geeignet.

Überlegungen zur Auswahl

Bei der Auswahl einer dreifach gekröpften Absperrklappe für eine bestimmte Anwendung müssen mehrere Faktoren berücksichtigt werden:

Flüssigkeitstyp: Die Art der zu transportierenden Flüssigkeit bestimmt die Materialien, die für das Klappengehäuse, die Klappenscheibe und die Dichtungselemente verwendet werden.
Temperatur und Druck: Die Armatur muss entsprechend den zu erwartenden Temperatur- und Druckbedingungen ausgewählt werden, damit sie sicher und effektiv arbeiten kann.
Größe und Durchflussmenge: Die Größe des Ventils sollte so gewählt werden, dass die erforderliche Durchflussmenge ohne übermäßigen Druckabfall erreicht werden kann.
Endanschlüsse: Die Endanschlüsse des Ventils sollten mit der vorhandenen Rohrleitungsinfrastruktur übereinstimmen.
Art des Stellantriebs: Die Wahl des Antriebs (pneumatisch, elektrisch, hydraulisch) hängt vom Automatisierungsgrad und den Steuerungsanforderungen des Systems ab.
Umweltfaktoren: Berücksichtigen Sie Umgebungsfaktoren wie korrosive Atmosphären, abrasive Medien und die Installationsbedingungen im Freien.

Schlussfolgerung

die dreifach gekröpften Absperrklappen sind ein Beweis für die ständige Innovation in der Ventiltechnologie. Ihre einzigartigen Konstruktionsmerkmale machen sie zu einer idealen Wahl für Anwendungen, bei denen dichtes Absperren, geringe Reibung und hohe Leistung wichtig sind. Durch das Verständnis ihrer Konstruktion, ihrer Vorteile und ihrer geeigneten Anwendungen können Ingenieure und Fachleute fundierte Entscheidungen bei der Auswahl dieser Ventile für ihre Systeme treffen. Ganz gleich, ob es um die Steuerung von Flüssigkeitsströmen in Ölraffinerien, Kraftwerken oder chemischen Verarbeitungsanlagen geht, die dreifach gekröpfte Absperrklappe ist eine zuverlässige Lösung für die Herausforderungen der Flüssigkeitssteuerung.
