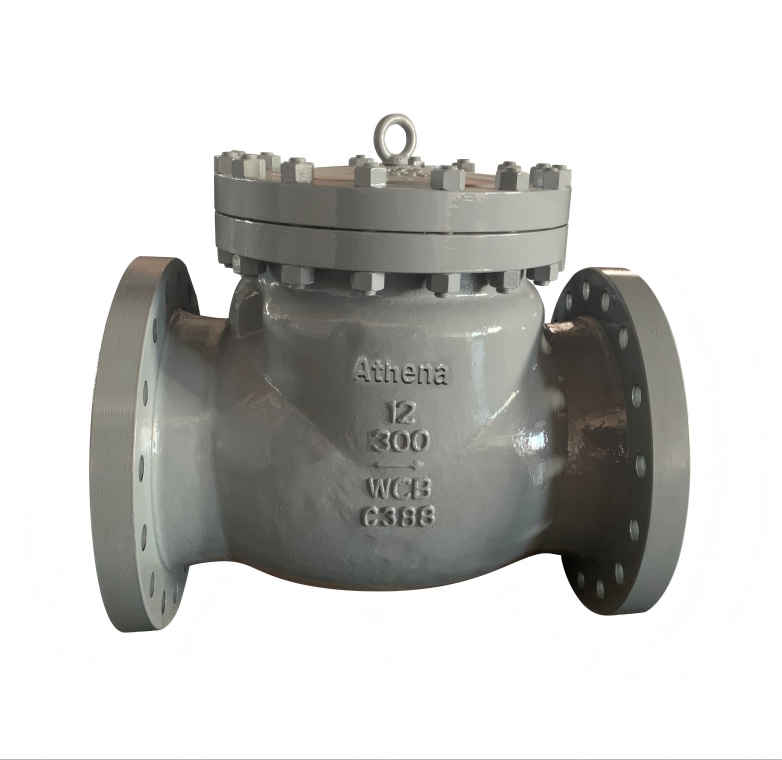

Flansch-Rückschlagventile

{{{sourceTextContent.subTitle}}}

Rückschlagventile

{{{sourceTextContent.description}}}

Im komplexen Netz industrieller Rohrleitungssysteme, wo sich Strömungsdynamik und Betriebssicherheit überschneiden, ist die Flansch-Rückschlagklappe ein stiller Wächter. Sie wurde entwickelt, um Rückströmungen zu verhindern und kritische Infrastrukturen zu schützen. Dieser Ventiltyp verbindet Einfachheit mit Zuverlässigkeit und ist daher in allen Sektoren, von der Öl- und Gasindustrie bis zur Wasseraufbereitung, unverzichtbar. Bei Athena Engineering S.R.L. heben wir diese wichtige Komponente auf ein neues Niveau und verbinden Präzisionstechnik mit jahrzehntelanger Erfahrung, um Ventile zu liefern, die neue Leistungsstandards definieren.
Die Anatomie einer Flansch-Rückschlagklappe

Eine Flansch-Rückschlagklappe zeichnet sich durch ihre robuste Struktur aus, die für Langlebigkeit und Effizienz optimiert ist. Zu seinen Kernkomponenten gehören:
Das Ventilgehäuse: Das aus hochwertigen Materialien wie Kohlenstoffstahl, Edelstahl oder Sphäroguss gefertigte Gehäuse dient als Rückgrat, das die internen Teile aufnimmt und die Flanschverbindungen zu den Rohrleitungen ermöglicht. Diese Konstruktion gewährleistet eine sichere Integration in bestehende Systeme und minimiert das Leckagerisiko.
Scheibe (Klappe): Das Herzstück des Ventils, eine mit Scharnieren versehene Scheibe, schwingt auf, um den Durchfluss in Vorwärtsrichtung zu ermöglichen, und schließt sich schnell, um den Rückfluss zu blockieren. Ihre Form - oft eine flache oder leicht gewölbte Scheibe - wurde entwickelt, um den Druckabfall zu verringern und gleichzeitig eine dichte Abdichtung zu gewährleisten.
Scharnierstift: Ein präzisionsgefertigter Stift verbindet die Scheibe mit dem Gehäuse und ermöglicht eine reibungslose Drehung. Hier werden hochfeste Legierungen verwendet, um ständigen Bewegungen und korrosiven Umgebungen zu widerstehen.
Sitz: Der Sitz, der in der Regel aus elastischen Materialien wie PTFE oder Metall besteht, bildet eine leckdichte Dichtung, wenn sich die Scheibe schließt, und verhindert selbst kleinste Rückströmungen.
Flansche: Schraubflansche an beiden Enden sorgen für eine einfache Installation und Wartung und entsprechen den internationalen Normen (ANSI, DIN, BS) für eine universelle Kompatibilität.
Wie es funktioniert: Effizienz in Bewegung

Die Funktionsweise einer geflanschten Rückschlagklappe ist elegant einfach und dennoch höchst effektiv. Wenn die Flüssigkeit in die gewünschte Richtung fließt, drückt der Druck die Klappenscheibe auf, wodurch ein freier Weg mit minimalem Widerstand entsteht. Dieser geringe Druckabfall ist für die Energieeffizienz von entscheidender Bedeutung, da er die Belastung von Pumpen und Kompressoren reduziert - insbesondere in Systemen mit hohem Durchfluss, in denen selbst kleine Druckverluste die Energiekosten in die Höhe treiben können. Im Gegensatz zu anderen Ventiltypen, die eine externe Betätigung erfordern, arbeitet das Rückschlagventil passiv und verlässt sich ausschließlich auf die Strömungsdynamik, wodurch elektrische oder hydraulische Steuerungen überflüssig werden und die Fehleranfälligkeit verringert wird.
Moderne Konstruktionen verfügen über druckanpassende Merkmale. Unsere Ventile sind beispielsweise so kalibriert, dass sie die Schwenkgeschwindigkeit der Klappenscheibe an den Flüssigkeitsdruck anpassen: Bei niedrigem Druck öffnet sich die Klappenscheibe langsam, um Turbulenzen zu vermeiden. Darüber hinaus integrieren wir geräuschdämpfende Strukturen, wie z. B. Weichdichtungspuffer auf der Klappenscheibe und stromlinienförmige Klappengehäuse, um die Betriebsgeräusche zu minimieren - ein entscheidender Vorteil in städtischen Wasseraufbereitungsanlagen oder Industrieanlagen in Innenräumen, in denen Lärmbelästigung ein Thema ist.
Im Falle eines Rückflusses - verursacht durch plötzliche Pumpenabschaltungen, Druckstöße oder Systemausfälle - wird die Klappe durch die Schwerkraft und den umgekehrten Flüssigkeitsdruck geschlossen und schlägt in Millisekunden zu, um den Rückfluss zu stoppen. Diese schnelle Reaktion verhindert Wasserschlag, Rohrschäden und Verunreinigungen, schützt teure Anlagen und gewährleistet die Betriebskontinuität.
Warum ein Flansch-Rückschlagventil?

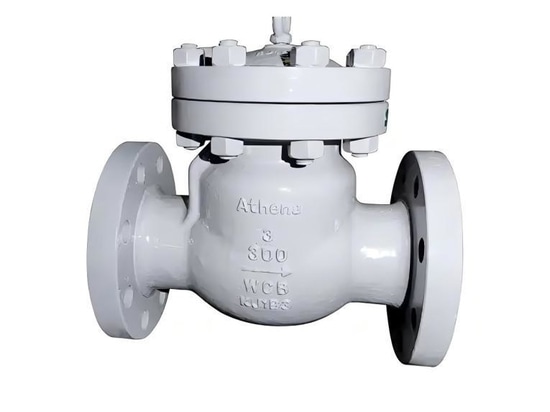

rückschlagventil

Seine Vielseitigkeit macht es zur ersten Wahl für Ingenieure:
Hohe Durchflusskapazität: Die Konstruktion mit voller Bohrung ermöglicht einen maximalen Flüssigkeitsdurchlass, ideal für Rohrleitungen mit großem Durchmesser (bis zu 60 Zoll und mehr).
Einfache Wartung: Flanschanschlüsse vereinfachen die Demontage und ermöglichen schnelle Inspektionen oder den Austausch von Teilen, ohne das gesamte System zu unterbrechen.
Anpassungsfähigkeit: Geeignet für horizontale und vertikale Installationen (mit Durchfluss nach oben), und kompatibel mit Flüssigkeiten, Gasen und Dampf.
Kosteneffizienz: Niedrigere Anschaffungskosten im Vergleich zu anderen Rückschlagventiltypen, gepaart mit einer langen Lebensdauer, bieten einen außergewöhnlichen Wert.
Athena Engineering S.R.L: Die Neudefinition von Verlässlichkeit

Bei Athena Engineering S.R.L. stellen wir nicht nur Rückschlagklappen mit Flansch her, sondern entwickeln auch Lösungen, die auf Ihre anspruchsvollsten Herausforderungen zugeschnitten sind. Unser in Italien ansässiges Werk kann auf eine langjährige Erfahrung zurückblicken und kombiniert traditionelle Handwerkskunst mit modernster Technologie, um Armaturen zu produzieren, die die Maßstäbe der Branche übertreffen.
Was zeichnet unsere Ventile aus?
Hochwertige Materialien: Wir verwenden nur zertifizierte Legierungen, darunter Edelstahl 316 für korrosive Umgebungen und Duplexstahl für Hochdruckanwendungen, um die Beständigkeit gegen Verschleiß, Erosion und chemische Angriffe zu gewährleisten.
Präzisionsfertigung: Strenge Tests - einschließlich hydrostatischer, pneumatischer und Leckagetests - stellen sicher, dass jedes Ventil die API-, ASME- und ISO-Normen erfüllt.
Kundenspezifische Lösungen: Unser Ingenieurteam arbeitet mit Kunden zusammen, um Ventile für spezielle Anforderungen (extreme Temperaturen, abrasive Medien, hochviskose Flüssigkeiten) zu entwickeln und komplexe Anforderungen in maßgeschneiderte Produkte umzusetzen.
Weltweite Unterstützung: Wir bieten prompte technische Unterstützung, Ersatzteile und Wartungshinweise, um einen reibungslosen Betrieb Ihrer Systeme zu gewährleisten.
Ganz gleich, ob Sie in einer Raffinerie, einem Kraftwerk oder einem kommunalen Wassernetz arbeiten, mit den Flansch-Rückschlagklappen von Athena sind Sie auf der sicheren Seite.
Branchenübergreifende Anwendungen
Die Flansch-Rückschlagklappen von Athena bewähren sich in verschiedenen Bereichen:
Öl und Gas: Schutz von Pipelines vor Rückströmung beim Rohöltransport und bei der Erdgasverarbeitung.
Energieerzeugung: Verhinderung von Rückfluss in Kesselspeisewassersystemen und Kühlkreisläufen.
Wasser und Abwasser: Sicherstellung eines unidirektionalen Flusses in Kläranlagen und Verteilungsnetzen.
Chemische Verarbeitung: Handhabung aggressiver Medien mit korrosionsbeständigen Materialien.
Schlussfolgerung: In Exzellenz investieren

Eine Rückschlagklappe mit Flansch ist mehr als nur ein Bauteil - sie ist eine wichtige Verteidigungslinie für Ihre Infrastruktur. Die Entscheidung für Athena Engineering S.R.L. bedeutet eine Investition in Zuverlässigkeit, Effizienz und Innovation. Unsere Armaturen sind so konzipiert, dass sie unter Druck funktionieren, Ausfallzeiten reduzieren und die Lebenszykluskosten senken. Das macht sie zur klugen Wahl für zukunftsorientierte Branchen.
Kontaktieren Sie uns noch heute, um Ihre Projektanforderungen zu besprechen. Lassen Sie Athena Engineering S.R.L. Ihr Partner bei der Entwicklung einer sichereren und effizienteren Zukunft sein.
Athena Engineering S.R.L - Wo Präzision auf Leistung trifft.
