Konnektivität von Bildverarbeitungssystemen: Eine umfassende Analyse
{{{sourceTextContent.subTitle}}}
Die Rolle der Konnektivität in industriellen Bildverarbeitungssystemen über alle Branchen hinweg
{{{sourceTextContent.description}}}
Die Rolle der Konnektivität bei industriellen Bildverarbeitungssystemen in verschiedenen Branchen
In der sich rasch entwickelnden Landschaft der industriellen Automatisierung, der intelligenten Fertigung, des Gesundheitswesens und der Logistik ist die Bildverarbeitungstechnologie zu einem unverzichtbaren Werkzeug geworden. Von der Qualitätsprüfung bis zur Produktionsüberwachung und darüber hinaus spielen Bildverarbeitungssysteme eine entscheidende Rolle bei der Verbesserung von Effizienz, Genauigkeit und Sicherheit in verschiedenen Branchen. Die Bedeutung von Steckverbindern und Kabeln wird jedoch oft übersehen, wenn man sich auf hochentwickelte Kameras und fortschrittliche Algorithmen konzentriert. Diese Komponenten sind für die Aufrechterhaltung der Systemstabilität und die Gewährleistung einer leistungsstarken Datenübertragung unerlässlich. Dieser Artikel taucht in die Welt der Konnektivitätstechnologien in Bildverarbeitungssystemen ein, untersucht Kameraformate und Verbindungsstandards und befasst sich mit Herausforderungen und Lösungen in praktischen industriellen, medizinischen und logistischen Anwendungen.
Die Grundlage der industriellen Bildverarbeitung: Kameraformate und -schnittstellen
Bildverarbeitungssysteme sind auf verschiedene Kameraformate und Schnittstellen angewiesen, um hochwertige Bilddaten zu erfassen und zu übertragen. Das Verständnis dieser Formate ist entscheidend für die Entwicklung effektiver und effizienter Systeme:
Flächenkameras: Diese Kameras erfassen ganze Bilder in einer einzigen Belichtung und sind daher ideal für die Inspektion stationärer Objekte oder Szenen. Zu den gängigen Schnittstellen gehören:
GigE Vision: Bietet große Kabellängen und eine einfache Integration in die Ethernet-Infrastruktur.
USB3 Vision: Bietet eine hohe Bandbreite und Plug-and-Play-Komfort.
Camera Link: Bietet hohe Datenraten und geringe Latenzzeiten für anspruchsvolle Anwendungen.
Zeilenkameras: Diese Kameras werden für die Inspektion von kontinuierlichen Materialien oder Objekten in Bewegung verwendet und erfassen jeweils eine Pixelzeile. Schnittstellen umfassen:
CoaXPress: Unterstützt die Hochgeschwindigkeitsdatenübertragung über Koaxialkabel.
Camera Link HS: Bietet eine skalierbare Bandbreite für hochauflösende Zeilenkamera-Anwendungen.
3D-Kameras: Diese Kameras erfassen Tiefeninformationen zusammen mit 2D-Bildern und ermöglichen erweiterte Prüf- und Messaufgaben. Schnittstellen können sein:
GigE Vision: Mit aktuellen Erweiterungen zur Unterstützung der 3D-Datenübertragung.
USB3 Vision: Bietet eine ausreichende Bandbreite für viele 3D-Anwendungen.
Smart-Kameras: Integrierte Echtzeitverarbeitung Intelligente Kameras integrieren Bilderfassung, -verarbeitung und -analyse in einem einzigen Gerät und können Bilder in Echtzeit verarbeiten, ohne auf externe Computer angewiesen zu sein. Sie eignen sich besonders für die Echtzeit-Erkennung, Klassifizierung und Qualitätskontrolle in Produktionslinien. Die Anwendungen umfassen:
Fertigung: Inline-Qualitätskontrolle und Fehlererkennung.
Industrielle Bildverarbeitung: Führung von Roboterarmen bei Pick-and-Place-Vorgängen.
Automatisierte Inspektionssysteme: Sicherstellung von Produktqualität und -konsistenz.
Überlegungen zur Konnektivität:
Ethernet: Für Datenausgabe und Systemintegration.
Digitale E/A: Für die Auslösung und Kommunikation mit anderen industriellen Geräten.
Wärmebildkameras: Wärme visualisieren für die Sicherheit: Diese Kameras erkennen Wärmestrahlung und erzeugen Wärmebilder, die in folgenden Bereichen Anwendung finden:
Industrielle Prozessüberwachung: Erkennung von Hotspots in Maschinen oder elektrischen Systemen.
Erkennung von Gerätefehlern: Identifizierung von überhitzten Komponenten vor dem Ausfall.
Sicherheitsinspektionen: Überwachung der Temperatur in risikoreichen Umgebungen.
Überlegungen zur Konnektivität:
GigE Vision: Für die Hochgeschwindigkeitsübertragung von Thermodaten.
USB: Für einfachere Plug-and-Play-Anwendungen.
Analoge Videoausgänge: Für die Kompatibilität mit bestehenden CCTV-Systemen.
GigE Vision-Kameras: Hohe Geschwindigkeit, große Entfernung: Diese Kameras nutzen die Gigabit-Ethernet-Technologie und bieten:
Übertragungsdistanzen von bis zu 100 Metern.
Nahtlose Integration in die bestehende Ethernet-Infrastruktur.
Datenübertragungsmöglichkeiten in Echtzeit.
Zu den wichtigsten Anwendungen gehören:
Industrielle Automatisierung: Überwachung und Steuerung von Produktionsprozessen.
Qualitätskontrolle: Hochgeschwindigkeits-Produktinspektion an Montagelinien.
Bildverarbeitungssysteme für Roboter: Visuelle Führung bei komplexen Vorgängen.
Vorteile der Konnektivität:
Größere Kabellängen ohne Signalverschlechterung.
Unterstützung von Power over Ethernet (PoE) für eine vereinfachte Einrichtung.
Standardisierte Protokolle gewährleisten herstellerübergreifende Kompatibilität.
Die Rolle von Bildverarbeitungs-Kameras in verschiedenen Branchen: Revolutionierung von Einzelhandel, Lagerhaltung und Gesundheitswesen
In der heutigen Geschäftswelt spielen Bildverarbeitungskameras eine immer wichtigere Rolle und bieten zahlreiche Vorteile für verschiedene Branchen. Lassen Sie uns einige prominente Anwendungsbereiche untersuchen, die ihre Vielseitigkeit und ihren Wert unterstreichen.
Einzelhandel: Höhere Effizienz und bessere Kundenerfahrung
Bildverarbeitungskameras werden in automatischen Kassensystemen eingesetzt, um Produkte ohne manuelle Eingaben schnell zu scannen und zu identifizieren und so die Genauigkeit und Effizienz von Transaktionen zu gewährleisten. Sie überwachen auch Regale und Produktauslagen, erkennen leere Stellen, verlegte Artikel oder einen geringen Bestand und lösen automatische Warnungen oder Nachbestellungen aus, um eine optimale Produktverfügbarkeit zu gewährleisten.
Lagerhaltung und Vertrieb: Rationalisierung der Abläufe
In Lagerhäusern und Distributionszentren sind Bildverarbeitungskameras für automatische Sortiersysteme von entscheidender Bedeutung. Sie erfassen Bilder oder lesen Barcodes, um Pakete zu identifizieren und zu verfolgen und die Artikel effizient zu sortieren und an die vorgesehenen Stellen zu leiten. Kameras inspizieren auch ein- und ausgehende Waren und identifizieren beschädigte oder fehlerhafte Artikel, um sicherzustellen, dass nur qualitativ hochwertige Produkte an die Kunden versandt werden, wodurch Rücksendungen oder Nacharbeiten reduziert werden.
Gesundheitswesen: Fortschrittliche Diagnostik und Automatisierung
Bildverarbeitungskameras werden in medizinischen Bildgebungssystemen wie Röntgen, Ultraschall oder endoskopischen Untersuchungen eingesetzt, um detaillierte Bilder des menschlichen Körpers für die Diagnose, chirurgische Eingriffe und die Behandlungsplanung zu erfassen. Sie spielen auch eine wichtige Rolle bei der Laborautomatisierung, indem sie bei der Identifizierung, Klassifizierung und Analyse von Proben helfen und so die Effizienz und Genauigkeit von Laborprozessen verbessern.
Herstellung: Sicherstellung von Qualität und Präzision
Bildverarbeitungskameras werden häufig für die Qualitätskontrolle in der Fertigung eingesetzt, um Fehler im Produktionsprozess zu erkennen, Abmessungen zu messen und Unstimmigkeiten im Produkt zu identifizieren. Dadurch wird die Einhaltung von Qualitätsstandards sichergestellt, Ausschuss oder Nacharbeit reduziert und die Produktqualität insgesamt verbessert. Kameras liefern auch visuelles Feedback für die bildverarbeitungsgeführte Robotik (VGR) und ermöglichen die präzise Positionierung, Manipulation oder Montage von Komponenten, so dass Roboter komplexe Aufgaben präzise und effizient ausführen können.
Transport und Logistik: Optimierung der Pakethandhabung
Bildverarbeitungskameras werden in automatischen Paketsortiersystemen in Transport- und Logistikeinrichtungen eingesetzt. Durch das Lesen von Barcodes, das Erfassen von Bildern oder das Extrahieren von Informationen aus Versandetiketten sortieren sie Pakete genau und leiten sie an die richtigen Empfänger weiter. Die Kameratechnologie wird auch bei der Fahrzeuginspektion eingesetzt, z. B. bei der automatischen Nummernschilderkennung oder der Identifizierung von Containernummern auf Lastwagen, um die Sicherheit der Flotte, die Einhaltung von Vorschriften und ein effizientes Management zu gewährleisten.
Neueste Trends in der Bildverarbeitungs-Kameratechnologie: Der Kurve immer einen Schritt voraus
Die Technologie der industriellen Bildverarbeitung entwickelt sich ständig weiter. Hier sind einige der aktuell wichtigsten technologischen Trends:
Hochgeschwindigkeits-Kameratechnologie
Mit ständig steigenden Bildraten erreichen einige Hochgeschwindigkeitskameras inzwischen Zehntausende von Bildern pro Sekunde und eignen sich für Inspektionen in Hochgeschwindigkeits-Produktionslinien wie der Halbleiterchip-Herstellung.
Eingebettete Bildverarbeitungssysteme
Durch die Integration von Bildverarbeitungsfunktionen direkt in die Kamera wird die Abhängigkeit von externen Rechenressourcen verringert und die Reaktionszeit des Systems verbessert.
Multispektrale Bildverarbeitung
Diese Technologie geht über den herkömmlichen RGB-Bereich hinaus und erfasst ein breiteres Spektrum an Lichtinformationen. Sie findet breite Anwendung in der Landwirtschaft, der Lebensmittelsicherheit und der Materialanalyse.
Integration künstlicher Intelligenz
Kameras mit eingebauten KI-Verarbeitungschips ermöglichen Edge Computing und führen komplexe Aufgaben wie Objekterkennung und Fehlererkennung in Echtzeit aus.
Neue Sensortechnologien
Ereigniskameras (neuromorphe Kameras) geben nur dann Daten aus, wenn sich die Pixelhelligkeit ändert. Sie eignen sich für Szenen mit hohem Dynamikbereich und reduzieren das Datenvolumen erheblich.
Lichtfeldkameras
Diese Kameras erfassen Informationen über die Richtung und Intensität des Lichts und ermöglichen so eine nachträgliche Fokussierung und Tiefenabschätzung. Sie eignen sich für 3D-Rekonstruktionen und Virtual-Reality-Anwendungen.
Warum Steckverbinder und Kabel wichtig sind: Der Einfluss der Konnektivität auf Bildverarbeitungssysteme
Die Auswahl von Steckern und Kabeln ist entscheidend für die Leistung und Stabilität von Bildverarbeitungssystemen. Hier sind die wichtigsten Überlegungen:
Signalintegrität: Sicherstellung unverzerrter Daten
Hochwertige Steckverbinder und Kabel sind für unverzerrte Signale bei der Hochgeschwindigkeits-Bildübertragung unerlässlich. Bei Anwendungen, die hohe Datenübertragungsgeschwindigkeiten erfordern - wie 3D-Kameras, Hyperspektralkameras und Smart-Kameras - verhindert die Verwendung von Hochleistungssteckern wie USB 3.0, GigE oder CoaXPress effektiv Signalverluste.
Widerstandsfähigkeit gegen Störungen: Stabilität in rauen Umgebungen
In industriellen Umgebungen treten häufig erhebliche elektromagnetische Störungen (EMI) auf. Die Wahl von Kabeln und Steckern mit hervorragender Abschirmung gewährleistet eine stabile Bildübertragung und verhindert Datenstörungen während der Übertragung.
Langlebigkeit und Flexibilität: Verlängern der Systemlebensdauer
Kabel müssen bei Anwendungen wie Roboterarm-Kamerasystemen wiederholtem Biegen und Dehnen standhalten. Die Auswahl von Kabeln in Industriequalität mit hoher Flexibilität und Verschleißfestigkeit verlängert die Lebensdauer des Systems und gewährleistet einen langfristig stabilen Betrieb.
Konnektivitätsstandards in der industriellen Bildverarbeitung: Welcher ist der richtige für Ihre Anwendung?
Es gibt mehrere Steckverbinder- und Kabelstandards, die jeweils einzigartige Vorteile und geeignete Anwendungen bieten.
USB3 Bildverarbeitung
Merkmale: Basierend auf der USB 3.0-Schnittstelle, unterstützt eine Übertragungsrate von bis zu 5 Gbit/s.
Vorteile: Breite Kompatibilität, Plug-and-Play.
Erwägungen: Die Kabellänge ist in der Regel auf unter 5 Meter begrenzt.
GigE Vision
Merkmale: Basiert auf Gigabit-Ethernet, unterstützt Langstreckenübertragungen bis zu 100 Metern.
Vorteile: Kostengünstig, einfache Netzwerkintegration.
Erwägungen: Höhere CPU-Belastung.
Kamera-Link
Merkmale: Speziell für die industrielle Bildverarbeitung entwickelt, unterstützt eine hohe Bandbreite von bis zu 6,8 Gbit/s.
Vorteile: Geringe Latenz und hervorragende Echtzeitleistung.
Erwägungen: Erfordert spezielle Framegrabber, höhere Kosten.
CoaXPress (CXP)
Merkmale: Verwendet Koaxialkabel und unterstützt Hochgeschwindigkeitsübertragungen (CXP-12 erreicht 12,5 Gbit/s pro Verbindung).
Vorteile: Starke Langstreckenübertragung über 100 Meter.
Erwägungen: Erfordert spezielle Hardware, höhere Anschaffungskosten.
MIPI CSI-2
Merkmale: Verwendung in eingebetteten Systemen und mobilen Geräten.
Vorteile: Geringer Stromverbrauch, geeignet für batteriebetriebene Geräte.
Erwägungen: Kurze Übertragungsdistanzen, vor allem für Board-Level-Verbindungen.
Überwindung praktischer Konnektivitätsherausforderungen: Lösungen für Anwendungen in der realen Welt
Bildverarbeitungssysteme stehen vor verschiedenen Herausforderungen in Bezug auf die Konnektivität. Hier erfahren Sie, wie Sie diese meistern können:
Hochgeschwindigkeits-Datenübertragung
Herausforderung: Hochauflösende Kameras erzeugen große Datenmengen, was den Bedarf an Hochgeschwindigkeitsübertragungen erhöht.
Die Lösung: Um eine schnelle Bilddatenübertragung zu gewährleisten, entscheiden Sie sich für Anschlüsse, die eine hohe Bandbreite unterstützen, wie USB 3.1 Gen 2 oder 10G Ethernet.
Anwendungen mit großen Entfernungen
Herausforderung: Einige industrielle Umgebungen erfordern die Übertragung von Bilddaten über große Entfernungen.
Die Lösung: Verwenden Sie Glasfaseranschlüsse und -kabel, um eine Signalabschwächung über große Entfernungen zu verhindern und die Datenintegrität zu gewährleisten.
Raue Umgebungsbedingungen: In industriellen Umgebungen kann es zu Temperaturschwankungen, Vibrationen und chemischer Belastung kommen.
Temperaturschwankungen: Wählen Sie industrietaugliche Steckverbinder und Kabel mit großem Temperaturbereich.
Vibrationen und Stöße: Verwenden Sie Steckverbinder mit Verriegelungsmechanismen, wie z. B. M12-Steckverbinder, um eine Lockerung oder Beschädigung zu verhindern.
Chemische Korrosion: Wählen Sie korrosionsbeständige Materialien, z. B. rostfreien Stahl oder solche mit Schutzbeschichtung.
Bewährte Praktiken für die Systemintegration und -wartung: Langfristige Stabilität gewährleisten
Die Umsetzung bewährter Verfahren gewährleistet einen langfristig stabilen Betrieb von Bildverarbeitungssystemen.
Optimieren Sie die Systemintegration
Planen Sie die Kabelverlegung sorgfältig: Vermeiden Sie es, Signalkabel parallel zu Stromkabeln zu verlegen, um Störungen zu vermeiden.
Verwenden Sie Kabelmanagementsysteme: Ordnen Sie die Kabel, um Wartung und Inspektion zu erleichtern.
Sorgen Sie für die Zugänglichkeit von Steckern: Platzieren Sie die Anschlüsse in der Entwurfsphase an gut zugänglichen Stellen.
Beheben Sie häufige Probleme
Signalverlust oder Instabilität: Suchen Sie nach losen Steckern oder beschädigten Kabeln.
Verschlechterung der Bildqualität: Überprüfen Sie die Abschirmung, um mögliche EMI-Interferenzen zu vermeiden.
Leistungsabfall: Ersetzen Sie alternde Kabel oder oxidierte Stecker nach Bedarf.
Regelmäßige vorbeugende Wartung
Planmäßige Inspektionen: Prüfen Sie regelmäßig die Dichtigkeit der Steckverbinder, insbesondere in Umgebungen mit starken Vibrationen.
Testen Sie die Integrität der Kabel: Verwenden Sie professionelle Werkzeuge, um potenzielle Probleme frühzeitig zu erkennen.
Zugentlastung einsetzen: Verwenden Sie Zugentlastungsvorrichtungen in stark beanspruchten Bereichen, um die Lebensdauer der Kabel zu verlängern.
Verbessern Sie Ihr Bildverarbeitungssystem noch heute
Die Auswahl der richtigen Steckverbinder und Kabel ist entscheidend, um das volle Potenzial Ihres Bildverarbeitungssystems auszuschöpfen. Angesichts des technologischen Fortschritts ist es wichtig, sich über die neuesten Verbindungslösungen zu informieren, damit Ihr Betrieb effizienter, zuverlässiger und erfolgreicher wird. Lassen Sie nicht zu, dass eine minderwertige Konnektivität die Leistung Ihres Systems beeinträchtigt. Investieren Sie in Qualitätskomponenten und proaktive Wartung, um sicherzustellen, dass Ihre Bildverarbeitungsanwendungen reibungslos und effektiv laufen.

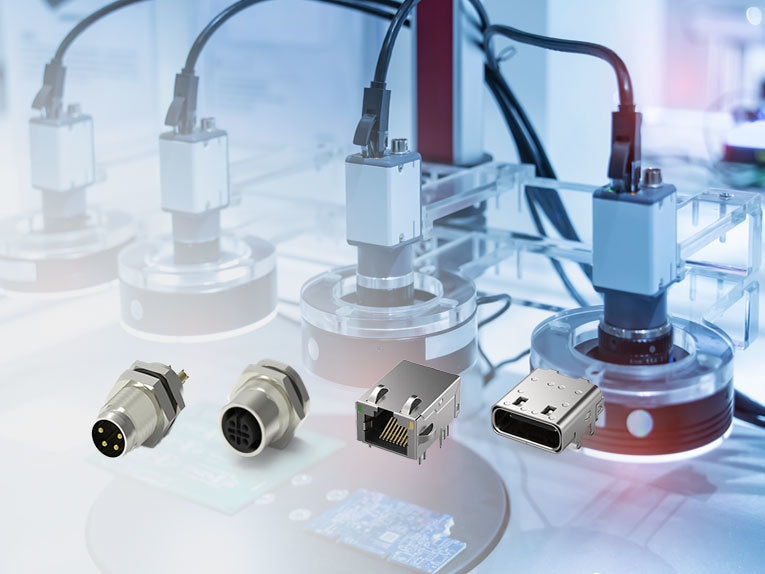

Empfohlene Konnektivitätsprodukte für Bildverarbeitungssysteme
Um die unterschiedlichen Anforderungen an die Konnektivität von Bildverarbeitungsanwendungen zu erfüllen, finden Sie hier einige empfohlene Produktlinien, die verschiedenen Schnittstellenstandards und Umweltanforderungen gerecht werden:
RJ45 mit PoE++ (Power over Ethernet)
Die PoE++-Technologie ermöglicht eine Leistungsabgabe von bis zu 90 W über Ethernet-Kabel und ist damit ideal für Hochleistungsgeräte in Bildverarbeitungssystemen.
ATTEND RJ45 Steckverbinder-Serie
Robustes Design für industrielle Umgebungen
Unterstützt verschiedene PoE-Standards einschließlich PoE++
Erhältlich in geschirmten und ungeschirmten Versionen für unterschiedliche EMI-Anforderungen
USB 3.1 Typ-C Steckverbinder bieten Hochgeschwindigkeits-Datenübertragungsraten von bis zu 10 Gbps und sind somit für hochauflösende Kamera-Schnittstellen geeignet.
ATTEND USB Typ-C Steckverbinder Serie
Unterstützt USB 3.1 Gen 2 Geschwindigkeiten
Erhältlich in verschiedenen Montagearten für unterschiedliche PCB-Designs
Einige Modelle verfügen über wasserdichte Designs für raue Umgebungen
M.2-Steckverbinder spielen eine entscheidende Rolle in Machine-Vision-Systemen, da sie die Integration von Wi-Fi-Modulen ermöglichen, die für die drahtlose Konnektivität in modernen Industrieumgebungen unerlässlich sind.
ATTEND M.2 (NGFF) Steckverbinder-Serie
Unterstützt die Key-E-Konfiguration, die speziell für Wi-Fi- und Bluetooth-Module entwickelt wurde
Erhältlich in verschiedenen Größen, um verschiedene Längen von M.2 Wi-Fi-Modulen aufzunehmen (2230, 2242, 2260, 2280)
Gewährleistet zuverlässige Verbindungen für stabile drahtlose Kommunikation in industriellen Umgebungen
Ermöglicht die einfache Integration und Aufrüstbarkeit von Wireless-Funktionen in Bildverarbeitungssystemen
FAKRA-Steckverbinder
FAKRA-Steckverbinder werden aufgrund ihres robusten Designs und ihres Farbcodierungssystems häufig in Bildverarbeitungssystemen für Fahrzeuge eingesetzt.
ATTEND FAKRA Steckverbinder und Kabelkonfektionen
Erfüllt die USCAR-17-Anforderungen für Automobilanwendungen
Erhältlich in verschiedenen Farben zur einfachen Identifizierung verschiedener Systeme
Bietet hervorragende RF-Leistung bis zu 6 GHz
M8/M12-Steckverbinder
M8- und M12-Steckverbinder werden aufgrund ihrer robusten Bauweise und ihrer Widerstandsfähigkeit gegenüber Umwelteinflüssen bevorzugt in industriellen Bildverarbeitungsanwendungen eingesetzt
M8-M12-Steckverbinder-Serien
ATTEND M8/M12 Steckverbinder-Serie & Kabelkonfektionen
Schutzklasse IP67 zum Schutz gegen das Eindringen von Staub und Wasser
Erhältlich in verschiedenen Polkonfigurationen, um unterschiedlichen Signalanforderungen gerecht zu werden
Unterstützt Protokolle wie Ethernet und PROFINET für industrielle Netzwerke
Diese Steckverbinderlösungen von ATTEND bieten hohe Zuverlässigkeit und Leistung für verschiedene Bildverarbeitungsanwendungen, von der industriellen Automatisierung bis hin zu Automobilsystemen. Bei der Auswahl von Steckverbindern für Ihr spezielles Bildverarbeitungsprojekt sollten Sie Faktoren wie Datenübertragungsgeschwindigkeit, Leistungsanforderungen, Umgebungsbedingungen und Systemintegrationsanforderungen berücksichtigen.
