ComNavs integriertes Überwachungssystem für Erdrutschrisiken in Zhejiang Lishui

{{{sourceTextContent.subTitle}}}

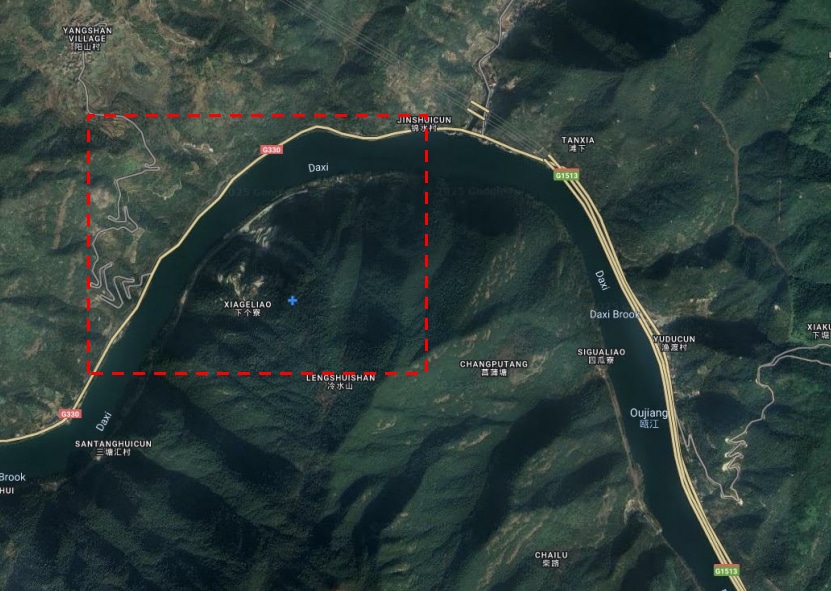

Das Gebiet Xia Ge Liao im Dorf Jinshui wurde als erdrutschgefährdetes Gebiet ausgewiesen.

{{{sourceTextContent.description}}}

Anhaltende starke Regenfälle haben die Bodensättigung und das Gewicht des Hangs erhöht und gleichzeitig die Scherfestigkeit des Bodens und des Gesteins verringert, was zu einer geringeren Hangstabilität und potenziellen Gefahren wie Erdrutschen und Einstürzen führt. Das Projekt zielt darauf ab, eine wissenschaftliche Bewertung und Überwachung der geologischen Katastrophenrisiken in dem Gebiet durchzuführen, um die Sicherheit der Anwohner und ihres Eigentums zu gewährleisten.

Herausforderung des Projekts
Überwachung des Erdrutschrisikos in Gebieten mit instabilem Boden und häufigen starken Regenfällen.
Gewährleistung einer kontinuierlichen und zuverlässigen Überwachung mehrerer Katastrophenpunkte in komplexem Terrain.
Sammlung von Echtzeitdaten und Übermittlung von Frühwarninformationen unter schwierigen Umweltbedingungen.

Informationen zum Kunden
Kunde: Chinesisches Institut für geologische Umweltüberwachung (CGEM)
Offizielle Website: www.cgem.org.cn

Zeitplan des Projekts
November 2024 (Feldversuch abgeschlossen)

Standort des Projekts
Dorf Jinshui, Stadt Lishui, Provinz Zhejiang, China

Verwendete Ausrüstung
GNSS-Empfänger (A300, A500)
MS-SAR1000 Böschungsradar
Rissmessgerät
Neigungsmesser
Kippwaage Regenmesser
Instrumente zur Überwachung der Bodenfeuchtigkeit
Intelligente Ton- und Lichtalarmgeräte

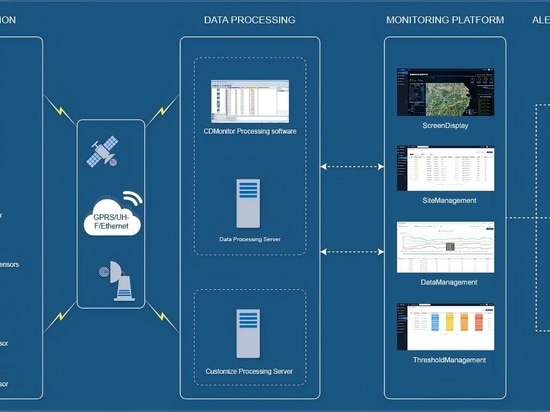

Systemdesign und Überwachungsplattform

Das System zur Überwachung von Erdrutschen in Xia Ge Liao, Dorf Jinshui, Stadt Lishui, besteht aus drei Hauptkomponenten: Sensorsysteme für Überwachungspunkte, ein Kontrollzentrum und eine automatische Überwachungs- und Frühwarnplattform. Zusammen bilden sie einen vollständigen Kreislauf von der Datenerfassung und -verarbeitung bis zur Ausgabe von Warnmeldungen und gewährleisten so eine wetterunabhängige Echtzeitüberwachung von Erdrutschrisiken. Das System verwendet eine Multi-Source-Fusion-Überwachungslösung, die GNSS-Empfänger, Hangradar und mehrere Umweltsensoren kombiniert und eine hochpräzise, kontinuierliche Datenerfassung ermöglicht.

Überwachungspunkt-Sensorsystem
Das Überwachungspunkt-Sensorsystem in Xia Ge Liao, Jinshui Village, Lishui City, besteht aus mehreren hochpräzisen Sensoren, die eine Allwetterüberwachung der Hangstabilität ermöglichen. Die GNSS-Empfänger A300 und A500 können in Kombination mit dem Hangradar MS-SAR1000 und den Rissmessern 3D-Überwachungsdaten in Echtzeit von den Überwachungspunkten erhalten, die eine Analyse der dynamischen Hangverschiebung und der langfristigen Verformungstrends ermöglichen.

✔ Kippwaagen-Regenmesser zeichnen Niederschläge in Echtzeit auf und liefern hydrologische Daten für die Bewertung des Erdrutschrisikos. Diese Messgeräte überwachen die Niederschlagsintensität und -verteilung und ermöglichen eine bessere Vorhersage möglicher Hangrutschungen aufgrund von Wasserinfiltration.

✔ Instrumente zur Überwachung der Bodenfeuchtigkeit messen den Wassergehalt und die Temperatur in verschiedenen Bodentiefen. Diese Echtzeitdaten sind für die Bewertung der Hangstabilität von entscheidender Bedeutung, da sie helfen zu verstehen, wie sich Feuchtigkeitsschwankungen auf das Verhalten des Bodens in verschiedenen Tiefen auswirken, was eine genauere Risikobewertung ermöglicht.

✔ Neigungsmesser verfolgen die Hangneigung in Echtzeit und erkennen jede abnormale Verformung. Diese Geräte sind wichtig, um frühe Anzeichen von Instabilität zu erkennen und liefern wertvolle Daten für die Bewertung des Risikos eines Erdrutsches.

✔ Ton- und Lichtalarmgeräte sind mit den Sensoren verbunden, um sofortige Warnungen vor Ort zu liefern. Bei abnormalen Messwerten sorgen diese Alarme dafür, dass das Personal umgehend benachrichtigt wird, was die Sicherheitsmaßnahmen vor Ort erhöht.

Durch die Zusammenführung von Daten aus mehreren Quellen ermöglicht das System die automatische Echtzeitüberwachung kritischer Parameter wie Hangverschiebungen, Bodenfeuchtigkeit und Niederschlag. Diese Integration bietet eine umfassende und solide Grundlage für die laufende Risikobewertung und Entscheidungsfindung beim Erdrutschmanagement.

Automatisierte Überwachungs- und Frühwarnplattform

Die automatisierte Überwachungs- und Frühwarnplattform ist das Herzstück des Systems und bietet Informationsmanagement, Datenvisualisierung und intelligente Analysen. Die Plattform empfängt Daten von GNSS-Empfängern, Hangradar und anderen Sensoren in Echtzeit und speichert, analysiert und verarbeitet sie online. Die Überwachungsdaten werden automatisch mit voreingestellten Schwellenwerten verglichen, um Warnstufen zu bestimmen. Bei Überschreitung der Schwellenwerte löst die Plattform automatische Alarme aus, darunter Ton- und Lichtalarme sowie Fernbenachrichtigungen für das zuständige Personal. Die Benutzer können aus der Ferne auf Echtzeitkarten, den Projektstatus und historische Daten zugreifen und so die Zusammenarbeit mehrerer Benutzer unterstützen. Die Plattform generiert auch Überwachungsberichte, die den Betriebsstatus aller Überwachungspunkte und Alarmaufzeichnungen zusammenfassen und so die Entscheidungsfindung bei der Katastrophenvorsorge und dem Risikomanagement unterstützen.

Datenübertragung und Kommunikation

Das System nutzt mehrere drahtlose Kommunikationsmethoden, darunter 4G, NB-IoT und LoRa, um Überwachungsdaten in Echtzeit an den Server des Kontrollzentrums zu übertragen und einen kontinuierlichen und zuverlässigen Informationsfluss zu gewährleisten. Diese stabile Datenübertragung ermöglicht die Überwachung bei jedem Wetter und eine schnelle Reaktion unter unbeaufsichtigten Bedingungen, wodurch das Risikomanagement von Erdrutschen effizienter und wissenschaftlicher wird.

Überwachungsnetz
Das Überwachungsnetz ist um erdrutschgefährdete Gebiete herum angeordnet, wobei die wichtigsten Überwachungspunkte GNSS-Basisstationen und Umweltsensoren umfassen. Diese Punkte verfolgen die Hangverschiebung und -stabilität in Echtzeit und übermitteln die Daten an einen zentralen Server für die zentrale Verwaltung und einheitliche Analyse.

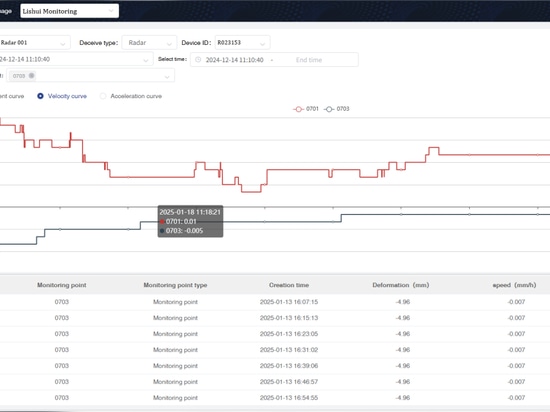

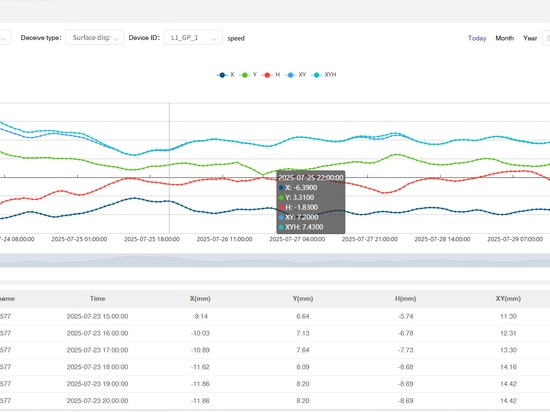

Deformationsdaten
Die von GNSS-Empfängern, Hangradar und anderen Sensoren erfassten Deformationsdaten werden in Echtzeit auf der Überwachungsplattform angezeigt und zeigen Veränderungen der Hangstabilität an. Das System kann automatisch Warnungen generieren, wenn Schwellenwerte überschritten werden, so dass das zuständige Personal schnell eingreifen und potenzielle Risiken verringern kann.

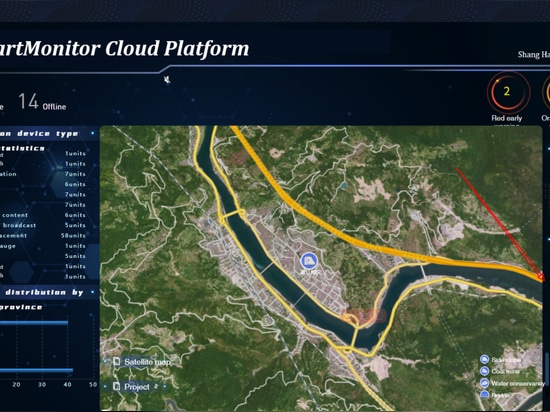

Anzeige auf der Cloud-Plattform

Die COMNAV SmartMonitor Cloud-Plattform kann die Echtzeit-Verteilung von Kartenprojekten und Echtzeit-Warninformationen anzeigen und unterstützt die Projektverwaltung, das Gerätemanagement, die Datenverwaltung sowie die Verwaltung von Warnschwellen und den Export von Berichten.

Sie ermöglicht den Nutzern den Zugriff auf umfassende Projektinformationen, so dass sie ein bestimmtes Projekt auswählen und dessen detaillierte Daten anzeigen können. Außerdem werden genaue Standortangaben für jeden Standort innerhalb des Projekts bereitgestellt, einschließlich Breitengrad, Längengrad, Höhe, Online-Status und letzter Aktualisierungszeit. Die Benutzer können Daten analysieren und nach Gerätetyp und Zeit kategorisierte Liniendiagramme anzeigen, wobei die Möglichkeit besteht, zwischen verschiedenen Überwachungskategorien umzuschalten, um verschiedene Arten von Daten und Bildern anzuzeigen. Das System unterstützt die Anzeige von einzelnen, mehreren oder allen Datentypen und bietet die Möglichkeit, sowohl Überwachungsdaten als auch Bilder zu exportieren. Darüber hinaus erleichtert es die Verwaltung von Alarmschwellen, die Zuweisung von verantwortlichem Personal, die Anzeige von Projektübersichten und den Export von detaillierten Berichten.

Zusammenfassung des Projekts
Das von ComNav Technology durchgeführte Projekt zur Überwachung von Erdrutschen in Lishui bietet eine zuverlässige Echtzeit-Überwachungs- und Frühwarnlösung für Erdrutschrisiken. Durch die Kombination von GNSS-Empfängern, Hangradar und verschiedenen Umweltsensoren verbessert das System die Fähigkeit zur Vorhersage und Vorbeugung von Erdrutschgefahren und gewährleistet so die Sicherheit der örtlichen Gemeinden und Infrastruktur. Das System unterstützt den unbemannten Betrieb bei jedem Wetter und bleibt auch unter extremen Wetterbedingungen wie Taifunen, starkem Regen und dichtem Nebel stabil, so dass eine schnelle Reaktion und die Überwachung von Hängen in Echtzeit möglich sind.

Neben Lishui hat ComNav auch zu verschiedenen Überwachungsprojekten in verschiedenen Regionen Chinas beigetragen, darunter Chongqing, Wuhan und Shandong. Diese Projekte mit ihren einzigartigen Umwelt- und geologischen Bedingungen zeigen die Vielseitigkeit der ComNav-Technologie bei der Bewältigung unterschiedlicher Überwachungsanforderungen. Unsere GNSS-Empfänger, Hangradare und Umweltsensoren spielen weiterhin eine entscheidende Rolle bei der Unterstützung der Sicherheit und Widerstandsfähigkeit lokaler Gemeinschaften.
