DB510-DB120 Feuchte- und Temperaturmessumformer für Leistungsschränke

{{{sourceTextContent.subTitle}}}

DB510-DB120 Feuchte- und Temperaturmessumformer für den Einsatz in Leistungsschränken

{{{sourceTextContent.description}}}

Stromversorgungsschränke sind als zentrale Träger von Stromverteilungs-, Datenübertragungs- und Präzisionsgeräten auf eine stabile Temperatur- und Feuchtigkeitskontrolle angewiesen, um die Betriebszuverlässigkeit und Lebensdauer zu gewährleisten. In sensiblen Szenarien (z. B. Rechenzentren, Kernkraftwerke) können geringfügige Abweichungen zur Überhitzung von Komponenten, Korrosion oder elektrostatischen Schäden führen - bis hin zu Systemabschaltungen.

Der Temperatur- und Luftfeuchtigkeitssensor DB510 (zusammen mit der Sonde DB120) wurde bereits in den Schaltschränken eines großen Rechenzentrums eingesetzt, wo er sich durch hochpräzise Messungen, hohe Anpassungsfähigkeit an die Umgebungsbedingungen und einfache Wartung auszeichnet, um die Geräte zu schützen.

Hintergrund des Projekts

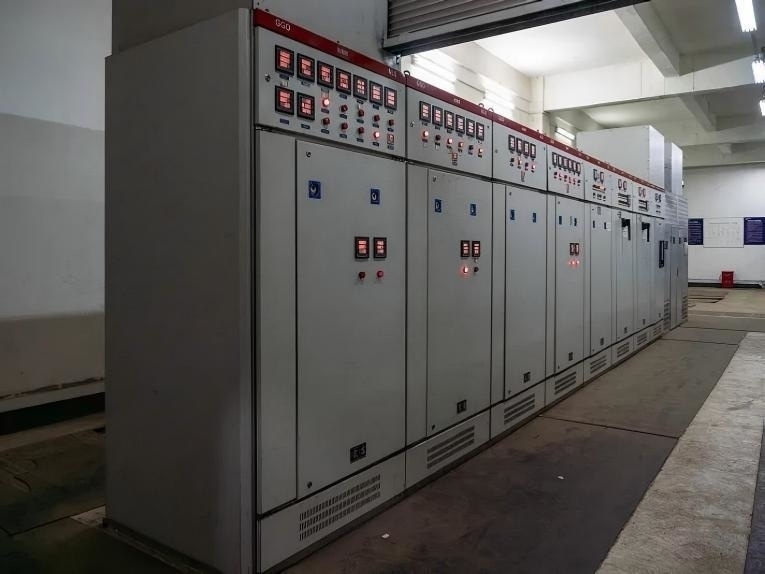

Das Rechenzentrum betreibt 50 Hochspannungsstromverteilerschränke, 30 USV-Schränke und 20 Netzwerkserverschränke, die für die regionale Kerndatenspeicherung und Stromverteilung zuständig sind. Gemäß den Normen müssen die Luftfeuchtigkeit und die Temperatur der Schränke strengen Anforderungen entsprechen:

- Temperatur: Ideal 18-27℃ (Abweichung ≤±1,5℃), maximal tolerierbar ≤40℃ (zur Vermeidung von Isolationsalterung).

- Luftfeuchtigkeit: 40-60% RH (Genauigkeit ≤±2% RH) - verhindert Kondensationskurzschlüsse (hohe Luftfeuchtigkeit) und elektrostatische Schäden (niedrige Luftfeuchtigkeit).

- Umwelteigenschaften: Geschlossene Innenräume mit dichten Komponenten; Temperaturspitzen (z. B. 35℃ beim Umschalten der USV) und Metallstaub/Luftdruckschwankungen erfordern Sensoren mit hoher Temperatur-/Korrosionsbeständigkeit und einfacher Wartung.

Bisherige herkömmliche Sensoren hatten kritische Schwachstellen:

1. Unzureichende Genauigkeit: ±2℃ Temperaturabweichung, ±5% r.F. Luftfeuchtigkeit - einmal wurde 65% r.F. Luftfeuchtigkeit nicht erkannt, was zu Schnittstellenkorrosion und Datenunterbrechungen führte.

2. Begrenzte Temperaturbeständigkeit: Fühler max 60℃ - häufige Datenabweichung im Sommer, wenn die Wärmeableitung belastet wird.

3. Integrierte Konstruktion: Bei Beschädigung ist ein vollständiger Austausch erforderlich; eine einzige Wartung dauerte über 1 Stunde und störte den Betrieb. Ein hochpräzises, wartungsfreundliches System war dringend erforderlich.

Analyse der Anpassungsfähigkeit des Produkts
Basierend auf den Parametern des DB510-DB120 und den Anforderungen des Schaltschranks besteht die Anpassungsfähigkeit des Produkts aus drei Aspekten:

1. Hochpräzise Messung
Leistungsschränke erfordern eine Temperaturgenauigkeit von ±1,5℃ und eine Feuchtegenauigkeit von ±2% RH. Bei 25℃ erreicht der DB510-DB120 eine Temperaturgenauigkeit von ±0,2℃ und eine Feuchtegenauigkeit von ±2,0 % r.F. (0-90 % r.F.) und erfüllt damit alle Anforderungen. Er erfasst feine Änderungen (z. B. 22℃→26℃ für Leistungskomponenten, 45% RH→58% RH bei Pflaumenregen) für zuverlässige Kontrolldaten. Der Messbereich (0-100% r.F. Luftfeuchtigkeit, -40~120℃ Temperatur) deckt ideale und extreme Szenarien ab (z.B. 40℃ Ausfall der Wärmeableitung) und vermeidet blinde Flecken.

2. DB120 Sonde: Angepasst an geschlossene Schränke
- Edelstahl 304: Widersteht Metallstaub und flüchtigen Isolierstoffen und verhindert die Alterung von Kunststoffsonden - geeignet für den langfristigen Einsatz in geschlossenen Räumen.

- 120℃ Hochtemperaturbeständigkeit: -40~120℃ Bereich übertrifft bei weitem die max. 40℃ des Gehäuses; stabile Daten bei 35-40℃ (sofortige hohe Temperatur) für Überhitzungsfrühwarnung.

- Auswechselbare Konstruktion: Fühler wird in 10 Minuten ausgetauscht (wenn die Genauigkeit abweicht) - löst den traditionellen "zeitaufwendigen vollständigen Austausch" und gewährleistet einen kontinuierlichen Betrieb.

- 4 bar Druckbeständigkeit: Widersteht dem Luftstrom des Gebläses und den Druckschwankungen in der Schranktür und verhindert so eine Instabilität der Messung.

3. Funktionelles Design für intelligente Überwachung
- Zwei Ausgangsmodi: Analog 4-20mA (Echtzeitdaten an lokale Steuerung, löst Lüfter innerhalb von 5s aus, wenn >27℃); digital RS485 (Modbus RTU, Vernetzung von 100 Schränken - Überwachungszentrale zeigt Kurven an und prognostiziert Trends).

- Niedriger Stromverbrauch/Breitspannung: 9-36VDC Breitspannung (direkter 24-V-DC-Schrankanschluss, keine zusätzliche Verdrahtung); 1,2kW Mindestleistung - kein Stromverbrauch im Schrank, erfüllt niedrige Energieanforderungen.

- Optionale LCD-Anzeige: Das Personal vor Ort kann die Daten ablesen, ohne die Schränke öffnen zu müssen, was die Zeit für die Fehlersuche verkürzt.

Anwendungseffekte
Seit der Einführung hat sich die Überwachung des Rechenzentrums deutlich verbessert:

- Stabile Temperatur und Luftfeuchtigkeit: Temperatur stabilisiert bei 22±0,5℃, Luftfeuchtigkeit bei 50±2% RH - keine Korrosion/elektrostatische Schäden; Ausfallrate der Geräte um 95% gesunken.

- Effizientes Systemverhalten: RS485-Verknüpfung optimiert die Steuerung von Gebläse und Luftentfeuchter - durchschnittliche Sommertemperatur um 4℃ gesunken, Energieverbrauch um 18 % reduziert.

- Geringere Wartungskosten: Auswechselbare Sonde verkürzt die Wartungszeit von 1 Stunde auf 10 Minuten (80 % Kostenreduzierung); Edelstahl 304 verlängert den Kalibrierungszyklus von 3 Monaten auf 12 Monate.

Fazit
Mit seiner hochpräzisen Messung, seiner 120℃-Temperaturbeständigkeit, seiner Korrosionsbeständigkeit aus Edelstahl 304 und seiner austauschbaren Sonde erfüllt der DB510-DB120 die strengen Anforderungen an die Temperatur- und Feuchtigkeitsüberwachung in Schaltschränken. Seine Anwendung in Rechenzentren beweist, dass er die Temperatur und Luftfeuchtigkeit stabilisiert und die Betriebsrisiken durch seine hohe Anpassungsfähigkeit und Wartungsfreundlichkeit reduziert - eine ideale Wahl für industrielle Szenarien wie Strom- und USV-Schränke.
