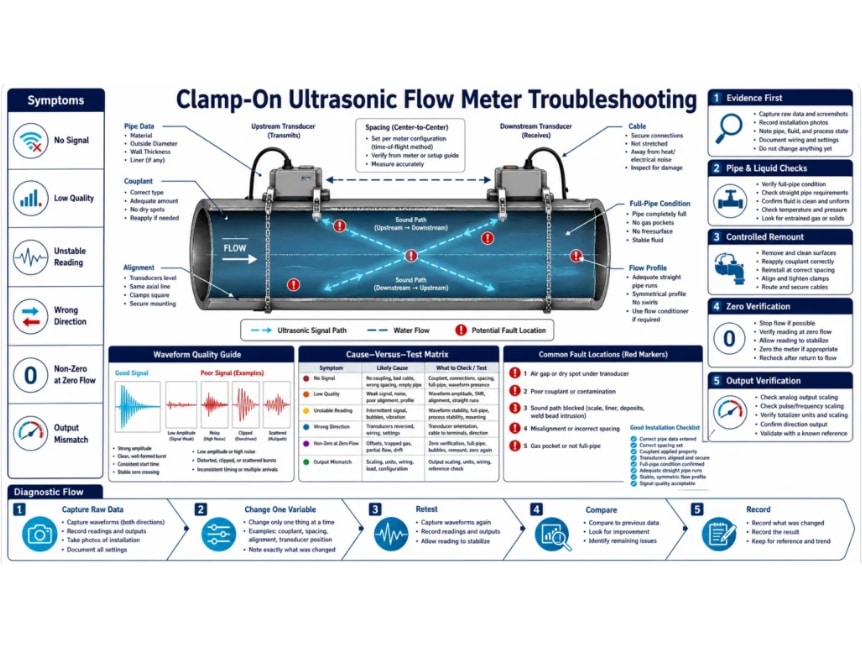

Fehlerbehebung bei aufklemmbaren Ultraschall-Durchflussmessern: Kein Signal, niedriger Q-Wert und instabile Messwerte

{{{sourceTextContent.subTitle}}}

Fehlerbehebung bei aufsteckbaren Ultraschall-Durchflussmessern: Kein Signal, niedriger Q-Wert und instabile Messwerte

{{{sourceTextContent.description}}}

Sichern Sie die Beweislage, bevor Sie die Konfiguration ändern
Eine Störung bei einem aufsteckbaren Ultraschall-Durchflussmesser kann ihre Ursache im Gerät selbst, in den Wandlern, den Kabeln, den eingegebenen Rohrdaten, der Kopplung, der Montagegeometrie, dem Rohrzustand, der Flüssigkeit, dem Strömungsprofil, der Stromversorgung oder der Ausgangskennlinie haben. Mehrere Ursachen können dasselbe sichtbare Symptom hervorrufen. Das Verschieben der Sensoren und das gleichzeitige Ändern von fünf Parametern kann zwar den Messwert wiederherstellen, entfernt jedoch die Beweise, die erforderlich sind, um festzustellen, welche Ursache ausschlaggebend war.

Speichern Sie zunächst die Konfiguration und protokollieren Sie den angezeigten Durchfluss, das Vorzeichen, den Zählerstand, das empfangene Signal, den Qualitäts- oder Korrelationsindikator, die Laufzeiten vor und hinter dem Messgerät, das Zeitverhältnis, die Verstärkung, die Schallgeschwindigkeit, den Fehlercode, den Prozesszustand und die Uhrzeit. Verschiedene Hersteller verwenden die Bezeichnungen „Q“, Signalqualität, Korrelation oder Konfidenz unterschiedlich. Wenden Sie keinen Schwellenwert aus einem anderen Modell an; interpretieren Sie jede Diagnose anhand des Handbuchs für das installierte Messgerät.

Erstellen Sie ein Fehlerprotokoll
Messgerät, Firmware, Wandlertyp, Kabelkennung, Stromquelle und Ausgangskonfiguration.
Außendurchmesser der Rohrleitung, Wandstärke, Auskleidung, Werkstoff, Oberflächenbeschaffenheit und eingegebene Werte.
Flüssigkeit, Temperatur, Druck, Feststoffe oder Gas, Zustand der vollgefüllten Rohrleitung sowie bekannte Prozessänderungen.
Anordnung, berechnete und gemessene Abstände, axiale Ausrichtung, Ausrichtung, Messmedium und Montagedatum.
Störungen vor und hinter dem Messgerät mit Entfernungsangaben und Fotos.
Rohdaten der Diagnosebildschirme während des Fehlers und, falls verfügbar, während des bekanntermaßen einwandfreien Betriebs.
Erstellen Sie einen Trendverlauf des Symptoms, falls es sporadisch auftritt. Halten Sie fest, ob es in Zusammenhang mit der Durchflussmenge, dem Pumpenbetrieb, der Temperatur, der Ventilstellung, Regen, Vibrationen, einem Produktionsrezept oder einer bestimmten Uhrzeit steht. Eine Korrelation ist kein Beweis, aber sie bestimmt, welcher kontrollierte Test zuerst durchgeführt werden sollte.
