Handgeräte, tragbare Geräte und stationäre Ultraschall-Durchflussmesser mit Klemmbefestigung: So treffen Sie die richtige Wahl

{{{sourceTextContent.subTitle}}}

Handgeräte, tragbare Geräte und stationäre Ultraschall-Durchflussmesser mit Klemmbefestigung: So treffen Sie die richtige Wahl

{{{sourceTextContent.description}}}

Wählen Sie das Messgerät entsprechend der Messaufgabe aus
Ein aufsteckbarer Ultraschall-Durchflussmesser misst von außen am Rohr, sodass er installiert werden kann, ohne die Leitung aufzuschneiden oder einen Sensor in die Flüssigkeit einzubringen. Dieser Vorteil bedeutet jedoch nicht, dass alle aufsteckbaren Durchflussmesser austauschbar sind. Ein Techniker, der im Rahmen einer Energieuntersuchung zehn Rohre überprüft, benötigt ein anderes Messgerät als eine Anlage, die kontinuierlich Durchflussdaten an ein Leitsystem senden muss. Die richtige Wahl beginnt mit der Bestimmung der Einsatzzwecke und setzt voraus, dass das Rohr, die Flüssigkeit, der Einbauort, die Ausgabedaten und der Verifizierungsplan diesen Einsatzzwecken entsprechen.

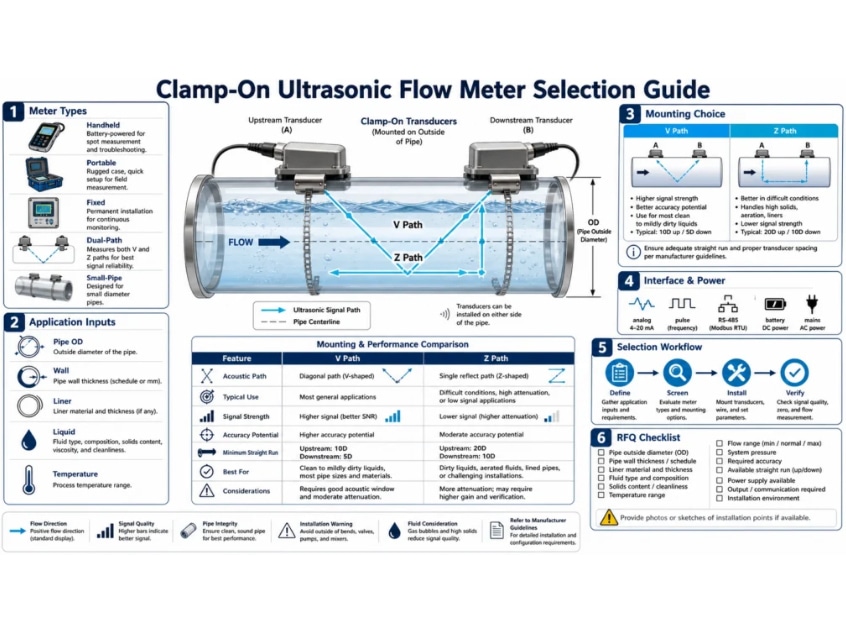

Dieser Leitfaden vergleicht Handmessgeräte, tragbare Geräte, fest installierte Geräte, Zweistrahlgeräte und Konfigurationen für kleine Rohre. Er weist der Clamp-On-Messung keine allgemeingültige Genauigkeit zu. Die tatsächliche Leistung hängt von der gesamten Messkette ab: den eingegebenen Rohrabmessungen, den Eigenschaften von Rohrwand und Auskleidung, der Akustik der Flüssigkeit, der Auswahl und dem Abstand der Wandler, der Kopplung, dem Durchflussprofil, der Signalqualität und der Überprüfung vor Ort. Die Norm ISO 12242:2012 beschreibt Ultraschall-Laufzeitmessgeräte für Flüssigkeiten in geschlossenen Rohrleitungen und ist eine nützliche Referenz für die Messprinzipien und die Terminologie; ein Produkt muss jedoch weiterhin anhand der Anforderungen des jeweiligen Projekts bewertet werden.

Was ein aufsteckbares Laufzeitmessgerät misst
Ein typisches aufsteckbares Laufzeitmesssystem verwendet zwei Messköpfe an der Rohrwand. Das Gerät vergleicht die Laufzeit von akustischen Impulsen, die mit und gegen die Strömungsrichtung gesendet werden. Die Zeitdifferenz steht in Zusammenhang mit der axialen Geschwindigkeitskomponente entlang des Schallwegs. Das Messgerät kombiniert dann die berechnete Geschwindigkeit mit der konfigurierten Rohrgeometrie, um den Volumenstrom anzugeben.

Das Messgerät benötigt daher mehr als nur die Nennweite des Rohrs. Außendurchmesser, Wandstärke, Auskleidungsdicke und -material, Rohrmaterial, Flüssigkeitsart sowie die Anordnung der Wandler beeinflussen den berechneten Schallweg. Eine falsche Wandstärke kann zwar ein plausibles Signal erzeugen, jedoch den Abstand oder das Durchflussergebnis verfälschen. Bevor Sie sich für ein Messgerät entscheiden, sollten Sie sicherstellen, dass diese Eingabewerte bekannt sind oder vor Ort gemessen werden können.
