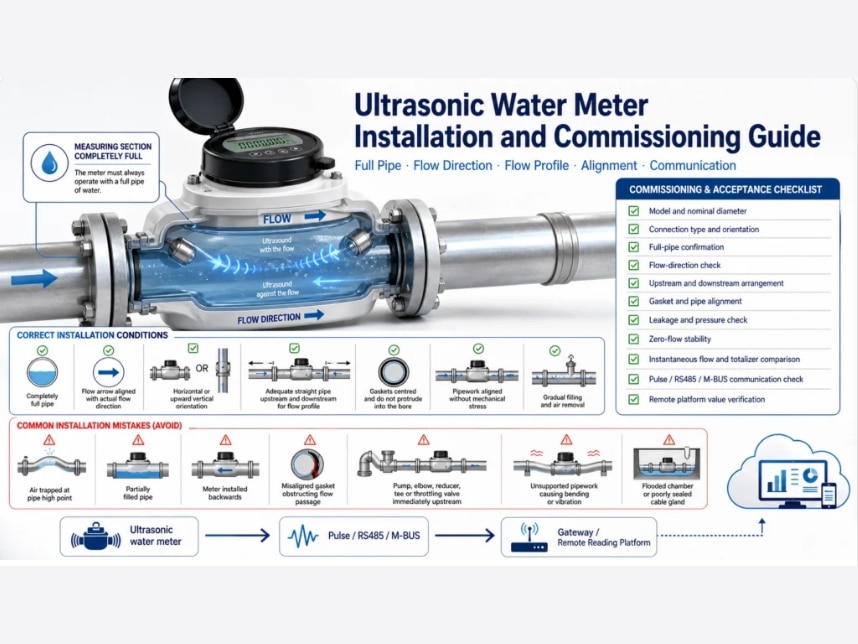

Anleitung zur Installation und Inbetriebnahme von Ultraschall-Wasserzählern

{{{sourceTextContent.subTitle}}}

Anleitung zur Installation und Inbetriebnahme von Ultraschall-Wasserzählern

{{{sourceTextContent.description}}}

Die Installation beeinflusst die Messleistung
Ein Ultraschall-Wasserzähler misst die Laufzeitdifferenz zwischen Signalen, die mit und gegen die Strömungsrichtung laufen. Die elektronische Berechnung mag zwar genau sein, doch hängt die Messung dennoch von den hydraulischen Bedingungen im Inneren des Zählergehäuses ab. Luft, eine nicht vollständig gefüllte Leitung, starke Strömungsstörungen, eine falsch ausgerichtete Dichtung, eine verkehrte Einbaulage oder eine falsche Skalierung können zu einem schlechten Messergebnis führen, selbst wenn der Zähler selbst funktionsfähig ist.

Dieser Artikel konzentriert sich auf die Installation vor Ort und die Inbetriebnahme. Informationen zur Auswahl von Modell, Nennweite, Kommunikation, Ventil und Anwendung finden Sie in unserem Leitfaden zur Auswahl von Ultraschall-Wasserzählern von DN15 bis DN500.

Überprüfen Sie vor der Installation die Zähler- und Projektdaten
Nennweite und Anschlussart
Erforderlicher Durchflussbereich und Messbereichsverhältnis
Temperatur- und Druckklasse
Zulässige Einbaulage
Empfindlichkeitsklasse des Strömungsprofils vor und hinter dem Zähler
Kommunikationsschnittstelle, Stromversorgung und Kabellänge
Richtung des Normalstroms und möglicher Rückströmung
Zugänglichkeit für Ablesung, Wartung, Ventilbetätigung oder Batteriewechsel
Wählen Sie den Einbauort nicht allein aufgrund seiner physischen Bequemlichkeit aus. Die Rohrleitung sollte durchströmt bleiben, die Elektronik sollte zugänglich sein und der Wasserzähler sollte keinen Bedingungen ausgesetzt sein, die außerhalb seiner Umgebungsklassifizierung liegen.
