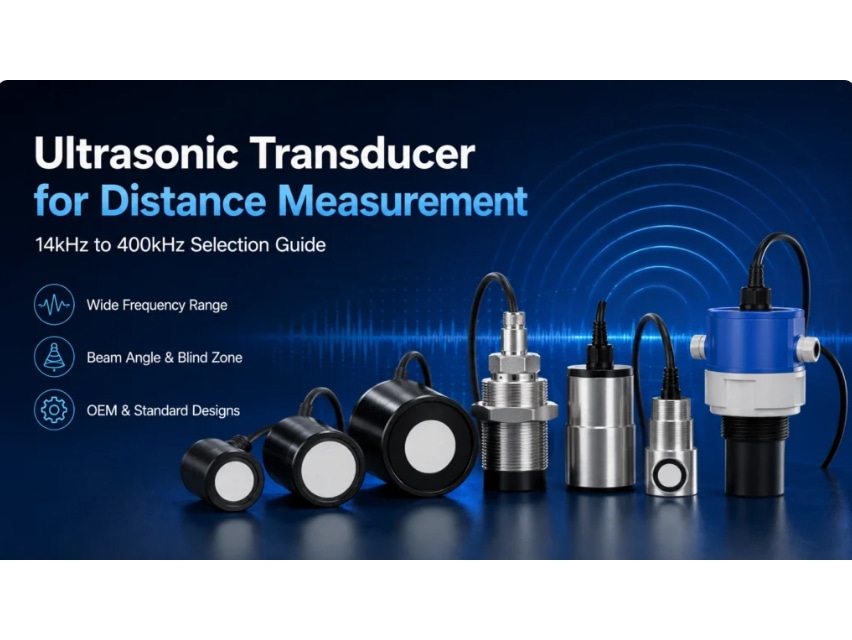

Ultraschallwandler für die Entfernungsmessung: Auswahlhilfe für 14 kHz bis 400 kHz

{{{sourceTextContent.subTitle}}}

Ultraschallwandler für die Entfernungsmessung: Auswahlhilfe für 14 kHz bis 400 kHz

{{{sourceTextContent.description}}}

Was ist ein Ultraschallwandler zur Entfernungsmessung?
Ein Ultraschallwandler zur Entfernungsmessung ist die akustische Komponente, die elektrische Energie in Ultraschallwellen umwandelt und zurückkommende Echos wieder in elektrische Signale umwandelt. In einem Entfernungsmesssystem sendet der Wandler Schall in die Luft aus, empfängt das von einem Ziel reflektierte Echo und bestimmt, ob das endgültige Signal stark und stabil genug für die Messung ist.

Ein Wandler ist nicht dasselbe wie ein kompletter Ultraschallsensor. Der Wandler ist das akustische Element, während ein Sensor oder Modul in der Regel die Ansteuerschaltung, die Empfangsschaltung, die Signalverarbeitung, das Gehäuse, die Ausgangsschnittstelle und die Kalibrierung umfasst. Bei OEM-Projekten wird häufig zuerst der Wandler ausgewählt und anschließend an die endgültige Elektronik und die mechanische Struktur angepasst.

So funktioniert die Ultraschall-Entfernungsmessung
Die meisten Systeme nutzen das Laufzeitprinzip. Die Schaltung regt den Wandler bei oder nahe seiner Resonanzfrequenz an, die Schallwelle breitet sich durch die Luft aus und wird vom Zielobjekt reflektiert, und der Empfänger erfasst das Echo. Der Prozessor berechnet dann die Entfernung anhand der Verzögerung zwischen Senden und Empfangen.

In der Praxis hängt die Reichweite jedoch von mehr als nur dieser Formel ab. Zielgröße, Zieloberfläche, Einbauwinkel, Temperatur, Luftfeuchtigkeit, Luftströmung, akustische Störgeräusche, Gehäusedesign und das Verhalten des Wandlers beeinflussen die Echoqualität.
