Auswahl eines IEPE-Beschleunigungssensors: Empfindlichkeit, Achse, Befestigung und Frequenzbereich

{{{sourceTextContent.subTitle}}}

Auswahl eines IEPE-Beschleunigungssensors: Empfindlichkeit, Achse, Befestigung und Frequenzbereich

{{{sourceTextContent.description}}}

Definieren Sie das Schwingungsereignis, bevor Sie die Empfindlichkeit auswählen
Ein IEPE-Beschleunigungssensor kombiniert ein piezoelektrisches Sensorelement mit integrierter Elektronik und wird in der Regel über einen kompatiblen Konstantstromeingang betrieben. Er eignet sich gut für dynamische Schwingungs- und Stoßmessungen, misst jedoch keine echte statische Beschleunigung. Die Auswahl beginnt mit dem Schwingungsereignis: erwartete Amplitude, niedrigste und höchste nutzbare Frequenz, Achsrichtungen, Maschinenoberfläche, Temperatur, Kabelverlauf und Eingang der Datenerfassung.

Die Empfindlichkeit ist nur ein Teil dieses Messbudgets. Ein hochempfindlicher Sensor liefert bei schwachen Schwingungen ein stärkeres Ausgangssignal, lässt jedoch in der Regel weniger Spielraum für große Beschleunigungen. Ein Sensor mit geringer Empfindlichkeit kann stärkere Ereignisse erfassen, stellt jedoch höhere Anforderungen an die Rauschleistung des Kabels und des Erfassungssystems. Die geeignete Kombination muss eine Überlastung im oberen Bereich vermeiden und im unteren Bereich ein ausreichendes Signal-Rausch-Verhältnis gewährleisten.

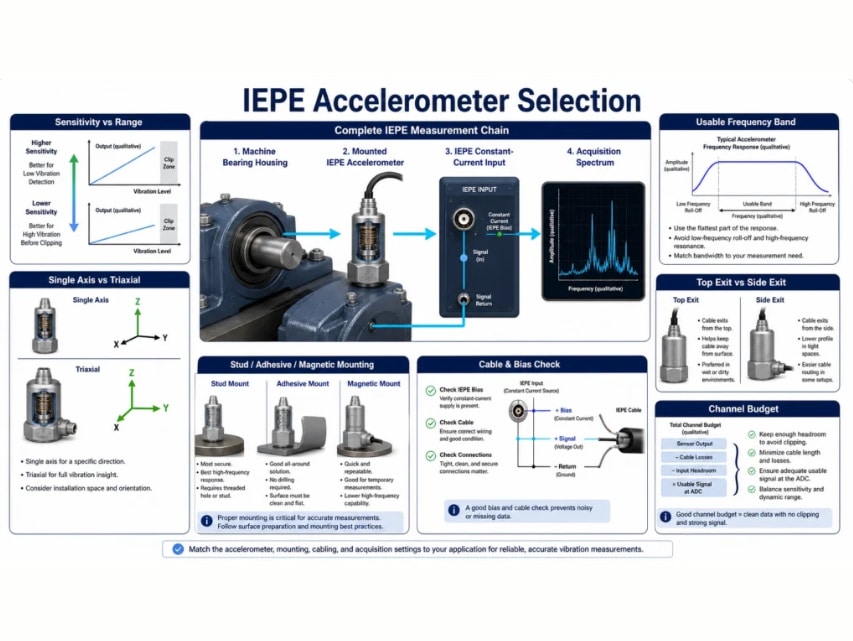

Verstehen Sie die gesamte IEPE-Messkette
Die mechanische Eingangsgröße wird über die Befestigungsschnittstelle und den Sensorsockel an das piezoelektrische Element weitergeleitet. Die integrierte Elektronik wandelt das hochohmige Ladungssignal in ein niederohmiges Spannungssignal um, das über dieselbe Zweidrahtverbindung wie die Konstantstromversorgung übertragen wird. Der Erfassungskanal entfernt die Gleichstromvorspannung und digitalisiert die dynamische Komponente.

Die Kompatibilität umfasst daher mehr als nur die Form des Steckers. Überprüfen Sie den Konstantstrompegel, die Compliance-Spannung, den Vorspannungsbereich, die Wechselstromkopplung, die Kabelkapazität, den Eingangsbereich, die Abtastrate, die Anti-Aliasing-Filterung und die Erdung. Ein Sensor kann mechanisch geeignet sein und dennoch übersteuern, weil dem Kanal Spannungsreserve fehlt, oder verrauscht erscheinen, weil der gewählte Messbereich weit über dem Nutzsignal liegt.
