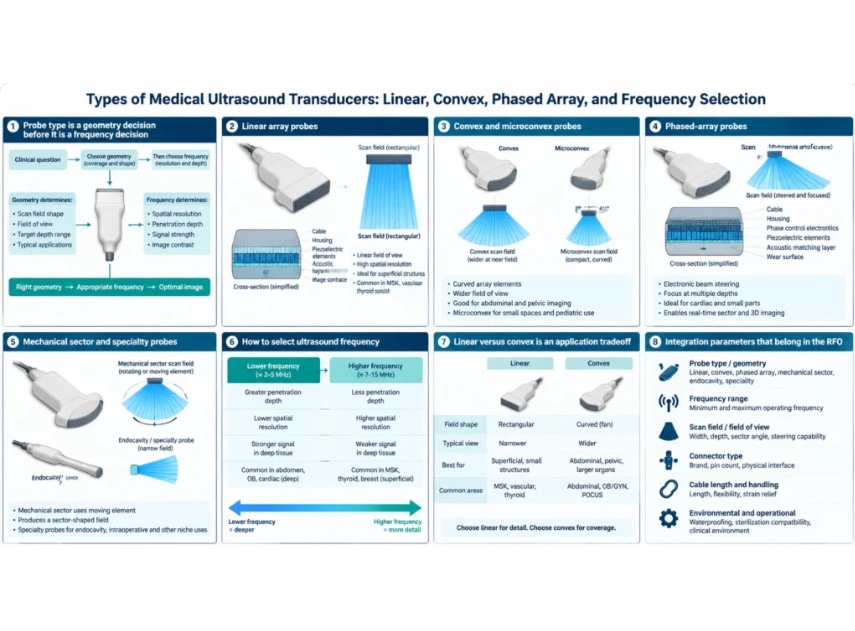

Arten von medizinischen Ultraschallwandlern: lineare, konvexe, Phased-Array- und Frequenzauswahl-Wandler

{{{sourceTextContent.subTitle}}}

Arten von medizinischen Ultraschallwandlern: lineare, konvexe, Phased-Array- und Frequenzauswahl-Wandler

{{{sourceTextContent.description}}}

Die Wahl des Sondentyps ist in erster Linie eine geometrische Entscheidung und erst in zweiter Linie eine frequenzbezogene Entscheidung.
Ein medizinischer Ultraschallwandler wandelt elektrische Anregung in akustische Impulse und zurückkehrende Echos in elektrische Signale um. Der Sondentyp bestimmt, wie die Elemente angeordnet sind, wie der Strahl gesteuert wird und welches Sichtfeld das System abdeckt. Die Frequenz sorgt dann innerhalb dieser Geometrie für einen Kompromiss zwischen Eindringtiefe und räumlicher Auflösung.

Für ein OEM-Projekt reicht die Angabe „linear oder konvex“ nicht aus. Definieren Sie die klinische Anwendung, die Zieltiefe, das Zugangsfenster, die Grundfläche, die Kanalanzahl, den Stecker, die Strahlformungsarchitektur, die akustischen Ausgangsgrenzen, die Reinigungsmethode und den Zulassungsweg. Ein Schallkopf ist eine Komponente eines Medizinprodukts und bestimmt nicht allein die diagnostische Leistungsfähigkeit.

Lineare Array-Sonden
Bei einem linearen Array sind die Elemente entlang einer geraden Öffnung angeordnet und erzeugen normalerweise ein rechteckiges Bild. Sein breiter Nahfeldkontakt und die parallelen Abtastlinien eignen sich für oberflächliche Strukturen, den vaskulären Zugang, die Bildgebung des Bewegungsapparats und andere Anwendungen, die feine Details nahe der Oberfläche erfordern.

Lineare Sonden arbeiten oft mit höheren Frequenzen als allgemeine Abdomensonden. Das verbessert die Auflösung, verringert jedoch die Eindringtiefe. Die Abtastfläche kann für schmale akustische Fenster zu groß sein, und der Elementabstand muss kontrolliert werden, um Beugungslappen beim Schwenken zu minimieren.
