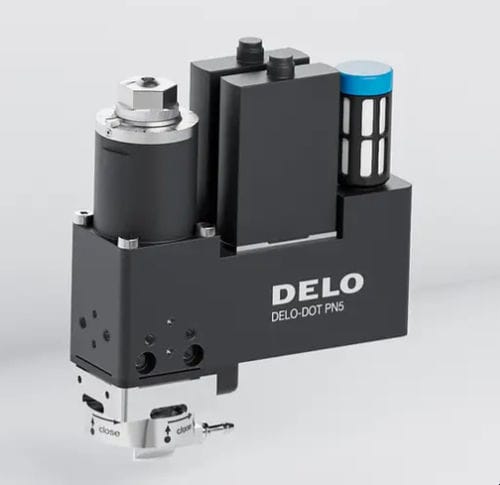

DELO präsentiert Jetventil DELO-DOT PN5 LV für kleinste Mengen

DELO stellt ein weiteres Mikrodosierventil vor. Das pneumatische Jetventil DELO-DOT PN5 LV ist für das Dosieren von dünnflüssigen Klebstoffen und anderen Medien in miniaturisierten Anwendungen konzipiert. Durch seine kompakte Bauform benötigt es in P

Das Gerät erweitert das bestehende Portfolio an Dosierventilen. Während das 2022 vorgestellte, technisch eng verwandte DELO-DOT PN5 für höchste Viskositäten und hochgefüllte Materialien entwickelt wurde, zielt die LV-Variante (LV = low viscosity) vor allem auf das Dosieren kleinster Tropfengrößen niedrig- und mittelviskoser Medien mit bis zu 35.000 mPa·s ab.

Wechseldüsen mit verschiedenen Durchmessern sowie der flexibel einstellbare Stößelhub sorgen für einen präzisen und zuverlässigen Auftrag unterschiedlicher Tropfengrößen. Minimal lassen sich Volumina von rund 1 nl erreichen, was Tropfendurchmessern von 250 µm und darunter entspricht.

Kompakte und leichte Bauweise

Durch seine kompakten Abmessungen von 68 mm × 19 mm × 90 mm (B x T x H) benötigt DELO-DOT PN5 LV in Produktionsanlagen ausgesprochen wenig Bauraum. Sein geringes Gewicht von nur 240 g ermöglicht eine große Beschleunigung des Ventils oder alternativ eine kleinere Auslegung von Achsen und deren Antrieben. Zudem unterstützt es Hochgeschwindigkeitsprozesse mit einer Dauer-Dosierfrequenz von bis zu 250 Hz.

Der Antrieb des DELO-DOT PN5 LV ist auf eine Betriebszeit von über einer Milliarde Zyklen ausgelegt, was höchsten Ansprüchen an Robustheit gerecht wird. Das Fluid-Stößelmaterial der Jetventile wurde aus widerstandsfähigen Werkstoffen wie Keramik und Hartmetall gefertigt. Dank des zweiteiligen Stößels können Nutzer sowohl den Stößel als auch die Düse im Falle von Verschleiß, beispielsweise am Ende des Lebenszyklus, selbst austauschen. Der Bajonettverschluss erlaubt einen unkomplizierten Ausbau ohne jegliches Werkzeug. Auch eine Reinigung der Fluidik ist so mit minimalem Aufwand möglich.

Die Vorteile im Überblick:

- Hohe Prozesssicherheit durch hochpräzise Klebstoffdosierung

- Kürzeste Taktzeiten durch hohe Dosierfrequenz von bis zu 300 Hz

- Kleinste Tropfengröße selbst bei hochviskosen Klebstoffen erleichtert die Bauteil-Miniaturisierung

Hohe Dosiergeschwindigkeiten möglich

Im Gegensatz zu Nadeldosierern erfolgt der Klebstoffauftrag bei Jetventilen völlig berührungslos, wodurch eine Kollision von Dosierventil und Bauteil ausgeschlossen wird. Das ist besonders bei komplexen Dosiergeometrien von Vorteil. Da keine Bewegung in z-Richtung erforderlich ist, ermöglicht das Jetten von Klebstoffen zudem höhere Dosiergeschwindigkeiten.

In unserer Broschüre finden Sie weitere Informationen zu den Mikrodosierventilen DELO-DOT PN5 und DELO-DOT PN5 LV. Mit dem DELO-DropX VP2 können Sie Ihre Dosiergeräte zudem gründlich und einfach reinigen.
