Leistungstransformatoren für Umspannwerke - Aufbautransformatoren

ANSI, NEMA, IEEE, Anschlusstransformatoren, Leistungstransformatoren für Umspannwerke

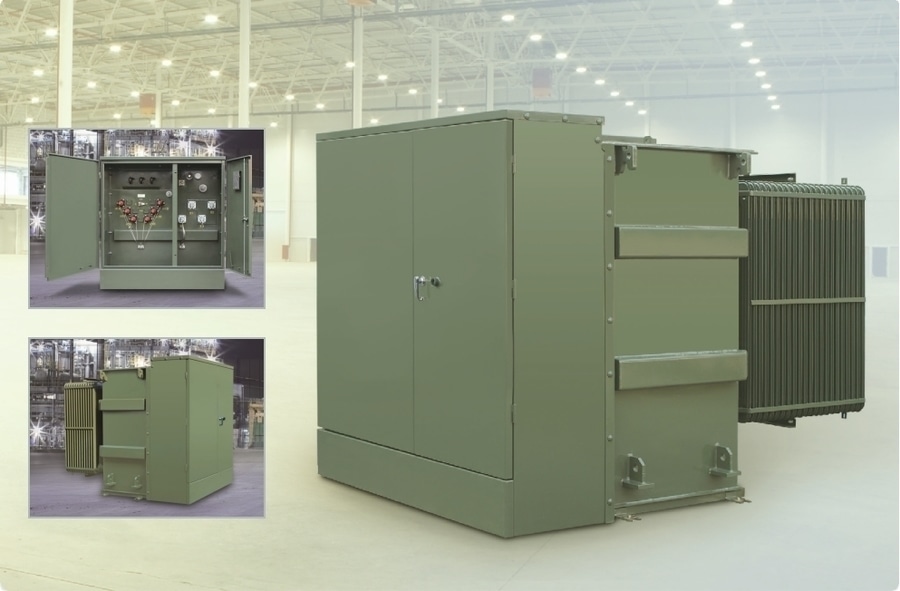

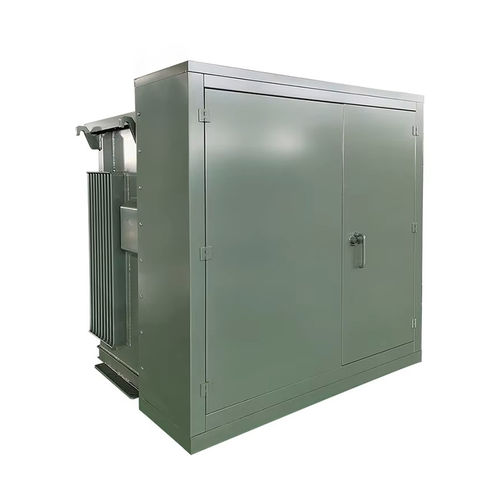

Der dreiphasige Aufbautransformator ist so konzipiert, dass er die Umwelt vor Gefahren schützt.

Alle Transformatoren werden speziell entwickelt und hergestellt, um die genauen Spezifikationen des Kunden zu erfüllen.

Die neuesten anwendbaren Normen (ANSI, NEMA, IEEE) wurden auf alle Aufbautransformatoren angewendet.

Dreiphasen-Feldtransformatoren sind in den Ausführungen "live-front" oder "dead-front" erhältlich.

Sowohl die Radial- als auch die Schleifenspeisekonfigurationen werden auf der Grundlage der ANSI-Normen gebaut.

Die dead-front-Durchführungskonfigurationen entsprechen ANSI C57.12.26, livefront gemäß ANSI C57.12.22.

Dieses stellt zur unterirdischen Versorgung des elektrischen Energieversorgungssystems her, das Verteilungslinie im Land als verwendbarer Transformator an der Schönheit der Stadtumwelt begräbt.

Die Qualität des gewellten Heizkörpers ist besser als die des Plattenheizkörpers, der hauptsächlich in bestehenden Anlagen verwendet wird.

Das bewährte Design von Dowei Electric bietet eine ausgezeichnete mechanische Festigkeit, die durch jahrelangen Einsatz und spezielle Tests bewiesen wurde.

Wir geben ständig unser Bestes, um innovative Produkte in der Transformatorenindustrie einzuführen und Ihnen qualitativ hochwertige Transformatoren zu wettbewerbsfähigen Preisen zu bieten.

Standard-Eigenschaften

●65 durchschnittlicher Wicklungsanstieg

einzigartiger stufenförmig gestapelter Kern und rechteckig gewickelter Kern

●60Hz Standard, optional 50Hz

●Mineralöl, optional FR3

●Betriebsspannungen für Leistungen von 300kVA bis 1500kVA: Hochspannungen (HV):

-4160Grd Y/2400 V bis 34500 Grd Y/19920 V

-2400 bis 34500 V Delta

-Verschiedene Duale Hochspannungen

Hochspannungsanschlüsse:

-Alle Spannungen sind mit 5- oder 7-stufigen Anzapfungen erhältlich

-Zweistufige Anzapfungen sind nur für die höhere Spannung verfügbar

Niederspannung (LV):

-208Y/120 V, 480Y/277 V, 480 V , 240V , und 240 V , mit 120 V Mittelanzapfung in einer Phase

-4160Y/2400 V, 4160 V , 2400 V ,

Primäre Isolationsklassen: 35 kV, 200 kV BIL und darunter

●Betriebsspannungen für 2000kVA bis 7500kVA Leistung: Hochspannungen (HV):

-12470Grd Y/7200 V bis 34500 Grd Y/19920 V

-4160 V bis 34500 V Delta

-Verschiedene duale Hochspannungen

Spannungsabgriffe:

-Alle Spannungen sind mit 5- oder 7-stufigen Anzapfungen erhältlich

-Doppelte Spannungsanzapfungen sind nur bei den höheren Spannungen vorgesehen Niederspannungen (LV):

-480Y/277V, 480V , 240V

-4160Y/2400V, 4160V , 2400V

●Impedanzrichtlinien:

300kVA-500kVA : 2,8-5,0% nominal

750kVA-2500kVA: 5,75% Nennwert

3000kVA-7500kVA : siehe LSIS-Transformatoren.

●Tank : Baustahl, optional Edelstahl

● Angeschraubter Schrank mit abnehmbarer Schwelle mit folgenden Tiefen :

-19" tief für 300kVA bis 750 kVA

-22" tief für 1000kVA bis 1500kVA

-24" tief für 2000 kVA bis 3750 kVA

-30" tief für 5000 kVA bis 7500 kVA

●HV- und LV-Fachtüren - aufklappbar und abhebbar mit 120˚-Haltestangen

●Türscharniere aus rostfreiem Stahl

hV/LV-Abteilbarriere aus Stahl

●Verriegelung mit einem Pentahead-Bolzen an der Niederspannungsraumtür und zwei Pentahead-Bolzen an der HV-Raumtür - einschließlich 3-Punkt-Verriegelung

●HV-Anschluss:

-Live-Front-geklemmte und abnehmbare HV-Durchführungen mit Augenschraube, Klemmverbinder

●LV-Anschluss:

-Extern geklemmte Polymer- und Porzellan-NV-Durchführung mit 4-12-Loch-Kabelschuhen

●Schild nach ANSI-Anforderung

●Selbstbetätigendes Druckbegrenzungsventil

●Öl-Einfüllstopfen

●1" Ablassventil mit Probenehmer für 750 kVA und mehr

●Abnehmbares NS-Neutralerdungsband; je nach Bedarf

●Xo/Ho für Y-Y angeschlossene Transformatoren

●Kühltafeln

●Haltbare, korrosionsbeständige Pulverbeschichtung in Munsell Green 7GY3.29/1.5 oder ANSI#70 Gray 5.0BG7.0/0.4

●NEMA-Tankbodenplatten

●Vier(4) Hebeösen

●Aufhängevorrichtungen

●Vorrichtung für Flüssigkeitsstandanzeiger

●Vorrichtung für Flüssigkeits-Temperaturmessgerät

●Vorrichtung für Druck-Vakuummeter

●Vorrichtung für Druckbegrenzungsventil
