Toter Tank-Leitungsschutzschalter

{{{sourceTextContent.subTitle}}}

72.5 kV bis 550 kV

{{{sourceTextContent.description}}}

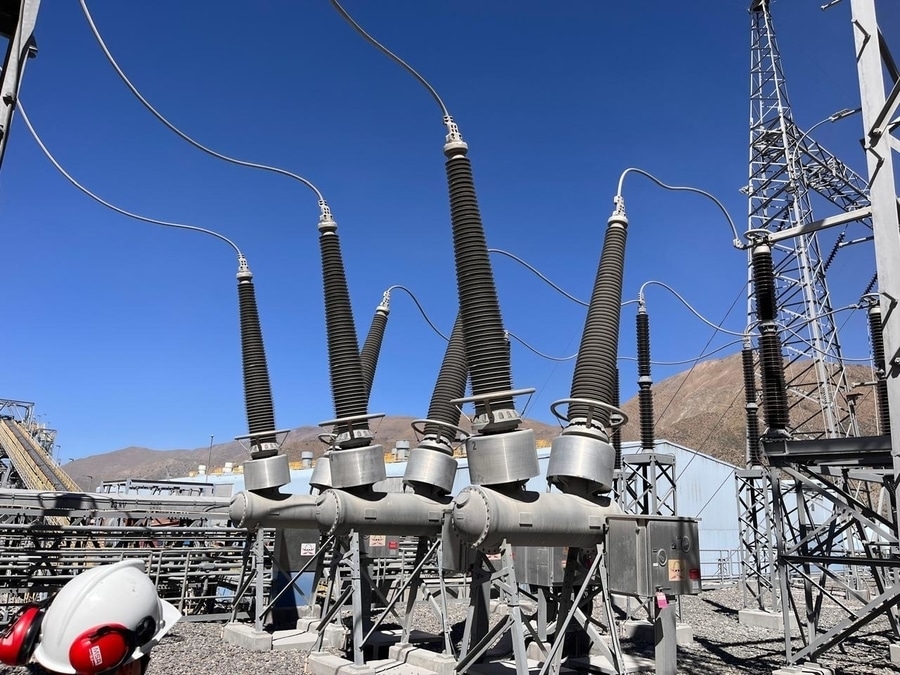

Toter Tankschutzschalter - der gut geerdete

Für Anwendungen von 72,5 kV bis 550 kV
Im Gegensatz zu den stromführenden Kesselschutzschaltern haben die Kesselschutzschalter eine metallgekapselte Unterbrechereinheit, und das Gehäuse ist immer geerdet. Daher werden sie auch als "dead tank circuit breakers" bezeichnet. Für bestimmte Umspannwerkskonstruktionen können statt der standardmäßigen spannungsführenden Kesselschutzschalter Totkesselschutzschalter erforderlich sein. Der Panzertrennschalter bietet besondere Vorteile, wenn das Schutzkonzept den Einsatz mehrerer Stromwandler pro Polgruppe erfordert.

Wichtigste Merkmale eines Panzertrennschalters:
-Ringkernstromwandler auf Durchführungen (kompakte Bauweise)
-Hohe Kurzschlussausschaltströme möglich (bis zu 63 kA mit einer Unterbrechereinheit)
-Keine Kriechstrecke über die Unterbrechereinheit
-Geringe Impulsbelastung der Sockel
-Niedriger Schwerpunkt der Sockel (höhere seismische Belastbarkeit)
-Heizsystem für Niedertemperaturanwendungen verfügbar
-Gasisolierte Komponenten gewährleisten höchste Verfügbarkeit bei minimalem Wartungsaufwand
-Metallgekapselte Unterbrechereinheit (geerdetes Gehäuse)

Stromwandler
Die Totraum-Leistungsschalter können zu Mess- oder Schutzzwecken mit Durchsteck-Stromwandlern ausgerüstet werden, die die Anforderungen nach internationalen Normen wie IEC, ANSI usw. erfüllen.
Die Stromwandler sind in wetterfesten Gehäusen auf beiden Seiten jedes Leistungsschalterpols untergebracht und befinden sich am Fuß der Durchführungen, wobei die Stromwandlerleitungen im Schaltschrank an Kurzschlussklemmen enden. Unser Standardgehäuse bietet Platz für bis zu drei Stromwandler pro Durchführung.
