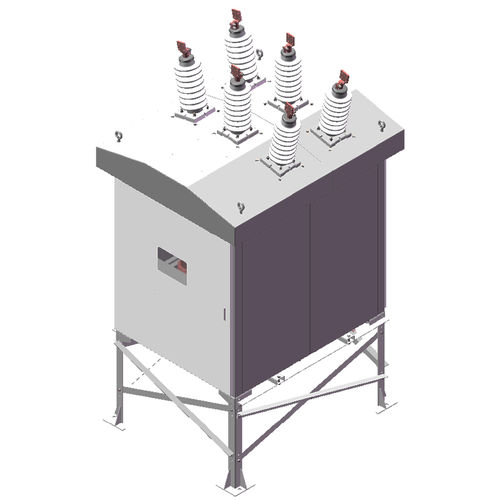

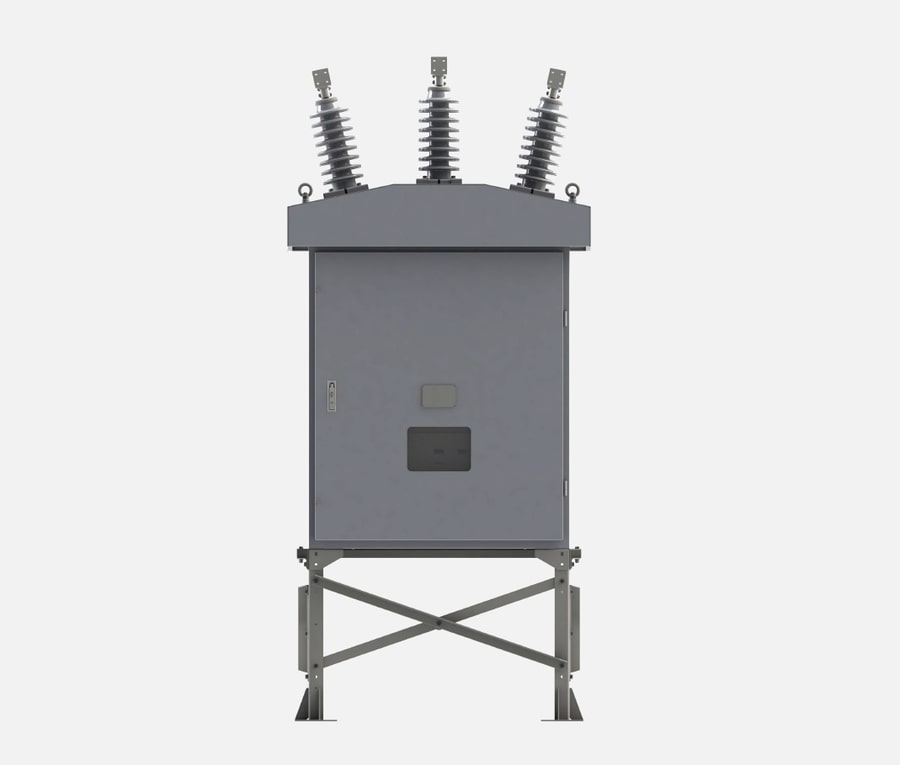

Umspannwerk Vakuum-Leistungsschalter, Hundehütte

{{{sourceTextContent.subTitle}}}

Mittelspannungs-Verteilungs-Leistungsschalter

{{{sourceTextContent.description}}}

Vakuum-Leistungsschalter der Baureihe OVCB
-Bemessungsbetriebsspannung: 12 kV, 15 kV, 17,5 kV und 36 kV, bis zu 40,5 kV
-Blitzimpulspegel (BIL): 75 kV, 125 kV bis 185 kV
-Bemessungsdauerstrom: 630 A bis zu 3.150 A
-Bemessungs-Kurzzeitstromfestigkeit: 20 kA, 25 kA und 31,5 kA bis zu 40 kA

Fortschrittliche Technologie für verbesserte Zuverlässigkeit
Durch die Kombination der neuesten Entwicklungen in der Leistungsschaltertechnologie mit weltweit anerkannter Qualität sind die Vakuum-Unterstations-Leistungsschalter des Typs OVCB die fortschrittlichsten Mittelspannungs-Leistungsschalter auf dem Markt.
- Einhaltung der IEC/IEEE/ANSI-Normen
Entwickelt und getestet gemäß den IEC/IEEE/ANSI-Normen.
- ISO 9001-Zertifizierung
Entwickelt und hergestellt in einem nach ISO 9001 zertifizierten Werk.
- Hoch erdbebensichere Konstruktion
Hoch erdbebensichere Konstruktion gemäß ETGI-1.020/IEEE-693.

Vorteile
- Hochgeschwindigkeitsbetrieb - Unterbrechungszeit von drei Zyklen oder weniger.
- Lange Lebensdauer - Eingebettete Polunterbrecher schützen die Kontakte vor korrodierenden Elementen und Verschmutzung.
- Einfache Wartung - Unterbrecherbaugruppen und Kontaktverschleißanzeigen sind über eine verschraubte Platte zugänglich.
- Zuverlässigkeit - Ein Minimum an beweglichen Teilen im bewährten motorgetriebenen, federbelasteten modularen Betriebsmechanismus.
- Langlebigkeit - Vakuum-Leistungsschalter verwenden eine spezielle Konvektionsbelüftungstechnologie mit einem Vakuumschalter mit extrem niedrigem Widerstand, wodurch der Temperaturanstieg, der durch den Langzeitbetrieb des Vakuum-Leistungsschalters verursacht wird, erheblich reduziert und der Leistungsverlust verringert wird.

Standard-Merkmale
- Porzellan-Trockendurchführungen mit erweiterter Kriechstrecke.
- Mehrstufige Stromwandler mit Durchführungen für Messung und Schutz.
- Fenster zur Anzeige von Statusanzeigen und Betriebszähler.
- Standardkonfiguration für 1 schließende Spule und 2 öffnende Spulen.
- 12-poliger Hilfsschalter (6 'a'- und 6 'b'-Kontakte), Fallenprüfschalter.
- Modularer Betriebsmechanismus mit integriertem manuellen Ladegriff.
- Erhältlich für erweiterte Stromwandler-, Spannungswandler-, Zähler- und Relaismontage in einem IP55-Metallgehäuse.
