Mittelspannungs-Umspannwerk für Verteilungsnetze

{{{sourceTextContent.subTitle}}}

Mittelspannungs-Umspannwerk

{{{sourceTextContent.description}}}

Mittelspannungs-Umspannwerk (MV-Umspannwerk)

Eine Mittelspannungs-Umspannstation (MV-Umspannstation), auch als Mittelspannungs-Umspannwerk, Kompakt-Umspannwerk oder MV/LV-Verteilerstation bezeichnet, ist eine elektrische Anlage, die Mittelspannungsstrom aufnimmt, ihn in Niederspannung umwandelt und den Strom an Endverbraucher oder industrielle Verbraucher verteilt.

Sie ist ein wichtiger Bestandteil von Verteilungsnetzen und wandelt typischerweise Spannungen wie 6,6 kV, 10 kV, 11 kV, 13,8 kV, 20 kV, 22 kV, 24 kV oder 33 kV in 400 V/415 V/480 V-Niederspannungssysteme umwandelt.

1. Hauptfunktionen
Spannungsumwandlung
Wandelt um:
Mittelspannungs-Netzversorgung
(6–35 kV)

Mittelspannungs-Umspannwerk
Niederspannungs-Verteilungsversorgung
(400/415/480 V)

Stromverteilung
Versorgt mit Strom:
·Industrieanlagen
·Gewerbegebäude
·Wohngebiete
·Anlagen für erneuerbare Energien
·Infrastruktureinrichtungen

2. Hauptkomponenten

1) Mittelspannungsschaltanlage
Steuert und schützt die eingehende Mittelspannungsversorgung.
Umfasst:
·Lasttrennschalter (LBS)
·Vakuum-Leistungsschalter (VCB)
·Trennschalter
·Erdungsschalter
·Schutzrelais
·Überspannungsableiter

Typische Nennwerte:
12 kV
24 kV
36 kV

2) MS-/NS-Transformator
Die wichtigste Anlage zur Spannungsumwandlung.
Gängige Transformatorentypen:
Ölgefüllter Transformator
·Hoher Wirkungsgrad
·Hohe Leistung
·Einsatz im Außenbereich

Trockentransformator
·Installation im Innenbereich
·Brandschutzanwendungen
·Geringer Wartungsaufwand

Typische Nennleistungen:
100 kVA bis über 10 MVA

3) Niederspannungsschaltanlage
Verteilt den transformierten Strom an Niederspannungslasten.
Umfasst:
·ACB (Luftleistungsschalter)
·MCCB
·MCB
·Sammelschienensystem
·Messgeräte

4) Schutz- und Steuerungssystem
Bietet:
·Überstromschutz
·Erdschlussschutz
·Transformatorschutz
·Temperaturüberwachung
·Fernüberwachung

5) Hilfssysteme
Können Folgendes umfassen:
·Gleichstrom-Steuerstromversorgung
·Batterieladegerät
·SCADA-Kommunikation
·Beleuchtung
·HLK-Anlage
·Brandschutz

3. Arten von Mittelspannungs-Umspannwerken

A.) Kompakt-Umspannwerk (CSS)
Werkseitig gefertigte integrierte Einheit:
·Mittelspannungs-Schaltanlage + Transformator + Niederspannungs-Schaltanlage
Vorteile:
·Kompakte Bauweise
·Schnelle Installation
·Geringer Bauaufwand
Anwendungsbereiche:
·Städtische Verteilung
·Solarparks
·Gewerbeanlagen

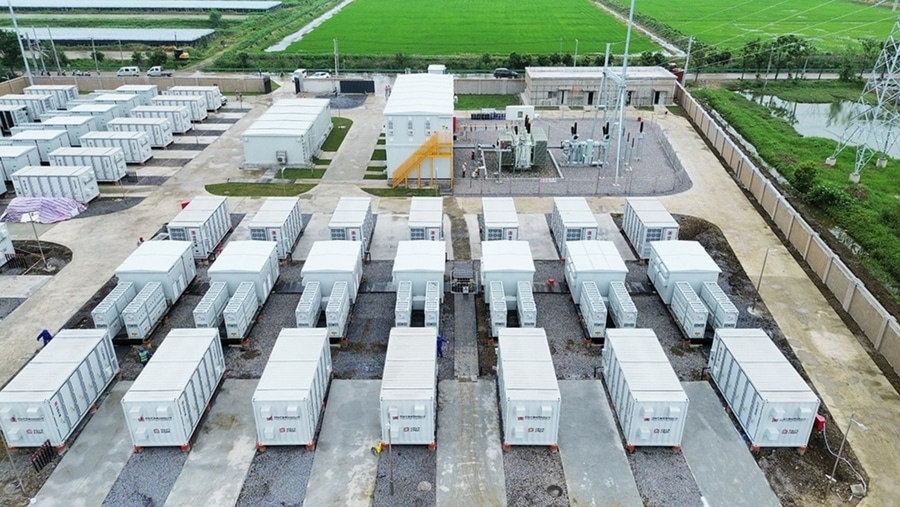

B.) Vorgefertigte Umspannstation
Auch bezeichnet als:
·E-House-Umspannstation
·Paket-Umspannstation
Merkmale:
·Werkseitig montiert
·Containerbauweise
·Einfacher Transport
Anwendungsbereiche:
·Bergbau
·Öl und Gas
·Erneuerbare Energien

C.) Mittelspannungs-Transformatorstation für den Außenbereich
Installation im Freien:
Komponenten:

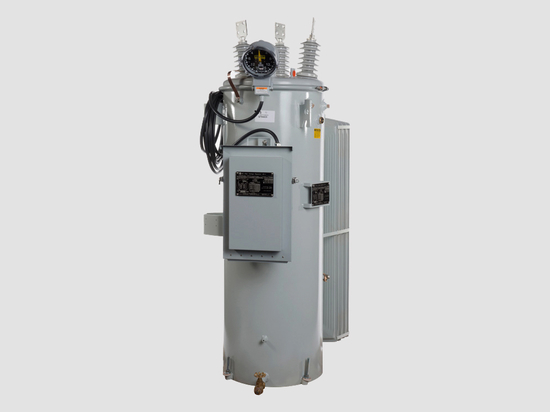

·Mast- oder bodenmontierter Transformator
·Mittelspannungs-Schaltanlage
·Niederspannungs-Verteiler
Anwendungsbereiche:
·Versorgungsnetze

D.) Mittelspannungs-Transformatorstation für den Innenbereich
Installation in Innenräumen:
·Industriegebäude
·Gewerbeeinrichtungen
·Kraftwerke
Vorteile:
·Besserer Umweltschutz
·Einfachere Wartung

4. Typische Nennwerte
·Eingangsspannung: 6,6 kV–35 kV
·Ausgangsspannung: 400 V / 415 V / 480 V
·Transformatorleistung: 100 kVA–10 MVA+
·Frequenz: 50 Hz / 60 Hz
·Schutzart: IP23–IP55 (je nach Gehäuse)
·Aufstellung: Innenbereich / Außenbereich / Containerausführung

5. Anwendungsbereiche
·Versorgungsunternehmen: Verteilerstationen

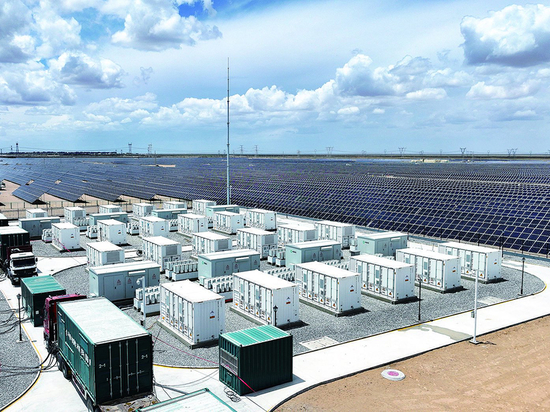

·Solarenergie: PV-Sammelsysteme
·Windenergie: Stromabnahme aus Windkraftanlagen
·Bergbau: Stromversorgung im Bergbau
·Öl und Gas: Prozessanlagen
·Rechenzentren: Stromverteilung in Rechenzentren
·Fertigung: Stromversorgungssysteme in Fabriken
·Infrastruktur: Flughäfen, Eisenbahnen, Häfen

6. Vorteile
Kompakte Bauweise
·Benötigt weniger Platz als herkömmliche Umspannwerke.
Hohe Zuverlässigkeit
·Integrierte Schutz- und Schaltfunktionen.
Einfache Installation
·Vor Auslieferung werkseitig geprüft.
·Flexible Konfiguration

Kann Folgendes umfassen:
·RMU
·GIS-Schaltanlage
·AIS-Schaltanlage
·Trockentransformator
·Öltransformator
·Intelligente Überwachungssysteme

In einem Stromverteilungssystem bildet eine Mittelspannungs-Umspannstation die Schnittstelle zwischen dem Mittelspannungsnetz und den Niederspannungsverbrauchern und vereint Mittelspannungsschutz, Spannungstransformation und Niederspannungsverteilung in einem zuverlässigen Stromversorgungspunkt.
