Niederspannungsregler (LV-Regler)

{{{sourceTextContent.subTitle}}}

Niederspannungsregler

{{{sourceTextContent.description}}}

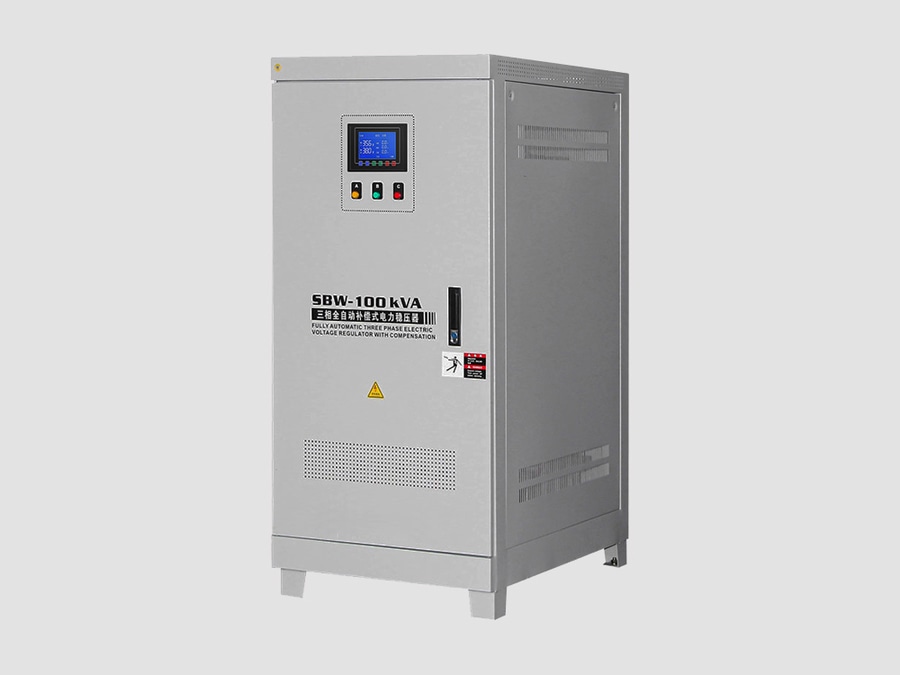

Ein Niederspannungsregler (LV-Regler), auch als automatischer Niederspannungsregler (LV-AVR) oder Spannungsstabilisator bezeichnet, ist ein elektrisches Gerät, das dazu dient, eine stabile Niederspannungs-Ausgangsspannung aufrechtzuerhalten, indem es Schwankungen in der eingehenden Stromversorgung ausgleicht.

Er wird häufig in Gewerbegebäuden, Industrieanlagen, Rechenzentren und in Systemen mit empfindlichen elektrischen Geräten eingesetzt, bei denen eine stabile Spannung erforderlich ist.

1. Typische Nennwerte
·Spannungsklasse: 100 V – 1.000 V Wechselstrom
·Gängige Systeme: 230 V, 400 V, 415 V, 480 V
·Phase: Einphasig / Dreiphasig
·Leistung: 1 kVA bis mehrere MVA
·Frequenz: 50 Hz / 60 Hz
·Regulierungsgenauigkeit: ±0,5 % bis ±5 %
·Kühlung: Naturlüftung, Zwangsbelüftung, Ölkühlung (große Geräte)

2. Hauptfunktionen
Spannungsstabilisierung
Der Niederspannungsregler gleicht Folgendes aus:
·Unterspannungszustände
·Überspannungszustände
·Spannungsabfälle
·Spannungsschwankungen
·Lange Spannungsabfälle in der Zuleitung

Beispiel:
·Eingangsspannung: 360–450 V
·Niederspannungsregler
·Stabile Ausgangsspannung: 400 V

3. Hauptkomponenten
1) Spannungsmessschaltung
Misst:
·Eingangsspannung
·Ausgangsspannung
·Laststrom
·Liefert Rückmeldung an das Regelsystem.

2) Steuereinheit
Steuert die Spannungskorrektur durch:
·Überwachung der Spannungsabweichung
·Berechnung des Korrekturwerts
·Aktivierung des Regelmechanismus
Gängige Steuerungen:
·Mikroprozessor-Steuerung
·SPS-basierte Steuerung
·Digitale Relaissteuerung

3) Spannungsregelelement
Es kommen verschiedene Technologien zum Einsatz:
A. Transformator mit Stufenschaltung
· Nutzt Transformatorstufenschaltungen zur Anpassung der Ausgangsspannung.
· Geeignet für Niederspannungsanwendungen mit hoher Leistung.
· Langsamere Reaktion, aber robust.
B. Regler mit Servomotor
· Nutzt einen motorgetriebenen variablen Transformator.
· Ermöglicht eine gleichmäßige Spannungsanpassung.
C. Statischer Spannungsregler
Verwendet Leistungselektronik:
·IGBT
·Thyristor
·PWM-Umrichter
Vorteile:
·Sehr schnelle Ansprechzeit
·Kein mechanischer Verschleiß

4. Arten von Niederspannungsreglern

A.) Automatischer Spannungsregler (AVR)
Der gängigste Typ.
Anwendungen:
·Generatoren
·Motoren
·Industrielle Lasten

B.) Verteilerspannungsregler
Einsatz in:
·Niederspannungs-Verteilertafeln
·Gewerbegebäuden
·Fabriken

C.) Servospannungsregler
Merkmale:
·Hohe Genauigkeit
·Stufenlose Regelung
·Geeignet für empfindliche Verbraucher
Anwendungsbereiche:
·CNC-Maschinen
·Medizinische Geräte
·Laborgeräte

D.) Statischer Spannungsregler
Merkmale:
·Ansprechzeit im Millisekundenbereich
·Keine beweglichen Teile
·Hohe Zuverlässigkeit
Anwendungsbereiche:
·Rechenzentren
·Halbleiterfertigung
·Automatisierungssysteme

5. Anwendungsbereiche
·Fertigung: CNC-Maschinen, Fertigungslinien
·Rechenzentren: Stromschutz für Server
·Krankenhäuser: Medizinische Geräte
·Gewerbegebäude: HLK- und Beleuchtungssysteme
·Telekommunikation: Netzwerkgeräte
·Erneuerbare Energien: Stabilisierung des Ausgangs von Niederspannungs-Wechselrichtern
·Wohngebäude: Schutz empfindlicher Elektronik

6. Vorteile
Geräteschutz
Verhindert Schäden durch:
·Hochspannung
·Niederspannung
·Spannungsschwankungen
·Verbesserte Geräteleistung
Sorgt für einen stabilen Betrieb von:
·Motoren
·Antrieben
·Steuerungssystemen
·Reduzierte Ausfallzeiten
Vermeidet:
·Motorabschaltungen
·SPS-Ausfälle
·Neustarts elektronischer Geräte
·Bessere Stromqualität
Verbessert:
·Spannungsstabilität
·Systemzuverlässigkeit

In einem Niederspannungsnetz fungiert ein Niederspannungsregler als automatischer Spannungsstabilisator und stellt sicher, dass elektrische Verbraucher trotz Schwankungen in der Eingangsversorgung eine konstante und zuverlässige Spannung erhalten.
