Mittelspannungs-Sanftanlasser (MV) zum Starten und Stoppen von Motoren

{{{sourceTextContent.subTitle}}}

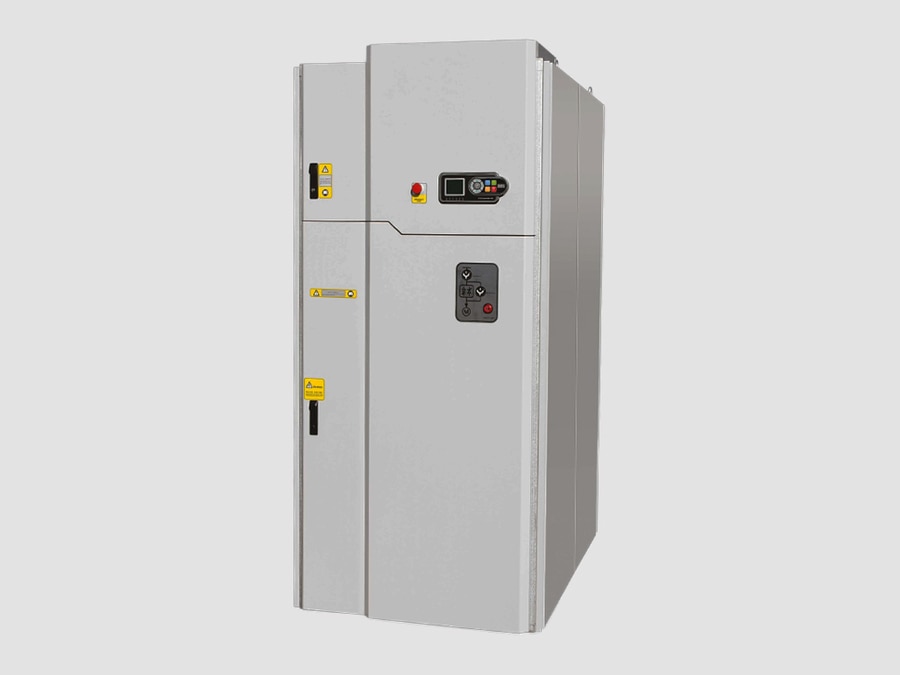

Mittelspannungs-Sanftanlasser (MV)

{{{sourceTextContent.description}}}

Ein Mittelspannungs-Sanftanlasser (MV) ist ein halbleiterbasiertes Motorstartgerät, das dazu dient, Mittelspannungs-Wechselstrommotoren durch allmähliches Erhöhen und Verringern der angelegten Spannung sanft zu starten und zu stoppen. Er reduziert den hohen Einschaltstrom und die mechanische Belastung, die beim Direktstart (DOL) auftreten. Die meisten MV-Softstarter verwenden Thyristoren (SCRs) zur Spannungssteuerung und ein Bypass-Schütz, um Leistungsverluste zu vermeiden, sobald der Motor seine volle Drehzahl erreicht hat.

Typischer Spannungsbereich
·2,3 kV
·3,3 kV
·4,16 kV
·6,6 kV
·11 kV
·13,8 kV (einige Modelle)

Hauptkomponenten
·SCR-Leistungsmodule (Thyristoren)
·Vakuum-Bypass-Schütz
·Vakuum-Trennschütz
·Stromwandler (CTs)
·Spannungswandler (VT)
·Mikroprozessorgesteuerte Steuerung
·Schutzrelais
·Kühlsystem (Luft oder Flüssigkeit, je nach Nennleistung)

Funktionsprinzip
·Ein Startbefehl wird erteilt.
·Die SCRs legen zunächst eine reduzierte Spannung an den Motor an.
·Die Ausgangsspannung wird entsprechend der programmierten Beschleunigungszeit schrittweise erhöht.
·Motorstrom und Anlaufdrehmoment steigen gleichmäßig an.
·Sobald die Nenndrehzahl erreicht ist, schließt das Bypass-Schütz.
·Die SCRs werden umgangen, und der Motor wird mit minimalen Verlusten direkt aus dem Netz betrieben.
·Beim Stoppen sorgt eine geregelte Spannungsabsenkung für eine sanfte Verzögerung, sofern der Sanftstopp aktiviert ist.

Hauptmerkmale
·Einstellbare Anlaufstrombegrenzung
·Einstellbare Spannungsanstiegs-/Abfallkurve
·Sanftanlauf und Sanftstopp
·Kick-Start-Funktion für Lasten mit hoher Trägheit
·Integrierter thermischer Motorschutz
·Phasenausfall- und Phasenunsymmetrieschutz
·Überstrom- und Überlastschutz
·Unterspannungs- und Überspannungsschutz
·Kommunikationsprotokolle wie Modbus, Profibus, Profinet und Ethernet/IP (modellabhängig)

Vorteile
·Reduziert den Anlaufstrom auf ca. 2–4 × Nennstrom (im Vergleich zu 6–8 × Nennstrom beim Direktstart).
·Minimiert die mechanische Belastung von Wellen, Kupplungen, Getrieben und Riemen.
·Reduziert Spannungseinbrüche im Stromnetz.
·Verlängert die Lebensdauer von Motor und angetriebenen Anlagen.
·Geringere Installations- und Betriebskosten als bei einem Frequenzumrichter (VFD), wenn keine Drehzahlregelung erforderlich ist.
·Verbessert den Pumpenbetrieb durch Verringerung des Wasserschlags.

Typische Anwendungsbereiche
·Kreiselpumpen
·Wasseraufbereitungsanlagen
·HLK-Ventilatoren
·Kompressoren
·Förderbänder
·Brecher
·Kugelmühlen
·Gebläse
·Motoren für industrielle Prozesse
·Bergbau, Zementindustrie, Stahlindustrie, Öl- und Gasindustrie sowie Kraftwerke

Typische technische Spezifikationen
·Nennspannung: 2,3–13,8 kV
·Nennleistung: 200 kW bis 15 MW+
·Frequenz: 50/60 Hz
·Anlaufstrom: einstellbar (typischerweise 2–4 × FLA)
·Anlaufzeit: 1–60 s (einstellbar)
·Schutzart: IP31, IP42, IP54 (je nach Gehäuse)
·Kühlung: Naturlüftung oder Zwangslüftung

Führende Hersteller
·ABB
·Siemens
·Schneider Electric
·Rockwell Automation (Allen-Bradley)
·WEG
·Motortronics
·AuCom
·Toshiba
·Eaton

Mittelspannungs-Sanftanlasser kommen häufig dort zum Einsatz, wo ein sanftes Anlaufen und Stoppen erforderlich ist, eine stufenlose Drehzahlregelung jedoch nicht notwendig ist. Damit sind sie eine kostengünstige Lösung für große Mittelspannungsmotoren mit fester Drehzahl.
