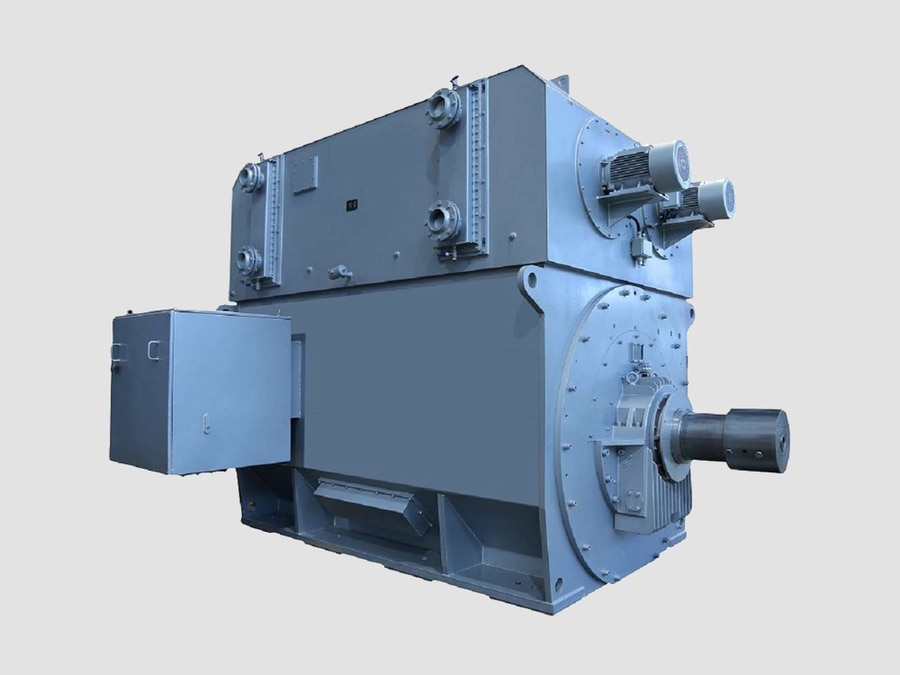

Mittelspannungsmotor (MV-Motor) für industrielle Hochlastanwendungen

{{{sourceTextContent.subTitle}}}

MV Motor

{{{sourceTextContent.description}}}

Ein Mittelspannungsmotor (MS-Motor) ist ein Elektromotor, der für den Betrieb bei mittleren Spannungswerten ausgelegt ist, typischerweise von 1 kV bis 35 kV (und in einigen Anwendungen bis zu 69 kV). MS-Motoren werden zum Antrieb großer industrieller Lasten eingesetzt, bei denen hohe Leistung, Wirkungsgrad und Zuverlässigkeit erforderlich sind.

Zu den gängigen Anwendungsbereichen gehören:
·Pumpen
·Ventilatoren
·Kompressoren
·Förderanlagen
·Brecher
·Mühlen
·Große Prozessanlagen

1. Funktionsprinzip

Mittelspannungsmotoren wandeln elektrische Energie durch elektromagnetische Wechselwirkung zwischen Stator und Rotor in mechanische Energie um.

Wenn Wechselspannung angelegt wird:
·Erzeugt die Statorwicklung ein rotierendes Magnetfeld.
·Der Rotor folgt diesem rotierenden Feld.
·Es entsteht ein mechanisches Drehmoment.
·Die Welle treibt die angeschlossene Last an.

2. Hauptkomponenten

A.) Stator
Der stationäre Teil des Motors.
Umfasst:
·Stahlblechkern
·Dreiphasige Mittelspannungswicklung
·Isolationssystem
Funktionen:
·Erzeugt ein rotierendes Magnetfeld
·Hält hohen Spannungsbelastungen stand

B.) Rotor
Der rotierende Teil.
Typen:
·Käfigläufer
·Robuste Bauweise
·Geringer Wartungsaufwand
·Üblich bei Pumpen und Ventilatoren
·Gewickelter Rotor
·Externe Widerstandssteuerung möglich
·Hohes Anlaufdrehmoment
·Wird bei hohen Anlauflasten eingesetzt

C.) Lager
Stützen die rotierende Welle.
Typen:
·Gleitlager
·Wälzlager
·Große Mittelspannungsmotoren verwenden häufig Gleitlager, um eine hohe Zuverlässigkeit zu gewährleisten.

D.) Kühlsystem
Kühlverfahren:
·Vollständig gekapselt und lüftergekühlt (TEFC)
·Luft-Luft-Kühlung (TEAAC)
·Luft-Wasser-Kühlung (TEWAC)
·Offene Belüftungskühlung

E.) Anschlusskasten
Stellt die Verbindung her zwischen:
·Mittelspannungs-Versorgungskabel
·Motorwicklung
Ausgelegt für:
·Hochspannungsisolierung
·Kontrolle der Zugkraft an den Kabelanschlüssen

3. Arten von Mittelspannungsmotoren

A.) Mittelspannungs-Asynchronmotor
Der gängigste Typ.
Merkmale:
·Einfacher Aufbau
·Hohe Zuverlässigkeit
·Geringer Wartungsaufwand
Anwendungen:
·Pumpen
·Ventilatoren
·Kompressoren

B.) Mittelspannungs-Synchronmotor
Merkmale:
·Läuft mit konstanter Drehzahl
·Hoher Wirkungsgrad
·Kann eine Blindleistungskompensation gewährleisten
Anwendungen:
·Große Kompressoren
·Kugelmühlen
·Zementwerke

C.) Mittelspannungs-Läuferwicklungsmotor
Merkmale:
·Hohes Anlaufdrehmoment
·Drehzahlregelbarkeit
Anwendungen:
·Brecher
·Hebezeuge
·Förderanlagen

4. Typische Spezifikationen von Mittelspannungsmotoren
·Spannung: 1 kV – 35 kV
·Nennleistung: 200 kW – über 50 MW
·Frequenz: 50/60 Hz
·Drehzahl: 300–3600 U/min
·Wirkungsgrad: 90–97 %
·Schutzart: IP23–IP56
·Isolationsklasse: F oder H
·Kühlung: Luft-/Wasserkühlung

5. Motorstartverfahren

A.) Direktstart (DOL)
Vorteile:
·Einfach
·Kostengünstig
Nachteile:
·Hoher Anlaufstrom

B.) Spannungsreduzierter Starter
Beispiele:
·Autotransformator-Starter
·Drosselstarter
·Sanftanlasser
Vorteile:
·Geringerer Anlaufstrom
·Geringere mechanische Belastung

C.) Frequenzumrichter (VFD)
Bietet:
·Variable Drehzahlregelung
·Energieeinsparungen
·Sanfter Anlauf
Anwendungen:
·Pumpen
·Ventilatoren
·Prozessleitsysteme

6. Mittelspannungs-Motorschutz

Typische Schutzmaßnahmen umfassen:

·Elektrischer Schutz
·Überstromschutz
·Kurzschlussschutz
·Erdschlussschutz
·Phasenausfallschutz
·Negativsequenzschutz
·Blockierrotorschutz

Thermischer Schutz
·RTD-Temperatursensoren
·Lagertemperaturüberwachung
·Wicklungstemperaturüberwachung

Mechanischer Schutz
·Schwingungsüberwachung
·Lagerzustandsüberwachung

7. Anwendungsbereiche
·Öl- und Gasindustrie
·Pumpen
·Kompressoren
·Ventilatoren
·Kraftwerke
·Kesselspeisepumpen
·Kühlwasserpumpen
·Ventilatoren
·Bergbau
·Brecher
·Förderbänder
·Mühlen
·Zementindustrie
·Ofenantriebe
·Rohmühlen
·Ventilatoren
·Wasseraufbereitung
·Große Pumpstationen
·Erneuerbare Energien
·Hilfssysteme
·Großpumpen und -kompressoren

Zusammenfassung zu Mittelspannungsmotoren:
Ein Mittelspannungsmotor ist ein Hochleistungs-Elektromotor, der typischerweise bei Spannungen zwischen 1 kV und 35 kV betrieben wird und für den Dauerbetrieb großer Industrieanlagen ausgelegt ist. Die gängigsten Typen sind Mittelspannungs-Asynchronmotoren und Synchronmotoren, die sich durch hohen Wirkungsgrad, geringen Stromverbrauch und zuverlässigen Betrieb für Kraftwerke, den Bergbau, die Öl- und Gasindustrie, die Wasserversorgung sowie Anwendungen in der Schwerindustrie auszeichnen.
