MV-Fehlerstrombegrenzer – die beste Lösung zur Reduzierung des Kurzschlussstroms

{{{sourceTextContent.subTitle}}}

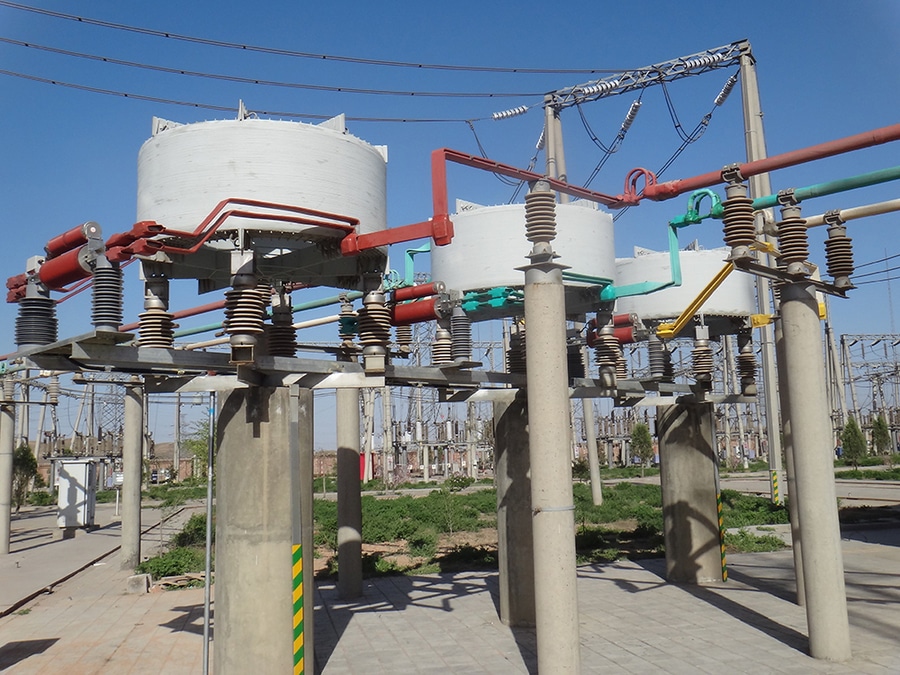

Fehlerstrombegrenzer für Mittelspannungsanlagen

{{{sourceTextContent.description}}}

Ein Mittelspannungs-Fehlerstrombegrenzer (MV-Fehlerstrombegrenzer / UFCL) ist eine Schutzeinrichtung, die dazu dient, übermäßige Kurzschlussströme in elektrischen Mittelspannungsnetzen schnell zu reduzieren. Er begrenzt die Stärke des Fehlerstroms innerhalb der ersten Millisekunden nach Auftreten eines Fehlers und trägt so zum Schutz von Schaltanlagen, Transformatoren, Kabeln, Generatoren und Verteilungsanlagen bei.

UFCL kommen häufig zum Einsatz, wenn der verfügbare Fehlerstrom die Unterbrechungsfähigkeit vorhandener Leistungsschalter übersteigt oder wenn Energieversorger die Netzkapazität erhöhen müssen, ohne große Mengen an Ausrüstung zu ersetzen.

1. Funktionsprinzip

Im Normalbetrieb:
·Der UFCL weist eine sehr niedrige Impedanz auf.
·Der Volllaststrom fließt normal.

Bei einem Kurzschluss:
·Der Fehlerstrom steigt rapide an.
·Der UFCL erhöht seine Impedanz innerhalb von Millisekunden.
·Die Spitzenstromstärke des Fehlerstroms wird reduziert.
·Vorhandene Schutzvorrichtungen können den Fehler sicher unterbrechen.

2. Hauptkomponenten

A.) Strombegrenzungselement
Die Hauptkomponente, die vorübergehend eine Impedanz erzeugt.
Mögliche Technologien:
·Supraleitendes Element
·Leistungselektronischer Wandler
·Sättigungsdrossel
·Induktive Drossel
·Halbleiterschaltelement

B.) Erkennungs- und Steuerungssystem
Funktionen:
·Erkennt einen abnormalen Stromanstieg
·Löst die Begrenzungsmaßnahme aus
·Steuert Schaltgeräte
Komponenten:
·Stromsensoren
·Digitale Steuerung
·Schnittstelle zum Schutzrelais

C.) Bypass-/Wiederherstellungssystem
Funktionen:
·Ermöglicht den Normalbetrieb nach Beseitigung des Fehlers
·Schützt die Begrenzungskomponenten
·Stellt den Zustand niedriger Impedanz wieder her

D.) Kühlsystem (bei einigen Technologien)
Erforderlich für:
·Supraleitende Fehlerstrombegrenzer
·Hochleistungselektroniksysteme
Kühlverfahren:
·Kryogene Kühlung
·Zwangsbelüftung
·Flüssigkeitskühlung

3. Vorteile
·Reduziert den Fehlerstrom: Schützt Anlagen vor hohen Kurzschlussströmen
·Schnelle Reaktion: Greift vor dem ersten Stromspitzenwert ein
·Verlängert die Lebensdauer der Anlagen: Reduziert thermische und mechanische Belastungen
·Vermeidet den Austausch von Schaltanlagen: Ermöglicht den Weiterbetrieb bestehender Leistungsschalter
·Verbessert die Netzflexibilität: Ermöglicht den Netzausbau
·Unterstützt die Integration erneuerbarer Energien: Begrenzt erhöhte Fehlerstrompegel

4. Anwendungsbereiche

Versorgungsnetze
Einsatzbereiche:
·Mittelspannungs-Umspannwerke
·Verteilungsleitungen
·Netzverbindungen

Anlagen für erneuerbare Energien
Anwendungen:
·Solar-PV-Anlagen
·Windparks
·Batteriespeichersysteme
Zweck:
·Bewältigung des erhöhten Fehlerbeitrags durch dezentrale Erzeugung

Industrieanlagen
Einsatz in:
·Stahlwerken
·Bergbauanlagen
·Chemiewerken
·Großen Produktionsstätten

Mikronetze
Bietet:
·Fehlerstrommanagement
·Schutzkoordination
·Flexiblen Betrieb

Zusammenfassung zum Mittelspannungs-Fehlerstrombegrenzer (UFCL):
Ein Mittelspannungs-Fehlerstrombegrenzer (UFCL) ist ein schnell ansprechendes Reihenschaltgerät, das Kurzschlussstrompegel innerhalb von Millisekunden reduziert und so Mittelspannungsnetze vor übermäßiger Fehlerenergie schützt. Er ermöglicht es Energieversorgern und der Industrie, die Systemkapazität zu erhöhen, erneuerbare Energiequellen zu integrieren und den kostspieligen Austausch bestehender Schaltanlagen und Transformatoren zu vermeiden.
