Mittelspannungskabel (MS-Kabel) eignen sich besser für die Verteilung elektrischer Energie

{{{sourceTextContent.subTitle}}}

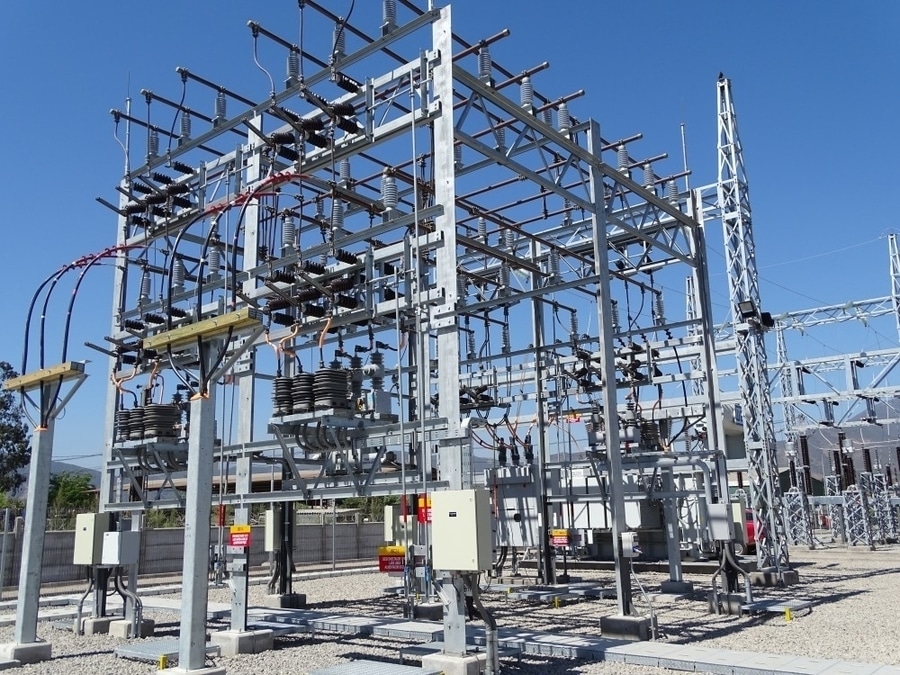

Mittelspannungskabel (MS-Kabel)

{{{sourceTextContent.description}}}

Ein Mittelspannungskabel (MS-Kabel) ist ein Stromkabel, das für die Übertragung und Verteilung elektrischer Energie bei Mittelspannungswerten ausgelegt ist, typischerweise von 1 kV bis 35 kV (je nach regionaler Klassifizierung manchmal bis zu 69 kV). MV-Kabel finden breite Anwendung in Verteilungsnetzen, Industrieanlagen, Anlagen für erneuerbare Energien, Umspannwerken und Stromversorgungsnetzen.

MV-Kabel sorgen für eine zuverlässige Verbindung zwischen:
·Verteilerstationen
·Transformatoren
·Schaltanlagen
·Industrieverbrauchsstellen
·Anlagen zur Erzeugung erneuerbarer Energien

1. Aufbau eines MV-Kabels
Ein typisches Mittelspannungskabel besteht aus mehreren Schichten:

A.) Leiter
Funktion:
·Leitet elektrischen Strom
Materialien:
·Kupfer (Cu)
·Aluminium (Al)
Typen:
·Massivleiter
·Litzendrahtleiter
·Kompaktlitzenleiter

B.) Leiterschirm
Funktion:
·Sorgt für ein gleichmäßiges elektrisches Feld um den Leiter herum
·Verhindert Teilentladungen
Material:
·Halbleitende Polymerschicht

C.) Isolierschicht
Die Hauptdielektrikumsschicht.
Gängige Materialien:
XLPE (vernetztes Polyethylen)
Die am häufigsten verwendete Mittelspannungsisolierung.
Vorteile:
·Hohe Durchschlagfestigkeit
·Geringe Verluste
·Hervorragende thermische Eigenschaften
·Feuchtigkeitsbeständigkeit
EPR (Ethylen-Propylen-Kautschuk)
Vorteile:
·Flexibel
·Gute Hitzebeständigkeit
·Geeignet für raue Umgebungen

D.) Isolationsabschirmung
Funktion:
·Reguliert elektrische Spannungen
·Sorgt für eine gleichmäßige Feldverteilung

E.) Metallischer Schirm
Funktion:
·Stellt einen Erdungspfad bereit
·Reduziert elektromagnetische Störungen
·Schirmt das elektrische Feld ab
Materialien:
·Kupferband
·Kupferdrahtgeflecht
·Aluminiumfolie

F.) Armierung (Optional)
Bietet:
·Mechanischen Schutz
·Schutz vor Nagetieren
·Schlagfestigkeit
Typen:
·Stahldrahtarmierung (SWA)
·Aluminiumbrahtarmierung (AWA)

G.) Außenmantel
Schützt vor:
·Feuchtigkeit
·Chemikalien
·UV-Strahlung
·Mechanische Beschädigung
Materialien:
·PVC
·PE (Polyethylen)
·LSZH (Low Smoke Zero Halogen)

2. Mittelspannungskabel-Spannungsklassen
·3,6/6 kV Mittelspannungsverteilung
·6/10 kV Industrienetze
·8,7/15 kV Verteilungsnetze
·12/20 kV Versorgungsnetze
·18/30 kV Höher-Mittelspannungssysteme
·20/35 kV 35-kV-Netze

3. Arten von Mittelspannungskabeln

A.) Einadrige Mittelspannungskabel
Merkmale:
·Ein Leiter pro Kabel
·Einsatz bei Anwendungen mit hohem Strom
Anwendungen:
·Umspannwerke
·Große industrielle Zuleitungen
Vorteile:
·Einfachere Verlegung bei großen Nennquerschnitten
·Höhere Strombelastbarkeit

B.) Dreileiter-Mittelspannungskabel
Merkmale:
·Drei Phasen in einem Kabel
Anwendungsbereiche:
·Unterirdische Verteilung
·Industrielle Stromversorgungssysteme
Vorteile:
·Kompakte Verlegung
·Einfachere Kabelführung

C.) Gepanzerte Mittelspannungskabel
·Einsatz dort, wo mechanischer Schutz erforderlich ist:
Anwendungsbereiche:
·Unterirdische Systeme
·Bergbau
·Industrieanlagen

D.) Ungepanzertes Mittelspannungskabel
Einsatzbereiche:
·Kabelkanäle
·Inneninstallationen
·Geschützte Umgebungen

E.) Feuerbeständiges Mittelspannungskabel
·Entwickelt, um die Stromkreisintegrität im Brandfall aufrechtzuerhalten.
Anwendungsbereiche:
·Kritische Infrastruktur
·Kraftwerke
·Verkehrsanlagen

4. Verlegungsmethoden für Mittelspannungskabel

Direkte Erdverlegung
Vorteile:
·Hohe Zuverlässigkeit
·Guter Umweltschutz
Voraussetzungen:
·Kabelgraben
·Warnband
·Thermische Überlegungen

Verlegung in Kabelkanälen
Vorteile:
·Einfacherer Austausch
·Besserer Schutz
Anwendungsbereiche:
·Städte
·Industrieparks

Verlegung in Kabelrinnen
Anwendungsbereiche:
·Fabriken
·Kraftwerke

Unterwasser-Mittelspannungskabel
Anwendungsbereiche:
·Offshore-Windparks
·Stromanschlüsse für Inseln

5. Zubehör für Mittelspannungskabel

Kabelanschlüsse
Verbinden Mittelspannungskabel mit:
·Schaltanlagen
·Transformatoren
·Motoren
Typen:
·Schrumpfkabelendverschlüsse
·Kaltschrumpfkabelendverschlüsse
·Aufsteckkabelendverschlüsse

Kabelmuffen
Verwendung:
·Kabelverlängerung
·Reparatur
·Trassenänderungen
Typen:
·Geradmuffen
·Abzweigmuffen

Kabelendabdichtung
Verwendung:
·Anschlüsse im Außenbereich
·Übergang zur Freileitung

6. Gängige Normen für Mittelspannungskabel
·IEC 60502-4 Kabelzubehör
·IEC 60502-2 Starkstromkabel mit extrudierter Isolierung
·IEC 60840 Hochspannungskabel
·IEEE 48 Kabelanschlüsse
·ICEA-Normen Nordamerikanische Kabelspezifikationen

7. Typische Spezifikationen für Mittelspannungskabel
·Spannung: 3 kV – 35 kV
·Leiter: Kupfer / Aluminium
·Isolierung: XLPE / EPR
·Frequenz: 50/60 Hz
·Verlegung: Innenbereich/Außenbereich/unterirdisch
·Temperaturbereich: 90 °C Dauerbetrieb (typisch für XLPE)
·Kurzschlussfestigkeit: Bis zu mehreren Sekunden

8. Vorteile von Mittelspannungskabeln
·Hohe Zuverlässigkeit: Stabile Energieübertragung
·Geringer Wartungsaufwand: Keine freiliegenden Leiter
·Sicherer Betrieb: Isoliert und abgeschirmt
·Geeignet für unterirdische Systeme: Geringere visuelle Beeinträchtigung
·Lange Lebensdauer: Typischerweise 30–40 Jahre bei ordnungsgemäßer Verlegung

9. Anwendungsbereiche
Stromverteilung
·10-kV-Netze
·20-kV-Netze
·35-kV-Zuleitungen
Industrieanlagen
·Motoren
·Transformatoren
·Produktionsanlagen
Erneuerbare Energien
·Solar-PV-Kollektorsysteme
·Netzwerke zur Stromgewinnung aus Windkraftanlagen
·Batteriespeichersysteme
Infrastruktur
·Flughäfen
·Eisenbahnen
·Rechenzentren
·Gewerbeanlagen

Zusammenfassung zu Mittelspannungskabeln:
Ein Mittelspannungskabel ist ein isoliertes Stromübertragungskabel, das für Verteilungsnetze mit 1–35 kV ausgelegt ist. Moderne Mittelspannungskabel verwenden in der Regel eine XLPE-Isolierung mit Kupfer-/Aluminiumleitern und metallischer Abschirmung und gewährleisten eine zuverlässige, sichere und effiziente Stromversorgung für Energieversorger, Industrieanlagen, Umspannwerke und Projekte im Bereich der erneuerbaren Energien.
