Statischer Blindleistungsgenerator (SVG / STATCOM) als Grundlage für ein leistungsstarkes industrielles Stromversorgungssystem

{{{sourceTextContent.subTitle}}}

Statischer Blindleistungsgenerator (SVG / STATCOM)

{{{sourceTextContent.description}}}

Ein statischer Blindleistungsgenerator (SVG), auch als STATCOM (Static Synchronous Compensator) bekannt, ist ein auf Leistungselektronik basierendes FACTS-Gerät (Flexible AC Transmission System), das zur dynamischen Blindleistungskompensation, Spannungsregelung, Leistungsfaktorkorrektur und Oberwellenunterdrückung eingesetzt wird.

Im Gegensatz zu einem SVC, der thyristorgesteuerte Drosseln und Kondensatorbänke verwendet, nutzt ein SVG einen Spannungsquellenumrichter (VSC) mit schnellen Halbleiterschaltern (IGBT/IGCT/SiC), um Blindstrom kontinuierlich zu erzeugen oder aufzunehmen.

1. Funktionsprinzip

Ein SVG arbeitet, indem er die Amplitude und den Phasenwinkel seiner Umrichterausgangsspannung relativ zur Netzspannung steuert.

Kapazitiver Betrieb (Blindleistungserzeugung)
Wenn die Netzspannung niedrig ist:
·Das SVG speist voreilenden Strom in das System ein
·Liefert Blindleistung
·Erhöht die Netzspannung

Induktiver Betrieb (Blindleistungsaufnahme)
Bei hoher Netzspannung:
·Der SVG nimmt nacheilenden Strom auf
·Verbraucht Blindleistung
·Senkt die Netzspannung

2. Hauptkomponenten
A.) Spannungsquellenumrichter (VSC)
Die Kernkomponente des SVG.
Funktionen:
·Wandelt Gleichstrom in einen Wechselstrom-Kompensationsstrom um
·Erzeugt einen geregelten Blindstrom
Technologie:
·IGBT-Module
·IGCT-Bauelemente
·SiC-Halbleitermodule

B.) Gleichstrom-Kopplungskondensator
Funktionen:
·Speichert Gleichstromenergie
·Sorgt für eine stabile Umrichterspannung
·Unterstützt ein schnelles Einschwingverhalten

C.) Kopplungstransformator / Drossel
Funktionen:
·Verbindet den SVG mit dem Stromnetz
·Sorgt für die Spannungsanpassung
·Begrenzt die Stromwelligkeit

D.) Steuerungssystem
Umfasst:
·DSP/FPGA-Steuerung
·PLL-Synchronisation
·Stromregelkreis
·Spannungsregelung
·Schutzlogik

E.) Kühlsystem
Je nach Nennleistung:
·Luftkühlung
·Zwangsbelüftung
·Wasserkühlung

3. Betriebsfunktionen des SVG
A.) Dynamische Blindleistungskompensation
Liefert:
·Kapazitive Blindleistung
·Induktive Blindleistung
Reaktionszeit:
·< 1 Zyklus (typischerweise Millisekunden)

B.) Spannungsregelung
Sichert:
·Stabilität der Übertragungsspannung
·Qualität der Verteilerspannung
Anwendungen:
·Schwache Netze
·Anschlüsse für erneuerbare Energien

C.) Blindleistungskompensation
Das SVG kompensiert:
·Nachlaufende Blindleistung von Motoren
·Magnetisierungsstrom von Transformatoren
·Industrielle Lasten
Verbessert:
·Leistungsfaktor
·Systemeffizienz
·Verfügbare Kapazität

D.) Oberschwingungskompensation
Das SVG kann kompensieren:
·3. Oberschwingung
·5. Oberschwingung
·7. Oberschwingung
·Oberschwingungen höherer Ordnung
Reduziert:
·Strom-THD
·Spannungsverzerrung

E.) Lastausgleich
Korrigiert:
·Dreiphasen-Stromunsymmetrie
·Negativsequenzstrom
Einsatzbereiche:
·Schweißanlagen
·Elektroöfen
·Bahnsysteme

4. SVG-Konfigurationen
A.) Niederspannungs-SVG
Typisch:
·220 V / 380 V / 690 V
Anwendungen:
·Gebäude
·Rechenzentren
·Industrieanlagen

B.) Mittelspannungs-SVG
Typisch:
·3,3 kV
·6,6 kV
·10 kV
·35 kV
Anwendungen:
·Fabriken
·Bergbau
·Anlagen für erneuerbare Energien

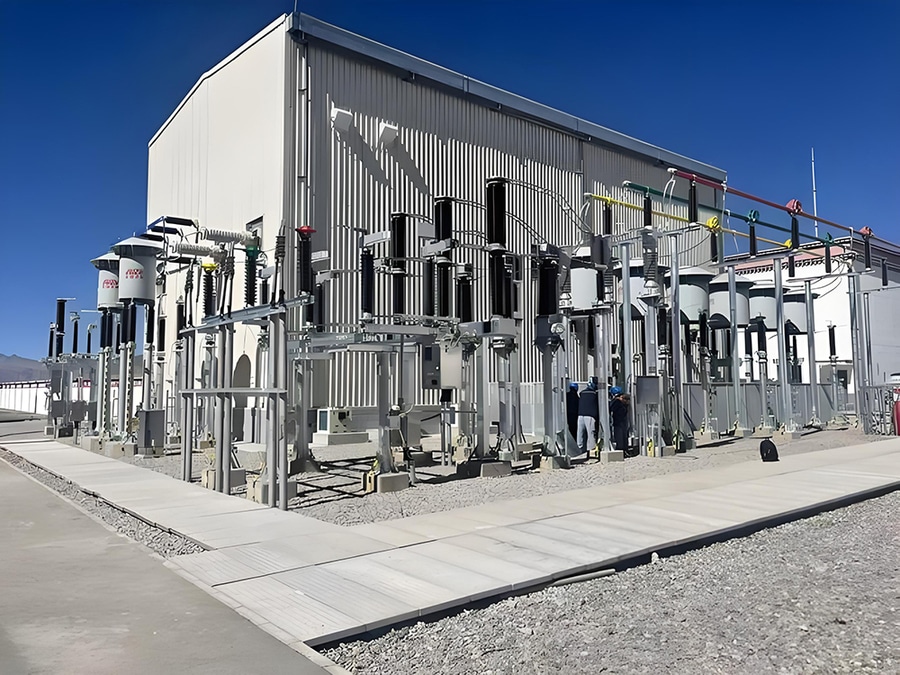

C.) Hochspannungs-STATCOM
Typisch:
·66 kV
·110 kV
·220 kV
·500 kV+
Anwendungsbereiche:
·Übertragungsnetze
·Hochspannungs-Umspannwerke

5. Typische Spezifikationen
·Spannungspegel: 0,4 kV – 765 kV
·Leistung: ±50 kVAR bis ±1000+ MVAR
·Ansprechzeit: <10 ms
·Technologie: IGBT / IGCT / SiC
·Anschluss: Nebenschluss
·Blindleistung: Stufenlos einstellbar
·Kühlung: Luft-/Wasserkühlung
·Steuerung: Digitale Umrichtersteuerung

6. Vorteile
·Extrem schnelle Ansprechzeit: Kompensation im Millisekundenbereich
·Vollständiger Vierquadrantenbetrieb: Erzeugt oder absorbiert Blindleistung
·Hervorragendes Verhalten bei Niederspannung: Aufrechterhaltung der Leistung bei Spannungseinbrüchen
·Kompakte Bauweise: Kleiner als SVC
·Keine Oberschwingungsresonanz: Im Gegensatz zu passiven Filtern
·Multifunktional: Blindleistung + Oberschwingungen + Unsymmetriekorrektur
·Hohe Genauigkeit: Präzise Stromregelung

7. Anwendungsbereiche
Erneuerbare Energien
·Solar-PV-Anlagen
·Windparks
·Batterie-Energiespeichersysteme
Übertragungsnetze
·Spannungsstabilität
·Netzverstärkung
·Dämpfung von Leistungsschwankungen
Industrieanlagen
·Lichtbogenöfen
·Walzwerke
·Großmotoren
·Kräne
Gewerbegebäude
·Rechenzentren
·Krankenhäuser
Große HLK-Anlagen
·Eisenbahnsysteme
·Lastausgleich im Traktionsbereich
·Spannungsstabilisierung

8. Typische Installationsanordnung

Netzsammelschiene → Leistungsschalter → Kopplungstransformator → Umrichtereinheit → Gleichstromkondensator → Steuerungssystem

Der SVG überwacht kontinuierlich das Netz und speist den erforderlichen Kompensationsstrom ein.

Zusammenfassung zum statischen Blindleistungsgenerator (SVG/STATCOM):
Ein SVG/STATCOM ist ein fortschrittliches FACTS-Gerät auf Basis der Spannungsquellenumrichter-Technologie, das eine schnelle, präzise und kontinuierliche Blindleistungskompensation ermöglicht. Im Vergleich zum SVC bietet es eine schnellere Ansprechzeit, eine bessere Spannungsunterstützung bei Störungen, eine kompaktere Bauweise und multifunktionale Verbesserungen der Netzqualität, was es zu einer Schlüsseltechnologie für moderne Smart Grids, die Integration erneuerbarer Energien und leistungsstarke industrielle Stromversorgungssysteme macht.
