Statische Blindleistungskompensatoren (SVC) sorgen für eine schnelle, dynamische Blindleistungskompensation

{{{sourceTextContent.subTitle}}}

Statischer Blindleistungskompensator (SVC)

{{{sourceTextContent.description}}}

Ein statischer Blindleistungskompensator (SVC) ist ein parallel geschaltetes FACTS-Gerät (Flexible AC Transmission System), das zur schnellen dynamischen Blindleistungskompensation in Stromnetzen eingesetzt wird. Er regelt die Netzspannung, indem er durch gesteuertes Schalten von Drosseln und Kondensatorbänken mittels Thyristoren schnell Blindleistung (MVAR) erzeugt oder aufnimmt.

SVCs finden breite Anwendung in Hochspannungsübertragungsnetzen, Industrieanlagen, Anlagen für erneuerbare Energien und bei Anwendungen zur Verbesserung der Netzqualität.

1. Funktionsprinzip

Ein SVC steuert den Blindleistungsfluss durch Variieren seiner äquivalenten Suszeptanz:
Bei niedriger Netzspannung:
·Der SVC liefert Blindleistung (kapazitiver Betrieb)
·Die Spannung steigt an
Wenn die Netzspannung hoch ist:
·Der SVC nimmt Blindleistung auf (induktiver Betrieb)
·Die Spannung sinkt ab

2. Hauptkomponenten

A.) Thyristorgesteuerter Drosselkreis (TCR)
Funktion:
·Liefert stufenlos einstellbare induktive Blindleistung
Aufbau:
·Drosselspule
·Antiparallel geschaltete Thyristoren
·Steuerungssystem
Betrieb:
·Der Zündwinkel der Thyristoren steuert den Drosselstrom.

B.) Thyristorgesteuerter Kondensator (TSC)
Funktion:
·Liefert stufenweise geregelte kapazitive Blindleistung
Merkmale:
·Durch Thyristoren geschaltete Kondensatorbänke
·Schnelle Schaltantwort
·Keine mechanische Schaltverzögerung

C.) Feste Kondensatorbank (FC)
Funktion:
·Liefert eine konstante kapazitive Kompensation

D.) Oberschwingungsfilter
Zweck:
·Absorbieren die durch das Thyristorschalten erzeugten Oberschwingungen
·Verbesserung des Spannungsverlaufs
Gängige Filtertypen:
·Filter für die 3. Oberschwingung
·Filter für die 5. Oberschwingung
·Filter für die 7. Oberschwingung

E.) Steuerungssystem
Umfasst:
·Spannungsregler
·Thyristor-Zündsteuerung
·Schutzsystem
·Messschaltungen

3. Arten von SVC-Konfigurationen

A.) TCR + Festkondensator (TCR-FC)
Eigenschaften:
·Variable induktive Kompensation
·Feste kapazitive Leistung
Anwendungen:
·Übertragungsspannungsregelung
·Kompensation industrieller Lasten

B.) TCR + TSC
Eigenschaften:
·Sanfte induktive Regelung
·Stufenweise kapazitive Schaltung
Vorteile:
·Bessere Spannungsregelung
·Geringere Oberschwingungsbildung

C.) Nur TSC
Eigenschaften:
·Kapazitive Blindleistungsunterstützung
·Sehr schnelles Schalten
Anwendungen:
·Spannungsstützsysteme

4. Betriebsmodi
Kapazitiver Modus
SVC liefert Blindleistung:
·Verbessert die Spannungsstabilität
·Unterstützt schwache Netze
·Korrigiert einen niedrigen Leistungsfaktor

Induktiver Modus
SVC nimmt Blindleistung auf:
·Verhindert Überspannung
·Regelt schwach ausgelastete Übertragungsleitungen

5. Typische Spezifikationen
·Spannungsklasse: 1 kV – 765 kV
·Leistung: ±10 MVAR bis ±1000 MVAR
·Ansprechzeit: 1–3 Zyklen
·Frequenz: 50/60 Hz
·Anschluss: Nebenschluss
·Kühlung: Luft-/Wasserkühlung
·Steuerung: Thyristor-basiert

6. Vorteile
·Schnelle Spannungsregelung: Ansprechzeit im Millisekundenbereich
·Verbessert die Stabilität: Stützt die Übertragungsspannung
·Dynamische Blindleistungskompensation: Gleicht Lastschwankungen aus
·Verbessert den Leistungsfaktor: Reduziert den Blindleistungsbedarf
·Erhöht die Übertragungskapazität: Verbessert die Leistungsübertragungsfähigkeit
·Reduziert Spannungsflimmern: Stabilisiert schwankende Lasten

7. Anwendungsbereiche
Übertragungsnetze
·Spannungsstabilisierung
·Kompensation langer Übertragungsleitungen
·Dämpfung von Leistungsschwingungen
·Erhöhte Leistungsübertragungsfähigkeit
Anlagen für erneuerbare Energien
·Windparks
·Solarparks
·Einhaltung der Netzvorschriften
Industrielle Lasten
·Lichtbogenöfen
·Walzwerke
·Schweißanlagen
Stromversorgungssysteme im Schienenverkehr
·Spannungsausgleich
·Reduzierung von Spannungsflimmern

8. SVC-Anwendungen im Stromnetz

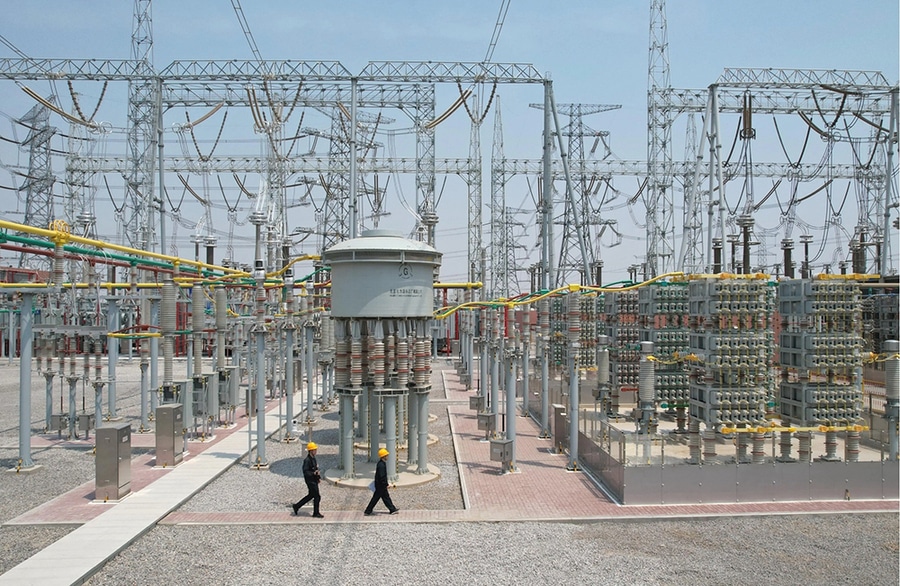

Eine typische Hochspannungs-SVC-Anlage umfasst:
Übertragungssammelschiene → Leistungsschalter → SVC-Transformator → Thyristor-Ventile → Drosseln + Kondensatorbänke + Oberschwingungsfilter
Sie bietet:
·Dynamische Spannungsunterstützung
·Blindleistungsausgleich
·Verbesserte Netzstabilität
·Reduzierte Spannungsschwankungen

Zusammenfassung zum statischen Blindleistungskompensator (SVC):
Ein SVC ist ein thyristorgesteuertes Blindleistungskompensationssystem, das die Übertragungsspannung durch Aufnahme oder Abgabe von MVAR dynamisch regelt. Es ist eines der am häufigsten eingesetzten FACTS-Geräte zur Spannungsstabilisierung, Verbesserung der Netzqualität und Erhöhung der Zuverlässigkeit des Übertragungsnetzes.
