Aktiver Oberschwingungsfilter (AHF) – die zuverlässige Lösung zur Beseitigung von Oberschwingungsströmen

{{{sourceTextContent.subTitle}}}

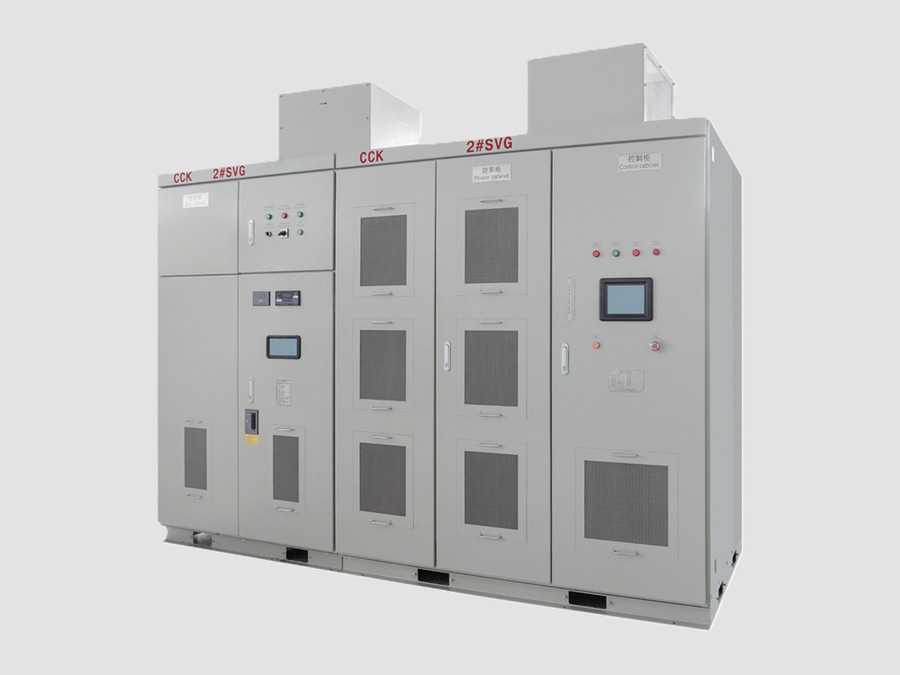

Aktiver Oberschwingungsfilter (AHF)

{{{sourceTextContent.description}}}

Ein aktiver Oberschwingungsfilter (AHF) ist ein leistungselektronisches Gerät, das zur Erkennung und Beseitigung von Oberschwingungsströmen in Stromversorgungsnetzen eingesetzt wird. Er speist einen gleich großen, aber entgegengesetzt gerichteten Kompensationsstrom in das Netz ein, um unerwünschte Oberschwingungen auszugleichen, die Stromqualität zu verbessern und Verzerrungen zu reduzieren.

Im Gegensatz zu passiven Oberschwingungsfiltern, die feste Kombinationen aus Kondensatoren und Drosseln verwenden, bietet ein AHF eine dynamische Echtzeitkompensation für wechselnde Lasten.

1. Funktionsprinzip

Ein aktiver Oberschwingungsfilter arbeitet auf der Grundlage der Leistungselektronik:
·Stromsensoren messen den Laststrom.
·Ein Steuerungssystem analysiert die Oberschwingungskomponenten.
·Ein Leistungswandler erzeugt Kompensationsströme.
·Der AHF speist diese Ströme in das Netz ein.
·Oberschwingungsströme werden aufgehoben, wodurch ein saubererer Versorgungsstrom entsteht.

2. Hauptkomponenten
Leistungswandler
·IGBT- oder SiC-basierter Wechselrichter
·Erzeugt Oberschwingungskompensationsstrom
·Schneller Schaltbetrieb
Gleichstrom-Kopplungskondensator
·Energiespeicherelement
·Sorgt für die Stabilität der Gleichspannung des Umrichters
Stromsensoren
·CT-Sensoren oder Hall-Sensoren
·Erfassen die Verzerrung des Laststroms
Digitales Steuerungssystem
·DSP/FPGA-Controller
·Führt die Oberschwingungserkennung und die Schaltsteuerung durch
Filterdrossel
·Begrenzt den Schaltwelligkeitsstrom
·Schützt den Wechselrichterausgang

3. Arten von aktiven Oberschwingungsfiltern

A.) Aktiver Oberschwingungsfilter in Parallelschaltung
Gängigste Bauart
Wird parallel zur Last geschaltet.
Funktionen:
·Beseitigt Stromoberschwingungen
·Korrigiert die Blindleistung
·Verbessert den Leistungsfaktor
Anwendungsbereiche:
·Industrieanlagen
·Rechenzentren
·Gewerbegebäude

B.) Aktiver Serien-Oberschwingungsfilter
Wird in Reihe mit der Stromleitung geschaltet.
Funktionen:
·Kompensiert Spannungsverzerrungen
·Korrigiert Spannungsunsymmetrien
·Schützt empfindliche Geräte
Anwendungsbereiche:
·Kritische Stromversorgungssysteme
·Halbleiterfertigung

C.) Hybrider aktiver Oberschwingungsfilter
Kombination aus:
·Passivfilter
·Aktivleistungswandler
Vorteile:
·Höhere Leistungskapazität
·Geringere Nennleistung des Wandlers
·Kosteneffizient für große Systeme
Anwendungen:
·Große industrielle Netzwerke
·Versorgungsumspannwerke

4. Beseitigte Oberschwingungen
AHFs können folgende Oberschwingungen kompensieren:
·3. Oberschwingung
·5. Oberschwingung
·7. Oberschwingung
·11. Oberschwingung
·13. Oberschwingung
·Oberschwingungen höherer Ordnung
Häufige Ursachen für Oberschwingungen:
·Frequenzumrichter (VFD)
·USV-Anlagen
·Gleichrichter
·Batterieladegeräte
·Solarwechselrichter
·Schweißgeräte
·Lichtbogenöfen

5. Wichtige Leistungsparameter
·Spannungspegel: 400 V – 35 kV
·Frequenz: 50/60 Hz
·Kompensationsstrom: 25 A – 1000+ A
·Oberschwingungsreduzierung: Bis zu 95 %
·Ansprechzeit: < 1 ms
·Leistungsfaktorkorrektur: Ja
·Installation: Innen-/Außenbereich

6. Vorteile
·Echtzeitkorrektur: Passt sich an wechselnde Lasten an
·Breiter Oberschwingungsbereich: Filtert mehrere Oberschwingungsordnungen
·Keine Resonanzprobleme: Im Gegensatz zu passiven Filtern
·Kompakte Bauweise: Kleiner als große passive Systeme
·Multifunktional: Oberschwingungsfilterung + Blindleistungskompensation
·Hohe Genauigkeit: Dynamische Kompensation

7. Nachteile
·Höhere Anschaffungskosten: Leistungselektronik ist teuer
·Schaltverluste: Erfordert ein Kühlsystem
·Komplexere Steuerung: Erfordert fortschrittliche Elektronik
·Begrenzte Fehlerfestigkeit: Erfordert eine Schutzkoordination

8. Anwendungsbereiche
Industrieanlagen
·Stahlwerke
·Zementwerke
·Bergbauanlagen
·Chemiewerke
Erneuerbare Energien
·Solar-PV-Anlagen
·Windparks
·Batterie-Energiespeichersysteme
Gewerbliche Einrichtungen
·Rechenzentren
·Krankenhäuser
·Bürogebäude
Versorgungsnetze
·Verteilerstationen
·Smart Grids
·Projekte zur Verbesserung der Netzqualität

9. Häufig herangezogene Normen
·IEEE 519 – Oberwellenbegrenzung in Stromversorgungssystemen
·IEC 61000-Reihe – Elektromagnetische Verträglichkeit und Grenzwerte für Oberwellen
·IEC 61439 – Niederspannungsschaltanlagen (sofern zutreffend)

Zusammenfassung zum aktiven Oberschwingungsfilter (AHF):
Ein AHF ist ein intelligentes leistungselektronisches Kompensationsgerät, das Oberschwingungsströme in Echtzeit aktiv erkennt und kompensiert. Es wird häufig in modernen Stromnetzen mit nichtlinearen Lasten wie Frequenzumrichtern, USV-Anlagen, Umrichtern für erneuerbare Energien und Industrieanlagen eingesetzt und sorgt für eine verbesserte Netzqualität, einen reduzierten Gesamtklirrfaktor (THD) sowie eine höhere Systemzuverlässigkeit.
