Eisenkernreaktor zur Bereitstellung einer geregelten induktiven Impedanz

{{{sourceTextContent.subTitle}}}

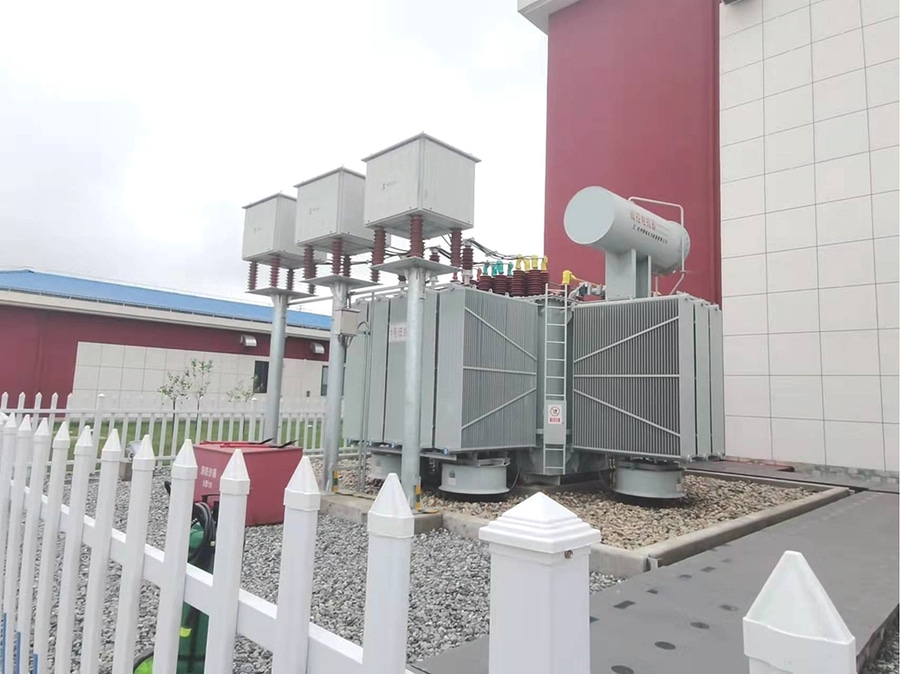

Eisenkernreaktor

{{{sourceTextContent.description}}}

Ein Eisenkernreaktor ist ein elektrischer Reaktor (Induktor), der einen magnetischen Eisen- oder Stahlkern nutzt, um die Induktivität und die Magnetflusskonzentration zu erhöhen. Er ist darauf ausgelegt, eine geregelte induktive Impedanz für die Blindleistungskompensation, Strombegrenzung, Oberwellenfilterung und Spannungsregelung in Stromversorgungssystemen bereitzustellen.

Im Gegensatz zu einer Luftkerndrossel bietet der Eisenkern einen magnetischen Pfad mit geringem Reluktanzwiderstand, wodurch bei gleichem Induktivitätswert eine kleinere Bauform möglich ist.

1. Funktionsprinzip
Wenn Wechselstrom durch die Wicklung der Drossel fließt:
·Erzeugt die Spule ein Magnetfeld.
·Der Eisenkern bündelt und verstärkt den Magnetfluss.
·Die gespeicherte magnetische Energie erzeugt eine induktive Reaktanz, die den Strom begrenzt oder Blindleistung absorbiert.

2. Hauptaufbau
Magnetkern
·Laminierter Siliziumstahlkern
·Reduziert Wirbelstromverluste
·Ausgelegt zur Vermeidung übermäßiger Sättigung
Wicklungen
·Kupfer- oder Aluminiumleiter
·Isolierte Schichtwicklung oder Scheibenwicklung
·Ausgelegt auf thermische und mechanische Festigkeit
Isolationssystem
·Trockenisolierung oder Ölisolierung
·Je nach Spannung und Anwendungsbereich
Kühlsystem
·Natürliche Luftkühlung (AN)
·Zwangsluftkühlung (AF)
·Ölkühlung (ONAN/ONAF) für große Einheiten

3. Arten von Eisenkernreaktoren

A.) Eisenkern-Shunt-Reaktor
Zweck:
·Nimmt überschüssige Blindleistung aus Übertragungsleitungen auf
·Regelt durch Kabelkapazität verursachte Überspannung
Anwendungen:
·Höchstspannungs-Übertragungsnetze
·Unterirdische Kabelnetze
Typische Nennwerte:
·35 kV bis 765 kV
·Kapazität im Bereich mehrerer MVAR

B.) Strombegrenzungsdrossel mit Eisenkern
Zweck:
·Erhöht die Systemimpedanz
·Begrenzt den Kurzschlussstrom
Anwendungen:
·Generator-Ausgangskreise
·Verbindungsleitungen zwischen Sammelschienen
·Industrielle Stromnetze
Vorteile:
·Schützt Leistungsschalter und Transformatoren
·Reduziert die Fehlerenergie

C.) Filterdrossel mit Eisenkern
Zweck:
·Reduziert Oberschwingungsströme
·Glättet den Ausgangsstrom von Umrichtern
Anwendungen:
·HVDC-Systeme
·Gleichrichterstationen
·Industrielle Umrichter

D.) Glättungsdrossel mit Eisenkern
Wird in Gleichstromsystemen eingesetzt, um:
·Stromwelligkeit zu reduzieren
·Die Gleichstromstabilität zu verbessern
Anwendungen:
·HVDC-Übertragung
·Batterie-Energiespeichersysteme

4. Vorteile
·Hohe Induktivitätsdichte: Geringere Baugröße im Vergleich zu Luftkern
·Kompakte Bauweise: Benötigt weniger Einbauraum
·Starke magnetische Kopplung: Effiziente Energiespeicherung
·Geeignet für Niederfrequenzsysteme: Wirksam bei 50/60 Hz
·Hohe Blindleistungskapazität: Geeignet für große Kompensationsanlagen

5. Typische Spezifikationen
·Spannungsklasse: 6 kV – 765 kV
·Frequenz: 50/60 Hz
·Kapazität: kVAR bis zu mehreren hundert MVAR
·Kernmaterial: Siliziumstahl
·Kühlung: Luft- oder Ölkühlung
·Einbau: Innen-/Außenbereich
·Isolierung: Trockenbauweise oder Ölbad

6. Anwendungsbereiche
·Spannungsregelung in Übertragungsleitungen
·Blindleistungskompensation
·Schutz von Kondensatorbänken
·Oberschwingungsfilterung
·HVDC-Umrichterstationen
·Industrielle Stromversorgungssysteme
·Anlagen für erneuerbare Energien
·Lichtbogenofenanlagen

Zusammenfassung zum Eisenkernreaktor:
Ein Eisenkernreaktor ist ein Reaktor mit hoher Induktivität, der einen laminierten Magnetkern nutzt, um eine kompakte und leistungsstarke Blindleistungsregelung zu erzielen. Er wird häufig in Hochspannungsübertragungsnetzen, zur Nebenschlusskompensation und in groß angelegten Anwendungen zur Verbesserung der Netzqualität eingesetzt, bei denen eine hohe Induktivität und eine hohe Blindleistungskapazität erforderlich sind.
