Luftkernreaktor (ACR) mit elektromagnetischer Induktion

{{{sourceTextContent.subTitle}}}

Luftkernreaktor (ACR)

{{{sourceTextContent.description}}}

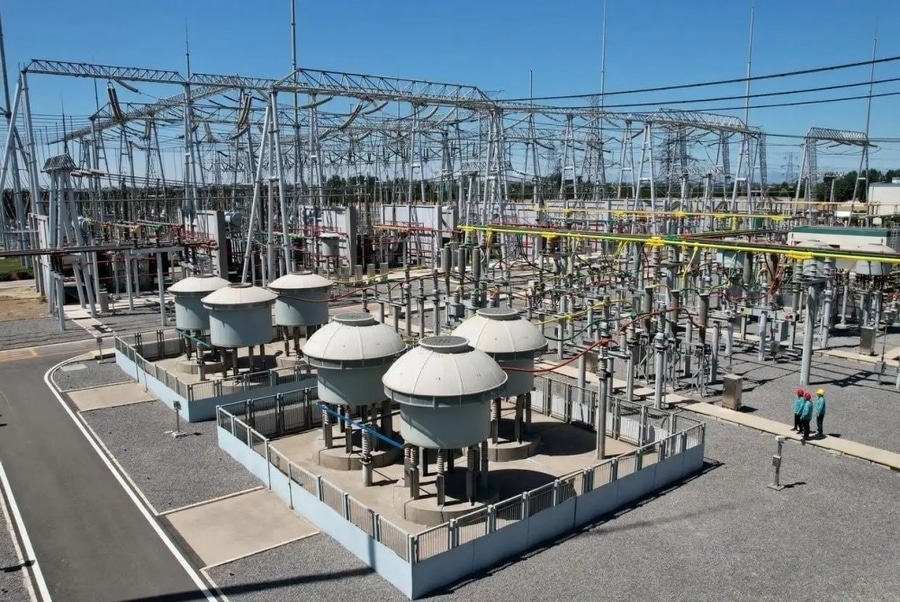

Ein Luftkernreaktor (ACR) ist eine Art elektrischer Reaktor (Induktor), der eine Spulenwicklung ohne Magnetkern aus Eisen oder Stahl verwendet. Seine Induktivität entsteht durch das in der umgebenden Luft erzeugte Magnetfeld. Er wird häufig in Übertragungs- und Verteilungsnetzen zur Strombegrenzung, Oberschwingungsfilterung, Blindleistungsregelung und Verbesserung der Netzqualität eingesetzt.

1. Funktionsprinzip
Ein Luftkernreaktor arbeitet nach dem Prinzip der elektromagnetischen Induktion:

Der durch die Spule fließende Wechselstrom erzeugt ein Magnetfeld.
Das Magnetfeld wirkt schnellen Stromänderungen entgegen und erzeugt eine induktive Reaktanz (Xₗ).
Der Drossel führt eine Impedanz in den Stromkreis ein, um den Stromfluss zu regeln.

2. Hauptaufbau
Zu den typischen Komponenten einer Luftkern-Drossel gehören:
Spulenbaugruppe
·Mehrschichtige zylindrische Wicklung
·Kupfer- oder Aluminiumleiter
·Isolierträger aus Epoxidharz/Glasfaser
Hohler Luftkern
·Tragkonstruktion
·Glasfaserzylinder oder -säulen
·Mechanische Verstrebungen zur Aufnahme von Kurzschlusskräften
Kühlung
·Natürliche Luftkühlung (AN / selbstkühlend)
·Kein Transformatoröl erforderlich
Anschlüsse
·Anschlussflächen aus Aluminium oder Kupfer
·Ausgelegt für hohe Fehlerstromfestigkeit

3. Arten von Luftkernreaktoren

A.) Strombegrenzungsreaktor
Zweck:
·Reduzierung der Kurzschlussstromwerte
·Schutz von Schaltanlagen und Transformatoren
Anwendungen:
·Umspannwerke
·Generatoranschlüsse
·Industrielle Stromversorgungssysteme
Beispiel:
·Eine zwischen einem Generator und einer Sammelschiene installierte Drossel begrenzt den Fehlerstrom, sodass Leistungsschalter innerhalb ihrer Unterbrechungsleistung bleiben.

B.) Oberschwingungsfilterdrossel
Wird in Verbindung mit Kondensatorbänken eingesetzt, um:
·Oberschwingungsverzerrungen zu reduzieren
·Resonanz zu verhindern
·Die Netzqualität zu verbessern
Anwendungsbereiche:
·Frequenzumrichter (VFD)
·Anlagen für erneuerbare Energien
·Industrielle Umrichter

C.) Nebenschlussdrossel
Wird zur Blindleistungskompensation eingesetzt:
·Absorbiert kapazitiven Ladestrom
·Regelt den Spannungsanstieg an langen Kabeln und Übertragungsleitungen
Häufig anzutreffen bei:
·Höchstspannungs-Übertragungsleitungen
·Unterirdische Kabelsysteme

D.) Seriendrossel für Kondensatorbänke
Wird in Reihe mit Kondensatorbänken geschaltet, um:
·den Einschaltstrom zu begrenzen
·harmonische Resonanz zu verhindern
·die Kondensatoreinheiten zu schützen

4. Vorteile
·Keine Sättigung: Stabile Induktivität bei hohem Strom
·Geringe Verluste: Keine Eisenkernverluste
·Geringe Geräuschentwicklung: Keine Magnetostriktion durch Stahlkern
·Schnelle Ansprechzeit: Geeignet für transiente Zustände
·Einfacher Aufbau: Trockenbauweise
·Wartungsfrei: Kein Ölsystem

5. Typische Spezifikationen
·Spannungsklasse: 1 kV – 765 kV
·Frequenz: 50/60 Hz
·Leistung: kVAR bis zu mehreren hundert MVAR
·Kühlung: Natürliche Luftkühlung
·Aufstellung: Innen- oder Außenbereich
·Leiter: Kupfer / Aluminium
·Isolierung: Trockenbauweise

6. Typische Anwendungsbereiche
·Begrenzung von Generatorstrom bei Fehlern
·HS-/MS-Umspannwerke
·Anlagen für erneuerbare Energien
·HGÜ-Umrichterstationen
·Lichtbogenofensysteme
·Industrielle Motorantriebe
·Kondensatorbänke
·Systeme zur Oberwellenunterdrückung

Zusammenfassung zum Luftkernreaktor:
Ein Luftkernreaktor (ACR) ist ein trockenes, kernloses induktives Bauteil, das dazu dient, elektrischen Netzen eine kontrollierte Impedanz hinzuzufügen. Seine Hauptvorteile sind ein lineares Verhalten, keine magnetische Sättigung und ein zuverlässiger Hochstrombetrieb, weshalb er in modernen Stromnetzen häufig zur Fehlerstrombegrenzung und zur Steuerung der Netzqualität eingesetzt wird.
