Superkondensator (Ultrakondensator), der elektrische Energie durch elektrostatische Ladungstrennung speichert

{{{sourceTextContent.subTitle}}}

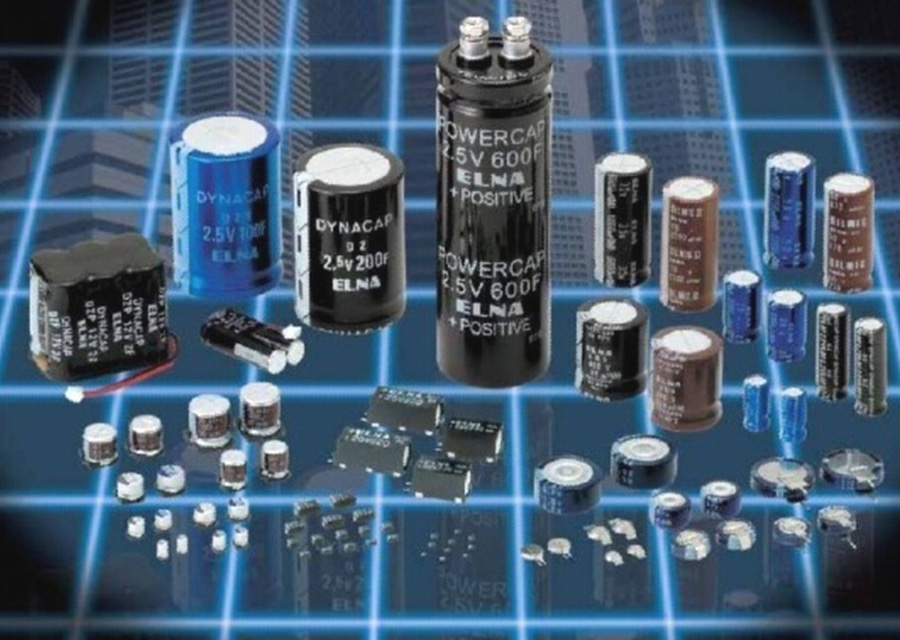

Superkondensator

{{{sourceTextContent.description}}}

Ein Superkondensator (auch als Ultrakondensator oder elektrischer Doppelschichtkondensator, EDLC, bezeichnet) ist ein hochentwickeltes Energiespeichermedium, das elektrische Energie durch elektrostatische Ladungstrennung speichert und nicht durch chemische Reaktionen, wie sie bei herkömmlichen Batterien zum Einsatz kommen.

Superkondensatoren bieten eine sehr hohe Leistungsdichte, extrem schnelle Lade- und Entladefähigkeiten sowie eine sehr lange Zyklenlebensdauer, wodurch sie sich für Anwendungen eignen, die einen schnellen Energieaustausch, kurzzeitige Notstromversorgung und Spitzenleistungsunterstützung erfordern.

Hauptfunktionen
Superkondensatoren werden eingesetzt für:
·Kurzfristige Energiespeicherung
·Verbesserung der Stromqualität
·Spannungsstabilisierung
·Spitzenlastabdeckung
·Überbrückungsstromversorgung
·Rückgewinnung regenerativer Energie
·Verlängerung der Batterielebensdauer
·Notstromversorgung für kritische Systeme

Funktionsprinzip
Im Gegensatz zu Batterien, die Energie durch chemische Reaktionen speichern, speichern Superkondensatoren Energie in einem elektrischen Feld zwischen den Elektroden.
Beim Laden:
·Ionen sammeln sich an den Elektrodenoberflächen an.
·Es bildet sich eine elektrische Doppelschicht.
·Energie wird elektrostatisch gespeichert.
Beim Entladen:
·Die gespeicherten Ionen wandern durch den Elektrolyten zurück.
·Elektrische Energie wird sofort freigesetzt.

Hauptkomponenten
1.) Elektroden
Materialien:
·Aktivkohle
·Kohlenstoffnanoröhren
·Materialien auf Graphenbasis
·Kohlenstoffverbundwerkstoffe
Funktion:
·Bieten eine große Oberfläche für die Ladungsspeicherung
2.) Elektrolyt
Arten:
·Organischer Elektrolyt
·Wässriger Elektrolyt
·Elektrolyt aus ionischer Flüssigkeit
Funktion:
·Ermöglicht die Ionenbewegung zwischen den Elektroden
3.) Separator
Funktion:
·Verhindert elektrische Kurzschlüsse
·Ermöglicht die Ionenbewegung
4.) Stromkollektoren
Materialien:
·Aluminium
·Kupfer
Funktion:
·Leitet den elektrischen Strom von den Elektroden weiter
5.) Modulgehäuse
Bietet:
·Mechanischen Schutz
·Wärmemanagement
·Sicherheitsisolierung

Typische technische Spezifikationen
·Zellspannung: 2,7–3,0 V
·Modulspannung: 12 V–1.000 V+
·Energiedichte: 5–20 Wh/kg
·Leistungsdichte: 1–10 kW/kg
·Wirkungsgrad: 95–99 %
·Zykluslebensdauer: 100.000–1.000.000 Zyklen
·Ladezeit: Sekunden bis Minuten
·Betriebstemperatur: -40 °C bis +65 °C
·Wartungsaufwand: Sehr gering

Vorteile
·Extrem schnelles Laden
·Lädt in Sekundenschnelle
·Verträgt hohe Ladeströme
Sehr lange Lebensdauer
·Millionen von Lade-/Entladezyklen möglich
·Minimale Leistungsminderung
Hohe Leistungsabgabe
·Liefert schnelle Energieschübe
·Geeignet zur Abdeckung von Spitzenlasten
Hoher Wirkungsgrad
·Sehr geringer Energieverlust
·Round-Trip-Wirkungsgrad von bis zu 95–99 %
Breiter Temperaturbereich
·Gute Leistung in rauen Umgebungen

Typische Anwendungsbereiche
Stromversorgungssysteme
·Gleichstrom-Notstromversorgung für Umspannwerke
·USV-Überbrückungssysteme
·Netzstabilisierung
·Ausgleich von Spannungseinbrüchen
Erneuerbare Energien
·Glättung von Solarstrom
·Regulierung von Schwankungen bei Windenergie
·Hybride Energiespeichersysteme
Verkehr
·Elektrobusse
·Regeneratives Bremsen im Schienenverkehr
·Hybridfahrzeuge
·U-Bahn-Systeme
Industrielle Anwendungen
·Kräne
·Aufzüge
·Schweißgeräte
·Schwermaschinen
·Fabrikautomatisierungssysteme
Rechenzentren
·Brückenstromversorgung für USV
·Kurzzeit-Notstromversorgung
·Unterstützung beim Batteriewechsel

Anwendbare Normen
·IEC 62391 – Stationäre elektrische Doppelschichtkondensatoren
·IEC 62576 – Elektrische Doppelschichtkondensatoren für Hybrid-Elektrofahrzeuge
·IEC 61881 – Elektronische Ausrüstung für den Schienenverkehr
·UL 810A – Sicherheit elektrochemischer Kondensatoren
·IEEE-Normen für Energiespeicher und Stromversorgungssysteme (anwendungsabhängig)

Übersicht über typische Nennwerte
·Technologie: EDLC / Hybrid-Superkondensator
·Zellspannung: 2,7–3,0 V
·Modulspannung: 12 V–1.000 V+
·Leistungsdichte: hoch
·Energiedichte: 5–20 Wh/kg
·Wirkungsgrad: 95–99 %
·Zykluslebensdauer: 100.000–1.000.000 Zyklen
·Ladezeit: Sekunden bis Minuten
·Anwendung: Leistungsunterstützung, Notstromversorgung, Energierückgewinnung

Ein Superkondensator ist eine leistungsstarke Energiespeichertechnologie, die die Lücke zwischen herkömmlichen Kondensatoren und Batterien schließt. Dank seiner außergewöhnlichen Leistungsdichte, schnellen Ansprechzeit und extrem langen Zyklenlebensdauer eignet er sich ideal für Anwendungen, die eine schnelle Energieabgabe, Leistungsstabilisierung und häufige Lade- und Entladevorgänge erfordern.
