Kondensatoreinheiten als Lösung zur Kompensation induktiver Lasten

{{{sourceTextContent.subTitle}}}

Kondensatoreinheiten

{{{sourceTextContent.description}}}

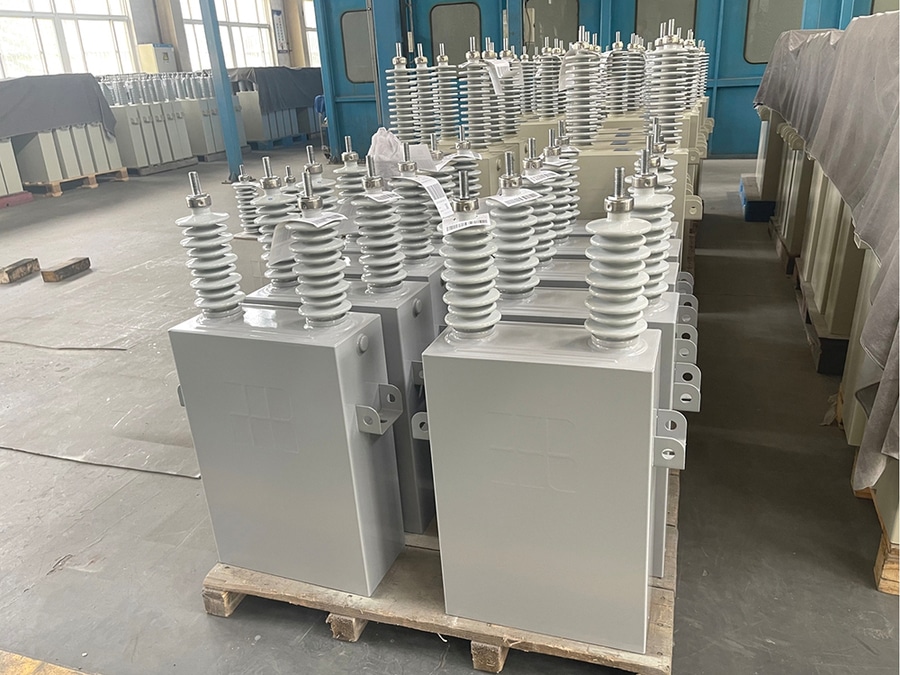

Eine Kondensatoreinheit ist eine Komponente des Stromnetzes, die zur Bereitstellung von Blindleistung (kvar), zur Verbesserung des Leistungsfaktors, zur Spannungsregelung sowie zur Steigerung des Wirkungsgrads und der Stabilität elektrischer Netze dient. In der Regel werden mehrere Kondensatoreinheiten miteinander verbunden, um eine Kondensatorbank zu bilden, die in Umspannwerken, Verteilungsnetzen, Industrieanlagen und Anlagen für erneuerbare Energien installiert wird.

Kondensatoreinheiten werden häufig in Mittel- und Hochspannungsnetzen eingesetzt, um induktive Lasten wie Motoren, Transformatoren, Öfen und Industrieanlagen zu kompensieren.

Hauptfunktionen
Kondensatoreinheiten bieten:
·Blindleistungskompensation
·Verbesserung des Leistungsfaktors
·Spannungsunterstützung
·Reduzierung von Übertragungsverlusten
·Erhöhte Systemkapazität
·Verbesserte Netzqualität
·Reduzierte Leistungsgebühren in industriellen Anlagen

Funktionsprinzip
Elektrische Lasten wie Motoren und Transformatoren verbrauchen sowohl:
·Wirkleistung (kW) – verrichtet Nutzarbeit
·Blindleistung (kvar) – hält Magnetfelder aufrecht
·Kondensatoren liefern voreilende Blindleistung, um induktive Blindleistung auszugleichen.

Hauptkomponenten einer Kondensatoreinheit
1.) Kondensatorelement
Die grundlegende Energiespeicherkomponente besteht aus:
·Elektroden aus Aluminiumfolie
·Dielektrikum aus Polypropylenfolie
·Isolieröl oder trockenes Dielektrikum
·Interne Entladungswiderstände
2.) Kondensatorgehäuse
Bietet:
·Mechanischen Schutz
·Elektrische Isolierung
·Umgebungsabdichtung
Gängige Materialien:
·Edelstahl
·Aluminiumlegierung
3.) Interne Sicherung (optional)
Funktionen:
·Schützt einzelne Kondensatorelemente
·Isoliert ausgefallene Elemente
·Verbessert die Systemzuverlässigkeit
4.) Entladungswiderstand
Zweck:
·Reduziert die Restspannung nach dem Abschalten
·Gewährleistet einen sicheren Wartungsbetrieb
5.) Durchführungen und Anschlüsse
Bieten:
·Elektrische Verbindung
·Isolierung zwischen Leiter und Gehäuse

Typen von Mittelspannungskondensatorbänken
Typische Spannungen:
·3,3 kV
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV

Anwendungsbereiche:
·Verteilerstationen
·Industrieanlagen
·Anlagen für erneuerbare Energien

Konfigurationen von Kondensatorbänken
1.) Parallele Kondensatorbank
Gängigste Bauart.
Funktion:
·Parallel zum Netz geschaltet
·Sorgt für Blindleistungskompensation
Anwendungsbereiche:
·Umspannwerke
·Industrielle Netze
2.) Reihenschaltbare Kondensatorbank
Funktion:
·Reihenschaltung mit Übertragungsleitungen
·Reduziert die Leitungsimpedanz
·Verbessert die Leistungsübertragungskapazität
Anwendungsbereiche:
·Lange Übertragungsleitungen
·Hochspannungsnetze
3.) Automatisch geschaltete Kondensatorbank
Merkmale:
·Automatische kvar-Einstellung
·Steuerungsgesteuerte Schaltung
·Hält den Soll-Leistungsfaktor aufrecht
Anwendungen:
·Variable industrielle Lasten

Beispiel für Nennleistungen von Kondensatoreinheiten
·NS 400 V: 5–50 kvar
·Mittelspannung 6,6 kV: 100–600 kvar
·Mittelspannung 10 kV: 100–1000 kvar
·35 kV: 200–1500 kvar
·Hochspannung 110 kV+: mehrere Mvar pro Bank

Schutzmaßnahmen
Kondensatorbänke verfügen in der Regel über:
·Überstromschutz
Schützt vor:
·Kurzschlüssen
·Internen Ausfällen
·Unsymmetrieschutz
Erkennt:
·Ausgefallene Kondensatorelemente
·Ungleichmäßige Spannungsverteilung
·Überspannungsschutz
Schützt vor:
·Anstieg der Netzspannung
·Schalttransienten
·Überspannungsschutz
Verwendet:
·Metalloxid-Überspannungsableiter (MOA)
·Entladungsschutz
·Gewährleistet sichere Wartungsbedingungen.

Vorteile
·Verbesserter Leistungsfaktor
·Reduziert den Blindleistungsverbrauch
·Verbessert den elektrischen Wirkungsgrad
·Spannungsverbesserung
·Unterstützt Spannungspegel
·Reduziert den Spannungsabfall
·Geringere Verluste
·Senkt den Stromfluss
·Reduziert Kabel- und Transformatorverluste
·Erhöhte Systemkapazität
·Setzt Netzkapazität frei
·Ermöglicht zusätzliche Lasten
·Wirtschaftliche Vorteile
·Reduziert Stromstrafen
·Verbessert die Betriebseffizienz

Typische Anwendungsbereiche
Versorgungsnetze
·Übertragungsumspannwerke
·Verteilungsumspannwerke
·Netzspannungsregelung
Industrieanlagen
·Stahlwerke
·Zementwerke
·Bergbaubetriebe
·Chemiewerke
·Produktionsstätten
Erneuerbare Energien
·Solar-PV-Anlagen
·Windparks
·Batterie-Energiespeichersysteme
Gewerbegebäude
·Einkaufszentren
·Rechenzentren
·Große Bürokomplexe

Anwendbare Normen
·IEC 60871 – Nebenschlusskondensatoren für Wechselstromsysteme über 1 kV
·IEC 60143 – Reihenkondensatoren für Stromversorgungssysteme
·IEEE Std 18 – Norm für Shunt-Leistungskondensatoren
·IEC 60099 – Überspannungsableiter
·IEC 62271 – Hochspannungsschalt- und Steueranlagen

Eine Kondensatoreinheit ist eine grundlegende Komponente moderner Stromversorgungssysteme und dient der Blindleistungskompensation, der Spannungsstabilisierung und der Verbesserung der Energieeffizienz. Durch die Kombination mehrerer Einheiten zu Kondensatorbänken können Energieversorger und Industrieunternehmen die Netzleistung steigern, Verluste reduzieren und die Zuverlässigkeit der Stromnetze verbessern.
