Gleichstromversorgungssystem (110/220 V) für eine stabile Gleichstromversorgung

{{{sourceTextContent.subTitle}}}

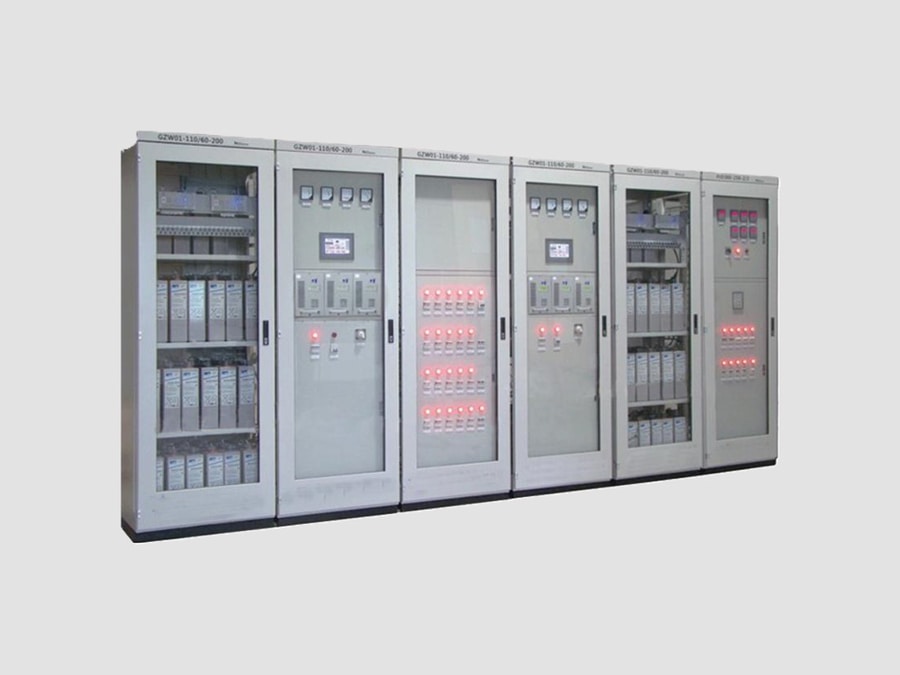

Gleichstromversorgungssystem (110/220 V)

{{{sourceTextContent.description}}}

Ein 110/220-V-Gleichstromversorgungssystem ist ein Hilfsstromversorgungssystem, das in Umspannwerken, Industrieanlagen, Kraftwerken und kritischen elektrischen Einrichtungen eingesetzt wird, um eine zuverlässige Gleichstromversorgung für Schutz-, Steuerungs-, Automatisierungs-, Kommunikations- und Notbetriebszwecke bereitzustellen.

Das System wandelt Wechselstrom-Hilfsstrom über Batterieladegeräte in stabilen Gleichstrom um und unterhält eine Batteriebank, die bei Unterbrechungen der Wechselstromversorgung die Stromversorgung aufrechterhalten kann.

Hauptfunktionen
Das Gleichstromversorgungssystem liefert kontinuierlichen Gleichstrom für:
·Schutzrelais
·Auslöse- und Einschaltkreise von Leistungsschaltern
·Automatisierungssysteme für Umspannwerke
·SCADA- und RTU-Geräte
·Kommunikationsgeräte
·Notbeleuchtung
·Schalttafeln
·Betätigungsmechanismen für Schaltanlagen
·Überwachungs- und Alarmsysteme

Typische Spannungspegel
110-V-Gleichstromsystem
Üblicherweise verwendet für:
·Mittel- und Hochspannungs-Schaltanlagen
·Industrielle Steuerungssysteme
·Schutz- und Automatisierungsstromkreise

Typische Anwendungsbereiche:
·35-kV–220-kV-Umspannwerke
·Verteilungsautomatisierungssysteme
·Industrieanlagen
·220-V-Gleichstromsystem

Häufig eingesetzt für:
·Großkraftwerke
·Höchstspannungs-Umspannwerke
·Hochleistungsschaltanlagen

Typische Anwendungen:
·220-kV–765-kV-Umspannwerke
·Kraftwerke
·Übertragungsnetze

Hauptkomponenten
1.) Wechselstrom-Eingangsverteilungseinheit
Funktion:
·Empfängt Wechselstrom-Hilfsstrom
·Bietet Trennung und Schutz
Komponenten:
·MCCB/MCB
·Überspannungsschutz (SPD)
·Wechselstrom-Überwachungsmessgerät
·Umschalter (optional)
2.) Batterieladegerät / Gleichrichter
Funktion:
·Wandelt Wechselstrom in Gleichstrom um
·Hält die Batterieladung aufrecht
·Versorgt Gleichstromverbraucher
Merkmale:
·Hochfrequenz-Schalttechnik
·Automatische Spannungsregelung
·Strombegrenzung
·Temperaturkompensation
·Parallelbetriebsfähigkeit
3.) Batteriebank
Bietet:
·Energiespeicher für die Notstromversorgung
·Gleichstrom-Notstromversorgung bei Wechselstromausfall
·Gängige Batterietypen:
·Ventilgeregelte Blei-Säure-Batterie (VRLA)
·Geflutete Blei-Säure-Batterie
·Nickel-Cadmium (Ni-Cd)
·Lithium-Batteriesysteme (moderne Anwendungen)
4.) Gleichstrom-Verteilerfeld
Funktionen:
·Verteilt Gleichstrom an die Verbraucher
·Bietet Schutz für die Abzweige
·Ermöglicht die Isolierung für Wartungsarbeiten
Komponenten:
·Gleichstrom-Leistungsschalter
·Sicherungseinheiten
·Verteiler-Sammelschienen
·Isolationsüberwachungsgerät
5.) Gleichstrom-Überwachungssystem
Überwacht:
·Gleichspannung
·Ladestrom
·Batteriezustand
·Isolationswiderstand
·Alarmstatus
·Batterietemperatur

Typische technische Spezifikationen
·Nenn-Gleichspannung: 110 V DC / 220 V DC
·Eingangsspannung: 380 V AC oder 220 V AC
·Frequenz: 50/60 Hz
·Gleichspannungsregelung: ±1 %
·Welligkeit: ≤1 %
·Ladeleistung: 10–200 A (typisch)
·Batteriekapazität: 50–2000 Ah
·Isolationsüberwachung: integriert
·Schutzart: IP30–IP55
·Notstromdauer: 1–10 Stunden (anwendungsabhängig)
·Nennlebensdauer: 15–25 Jahre
·Geltende Normen: IEC 60896, IEC 62477, IEC 61204

Funktionsprinzip
Wechselstrom-Hilfsstrom wird in das Gleichstromsystem eingespeist.
·Der Gleichrichter wandelt den Wechselstrom in geregelte Gleichspannung um.
·Das Ladegerät versorgt Gleichstromverbraucher und hält die Batterie auf Ladezustand.
·Die Batterie befindet sich im Standby-Zustand.
Bei Ausfall der Wechselstromversorgung:
·Die Batterie liefert automatisch Gleichstrom.
·Schutz- und Steuergeräte bleiben in Betrieb.
·Leistungsschalter können weiterhin sicher auslösen oder schließen.

Betriebsmodi der Batterie
·Erhaltungsladungsmodus
Normalbetrieb:
·Das Ladegerät versorgt Gleichstromverbraucher
·Die Batterie bleibt voll geladen
·Wird für den Langzeit-Standby-Betrieb verwendet

Boost-Lademodus
Wird verwendet nach:
·Wiederherstellung der Wechselstromversorgung
·Ereignis der Batterieentladung
Zweck:
·Schnelle Wiederherstellung der Batteriekapazität

Batterieentladungsmodus
Während:
·Ausfall der Wechselstromversorgung
·Fehler des Ladegeräts
Die Batterie versorgt:
·Schutzsysteme
·Steuerkreise
·Kommunikationsgeräte

Vorteile
Hohe Zuverlässigkeit
·Kontinuierliche Gleichstromversorgung
·Unabhängige Notstromversorgung
·Unverzichtbar für den Schutzbetrieb
Schnelle Reaktion
·Sofortiger Übergang bei Wechselstromausfall
·Keine mechanische Schaltverzögerung
Sicherer Betrieb
·Gleichstrom-Isolationsüberwachung
·Alarmanzeige
·Leitungsschutz
Geringer Wartungsaufwand
·Automatische Ladesteuerung
·Überwachung des Batteriezustands
·Modularer Aufbau

Typische Anwendungsbereiche
·Stromübertragungsstationen
·Verteilerstationen
·Wasserkraftwerke
·Thermische Kraftwerke
·Kernkraftwerke
·Anlagen für erneuerbare Energien
·Bahnunterwerke
·Industrielle elektrische Anlagen
·Rechenzentren
·Öl- und Gasanlagen

Geltende Normen
·IEC 60896 – Stationäre Blei-Säure-Batterien
·IEC 62477 – Sicherheitsanforderungen für leistungselektronische Umrichtersysteme
·IEC 61204 – Niederspannungsstromversorgungen
·IEC 61427 – Batterien für Anwendungen im Bereich erneuerbarer Energien und in der Energieversorgung
·IEC 60529 – Schutzarten für Gehäuse

Übersicht über typische Nennwerte
·Gleichspannung: 110 V / 220 V
·Ladegerätetyp: Hochfrequenz-Schaltgleichrichter
·Batterietyp: VRLA / Blei-Säure / Ni-Cd / Lithium
·Batteriekapazität: 50–2000 Ah
·Gleichstrom-Sammelschiene: Einzel- oder Doppelsammelschiene
·Redundanz: N+1-Ladegerätkonfiguration
·Überwachung: SPS-/SCADA-kompatibel
·Installation: Elektroraum im Innenbereich
·Lebensdauer: 15–25 Jahre

Ein 110/220-V-Gleichstromversorgungssystem ist ein kritisches Hilfssystem für Umspannwerke und Industrieanlagen. Es stellt sicher, dass Schutz-, Steuer- und Schaltgeräte auch bei vollständigem Ausfall der Wechselstromversorgung betriebsbereit bleiben, und ist damit eine wesentliche Komponente für den sicheren und zuverlässigen Betrieb des Stromnetzes.
