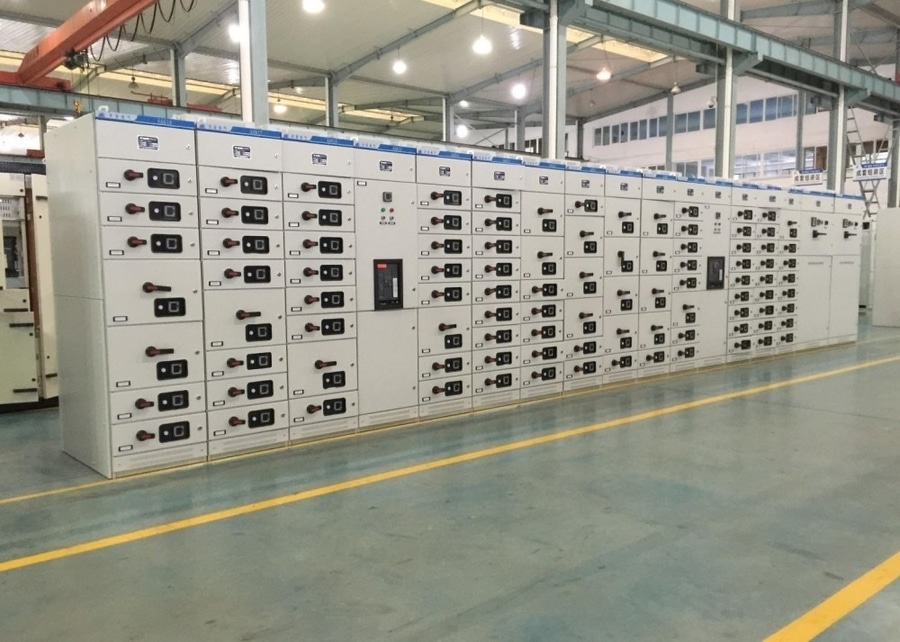

Niederspannungsschaltanlage (Motorsteuerzentrale, MCC) für den zentralen Motorbetrieb

{{{sourceTextContent.subTitle}}}

Niederspannungsschaltanlagen (Motorsteuerungszentrale, MCC)

{{{sourceTextContent.description}}}

Ein Niederspannungs-Motorsteuerungszentrum (MCC) ist eine Art Niederspannungsschaltanlage, die für die zentrale Steuerung, den Schutz, die Überwachung und die Verteilung von elektrischer Energie an mehrere Motoren und zugehörige Verbraucher ausgelegt ist. Es vereint Motorstarter, Leistungsschalter, Schutzvorrichtungen, Steuerungsgeräte und Automatisierungskomponenten in einem einzigen modularen Gehäuse.

Niederspannungs-MCCs finden breite Anwendung in Industrieanlagen, Kraftwerken, Wasseraufbereitungsanlagen, Öl- und Gasanlagen, Bergbaubetrieben, Produktionsstätten und großen Gewerbegebäuden, in denen mehrere Elektromotoren eine zentrale Steuerung und Absicherung erfordern.

Hauptmerkmale
·Nennspannung: ≤1000 V AC (üblicherweise 400 V, 415 V, 480 V, 690 V)
·Zentrale Motorsteuerung und Stromverteilung
·Modularer Schrankaufbau
·Feste oder ausziehbare Einheiten
·Hohe Betriebssicherheit
·Einfache Wartung und Erweiterung
·Integrierter Schutz und Automatisierung
·Kompatibel mit SPS-, DCS- und SCADA-Systemen
·Lichtbogenbeständige Ausführung erhältlich

Typische MCC-Abschnitte
Ein komplettes Niederspannungs-MCC-Programm kann Folgendes umfassen:

1.) Einspeiseabschnitt
Funktionen:
·Hauptstrom-Einspeiseanschluss
·Hauptleistungsschalter
·Leistungsmessung
·Überspannungsschutz
·Leistungsüberwachung
·Typische Geräte:
·Luftleistungsschalter (ACB)
·Kompaktleistungsschalter (MCCB)
·Leistungszähler
·Stromwandler (CTs)

2.) Motorversorgungsabschnitt
Bietet:
·Motorschaltung
·Überlastschutz
·Kurzschlussschutz
·Motortrennung
Typische Komponenten:
·Schütz
·Thermisches Überlastrelais
·Motorschutzrelais
·MCCB/MCB
·Sanftanlasser
·Frequenzumrichter (VFD)

3.) Steuerungsbereich
Umfasst:
·SPS-Schnittstelle
·Steuerrelais
·Klemmenblöcke
·Kommunikationsmodule
·Lokale Steuerschalter
·Anzeigeleuchten

4.) Verteilungsbereich
Verwendung für:
·Hilfslasten
·Beleuchtungskreise
·Kleinstromzuleitungen
·Steuerspannungsversorgungen

Typische technische Spezifikationen
·Nennspannung: 400 V / 415 V / 480 V / 690 V AC
·Nennfrequenz: 50/60 Hz
·Hauptsammelschienenstrom: 630–6300 A
·Kurzzeit-Standstrom: 25–100 kA, 1 s
·Spitzen-Standstrom: 52–220 kA
·Motorstarterleistung: Bis zu mehreren MW (anwendungsabhängig)
·Schutzart: IP31–IP65
·Einbau: Innen-/Außengehäuse
·Trennungsform: Form 2 / Form 3 / Form 4
·Isolationsspannung: Bis zu 1000 V
·Geltende Normen: IEC 61439, IEC 60947

Hauptkomponenten
Stromkreisschutzgeräte
·Luftleistungsschalter (ACB)
·Kompaktleistungsschalter (MCCB)
·Feinschalter (MCB)
Sicherungsschutz
·Motorsteuergeräte
·Magnetkontaktor
·Thermisches Überlastrelais
·Elektronisches Motorschutzrelais
·Sanftanlasser
·Frequenzumrichter (VFD)
Messgeräte
·Amperemeter
·Voltmeter
·Leistungsmesser
·Energiezähler
·Stromwandler (CT)
Steuerung und Automatisierung
·SPS-Kommunikationsmodule
·Remote-I/O
Ethernet-Kommunikation
·Feldbussysteme
·SCADA-Schnittstelle

Motorstartverfahren

Direktstart (DOL)
Einsatzbereiche:
·Kleine Motoren
·Einfache Anwendungen
Vorteile:
·Einfacher Aufbau
·Geringe Kosten
·Einfache Wartung

Stern-Dreieck-Starter
Einsatzbereiche:
·Mittelgroße Motoren
Vorteile:
·Geringerer Anlaufstrom
·Geringere mechanische Belastung

Sanftanlasser
Einsatzbereiche:
·Pumpen
·Ventilatoren
·Kompressoren
Vorteile:
·Sanfte Beschleunigung
·Geringere mechanische Stöße

Frequenzumrichter (VFD)
Einsatzbereiche:
·Anwendungen zur Drehzahlregelung
Vorteile:
·Energieeinsparungen
·Präzise Motorsteuerung
·Prozessoptimierung

Funktionsprinzip
·Die eingehende Niederspannungsenergie gelangt über den Hauptschalter in den MCC.
·Die Hauptsammelschiene verteilt die Energie auf die einzelnen Motorversorgungsfächer.
·Jedes Versorgungsfach steuert einen Motor oder eine Last.
·Schutzvorrichtungen überwachen Strom, Spannung und den Zustand der Motoren.
·Bei Überlastung oder Störungen trennt die Schutzeinrichtung den betroffenen Stromkreis.
·Steuerungssysteme können Motoren lokal oder ferngesteuert über SPS/DCS/SCADA betreiben.

Vorteile
Zentrale Steuerung
·Alle Motoren befinden sich in einer elektrischen Anlage
·Vereinfachte Bedienung und Überwachung
·Reduzierter Steuerungsverdrahtungsaufwand
Erhöhte Sicherheit
·Getrennte Fächer
·Sichere Trennung
·Mechanische Verriegelung
·Optionaler Lichtbogenschutz
Einfache Wartung
·Herausnehmbare Motormodule
·Schneller Austausch
·Reduzierte Ausfallzeiten
Flexible Erweiterung
·Zusätzliche Motorstromkreise können hinzugefügt werden
·Modularer Aufbau ermöglicht zukünftige Erweiterungen
Automatisierungsfähig
·SPS-/DCS-Integration
·Fernbedienung
·Zustandsüberwachung

Typische Anwendungsbereiche
·Wasser- und Abwasseraufbereitungsanlagen
·Öl- und Gasanlagen
·Chemiewerke
·Stahlwerke
·Zementwerke
·Bergbaubetriebe
·Kraftwerke
·HLK-Anlagen
·Lebensmittelverarbeitungsbetriebe
·Schiffs- und Offshore-Plattformen
·Kühlsysteme für Rechenzentren

Anwendbare Normen
·IEC 61439 – Niederspannungsschaltanlagen
·IEC 60947-1 – Allgemeine Anforderungen an Niederspannungsschaltanlagen
·IEC 60947-2 – Leistungsschalter
·IEC 60947-4-1 – Schütze und Motorstarter
·IEC 60529 – Schutzart (IP-Schutzklasse)

Übersicht über typische Nennwerte
·Systemspannung: 400–690 V AC
·Hauptsammelschienenstrom: 630–6300 A
·Fehlerstrom: 25–100 kA
·Motorsteuerung: Direktstart (DOL) / Stern-Dreieck-Schaltung / Sanftanlauf / Frequenzumrichter (VFD)
·Gehäuse: Metallgehäuse
·Schutzart: IP31–IP65
·Installation: Innenbereich / Außenbereich
·Automatisierung: SPS / DCS / SCADA
·Lebensdauer: ≥25–30 Jahre

Ein Niederspannungs-Motorsteuerungszentrum (MCC) bietet eine Komplettlösung für den zentralisierten Motorbetrieb, den Schutz und die Automatisierung. Sein modularer Aufbau, das hohe Sicherheitsniveau und die Kompatibilität mit modernen Steuerungssystemen machen es zu einer unverzichtbaren Komponente in der industriellen Stromverteilung und in Prozesssteuerungsanwendungen.
