Die gasisolierte Ringhauptschaltanlage (RMU) mit 24 kV sorgt für zuverlässiges Schalten, Schutz, Abschnittsbildung und Fehlerisolierung

{{{sourceTextContent.subTitle}}}

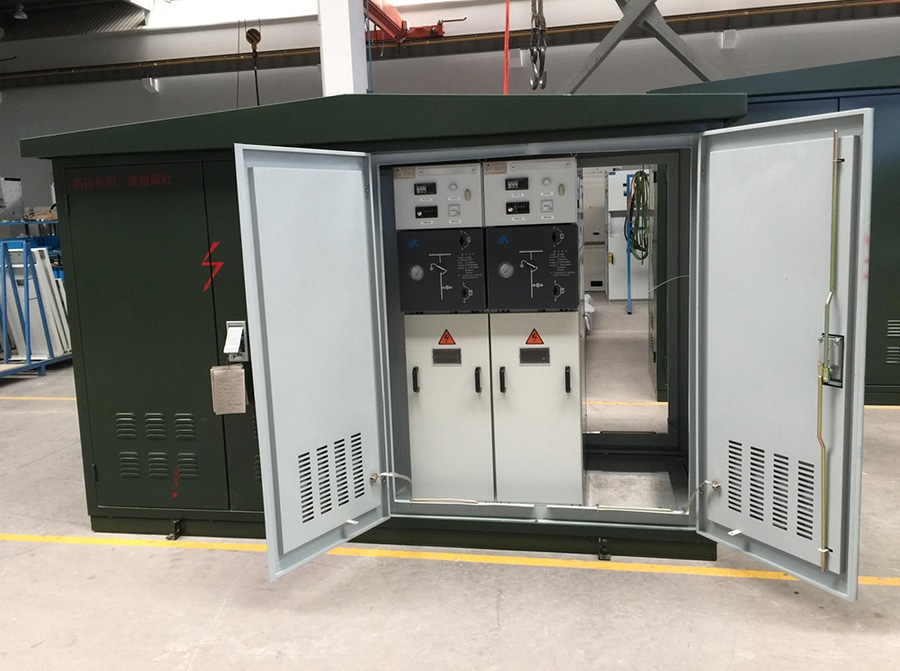

Ring-Hauptschaltanlage (RMU) 24 kV

{{{sourceTextContent.description}}}

Die 24-kV-Gasisolierte Ringhauptschaltanlage (RMU) ist eine werkseitig montierte, metallgekapselte Mittelspannungsschaltanlage, die für 24-kV-Verteilungsnetze ausgelegt ist. Sie gewährleistet zuverlässiges Schalten, Schutz, Abschnittsbildung und Fehlerisolierung und sorgt gleichzeitig für eine unterbrechungsfreie Stromversorgung der intakten Netzabschnitte. Die primären stromführenden Komponenten sind in einem versiegelten Edelstahltank untergebracht, der mit SF₆-Gas oder umweltfreundlichem Isoliergas gefüllt ist und eine hervorragende Isolierung sowie Lichtbogenlöschleistung bietet.

Hauptmerkmale
·Nennspannung: 24 kV
·Kompakte, vollständig abgedichtete, gasisolierte Bauweise
·Wartungsfreier, lebenslang versiegelter Gastank
·Hohe Betriebssicherheit und Zuverlässigkeit
·Geeignet für Innen- und Außenschaltanlagen
·Modularer und erweiterbarer Aufbau
·Geringer Wartungsaufwand
·Interne Lichtbogenklassifizierung verfügbar
·Kompatibel mit SCADA- und Verteilungsautomatisierungssystemen

Typische Funktionsmodule
Eine 24-kV-RMU kann mit folgenden Kombinationen konfiguriert werden:
·Lasttrennschalter (LBS)
·Vakuum-Leistungsschalter (VCB)
·Sicherungs-Schalter-Kombination
·Sammelschienenmodul
·Kabelschaltmodul
·Messmodul
·Erdungsschalter
·Sammelschienen-Abschnittschalter
·Fernterminal (RTU)

Typische Anordnungen umfassen:
CCC – Drei Lasttrennschalter
CCF – Zwei Kabelschalter + ein Sicherungsschalter
CCV – Zwei Kabelschalter + ein Vakuum-Leistungsschalter
Erweiterbare modulare Konfigurationen für zusätzliche Abzweige

Typische technische Spezifikationen
·Nennspannung: 24 kV
·Höchste Systemspannung: 24/25,8 kV
·Nennfrequenz: 50/60 Hz
·Nennstrom: 630 A (1250 A optional)
·Kurzzeit-Standstrom: 20–25 kA, 3 s
·Spitzen-Standstrom: 50–63 kA
·Nenn-Kurzschluss-Ausschaltstrom: bis zu 25 kA
·Blitzimpuls-Standstromfestigkeit (BIL): 125 kV
·Netzfrequenz-Haltespannung: 50 kV (1 min)
·Schutzart: IP4X-Gehäuse, IP67-abgedichteter Gastank
·Mechanische Lebensdauer: ≥2.000–10.000 Schaltzyklen
·Gasleckrate: Typischerweise <0,1–0,2 % pro Jahr
·Anwendbare Normen: IEC 62271-1, IEC 62271-200, IEC 62271-103

Hauptkomponenten
·Gasbehälter aus Edelstahl mit gasdichter Abdichtung
·SF₆-Gas oder umweltfreundliches Isoliergas
·Lasttrennschalter (LBS)
·Vakuumunterbrecher (VCB-Module)
·Dreistellungsschalter (EIN–AUS–ERDE)
·Kupfer-Sammelschienen
·Kabelanschlussraum
·Niederspannungs-Schaltschrank
·Mechanisches und elektrisches Verriegelungssystem
·Gasdruckanzeige
·Druckentlastungsvorrichtung

Funktionsprinzip
·Die Zuleitung versorgt die RMU über einen Kabelschalter mit Strom.
·Die interne isolierte Sammelschiene verteilt den Strom auf die abgehenden Zuleitungen.
·Im Normalbetrieb übernehmen Lasttrennschalter die Schaltvorgänge.
·Im Fehlerfall unterbricht die Sicherung oder der Vakuum-Leistungsschalter den Fehlerstrom.
·Die fehlerhafte Zuleitung wird isoliert, während das restliche Netz weiterbetrieben wird, wodurch eine hohe Versorgungssicherheit gewährleistet ist.

Vorteile
·Kompakte Bauweise
·Hervorragende Isolationsleistung
·Hohe Zuverlässigkeit in verschmutzten, feuchten und küstennahen Umgebungen
·Minimaler Wartungsaufwand
·Lange Lebensdauer (typischerweise 30 Jahre oder mehr)
·Hohe Personensicherheit
·Verkürzte Ausfallzeiten durch schnelle Fehlerisolierung
·Geeignet für die Smart-Grid-Automatisierung und den Fernbetrieb

Typische Anwendungsbereiche
·Städtische Verteilerstationen
·Industrieanlagen
·Gewerbeanlagen
·Verteilungsnetze in Wohngebieten
·Anlagen für erneuerbare Energien
·Windparks
·Photovoltaikanlagen
·Flughäfen
·Krankenhäuser
·Stromversorgungssysteme für Eisenbahn und U-Bahn
·Rechenzentren
·Sekundärverteilerstationen von Energieversorgungsunternehmen

Anwendbare internationale Normen
·IEC 62271-1 – Hochspannungsschalt- und Steueranlagen – Allgemeine Anforderungen
·IEC 62271-200 – Metallgekapselte Wechselstrom-Schalt- und Steueranlagen
·IEC 62271-103 – Schalter für Nennspannungen über 1 kV
·IEC 61869 – Messwandler (sofern zutreffend)
·IEC 60529 – Schutzarten (IP-Code)

Übersicht über typische Nennwerte
·Nennspannung: 24 kV
·Nennstrom: 630 A
·Fehlerstrom: 20–25 kA
·BIL: 125 kV
·Netzfrequenz-Haltespannung: 50 kV
·Isoliermedium: SF₆ oder Öko-Gas
·Aufstellung: Innenbereich / Außenbereich
·Schutzart: IP67 (abgedichteter Tank)
·Automatisierung: Optional SCADA / RTU
·Lebensdauer: ≥30 Jahre

Eine 24-kV-Gasisolierte RMU (Gas Insulated RMU) wird aufgrund ihrer kompakten Bauweise, ihrer hermetisch abgeschlossenen Konstruktion, ihrer hohen Zuverlässigkeit und ihrer Fähigkeit, durch effiziente Fehlerisolierung die Netzkontinuität aufrechtzuerhalten, häufig in modernen Mittelspannungs-Verteilungsnetzen eingesetzt. Sie eignet sich besonders gut für städtische Infrastruktur, Industrieanlagen, Anlagen für erneuerbare Energien und intelligente Verteilungsnetze.
