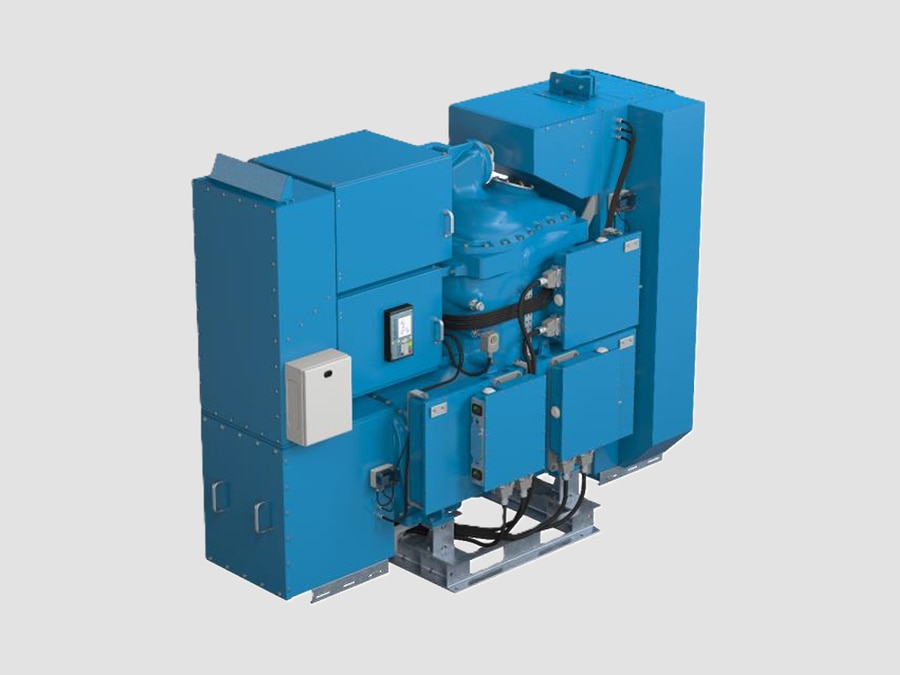

Gasisolierte Schaltanlage (Vakuumunterbrecher) 72,5 kV – die beste Lösung für einen umweltfreundlicheren Betrieb moderner Umspannwerke

{{{sourceTextContent.subTitle}}}

Schaltanlage (Vakuumunterbrecher) 72,5 kV

{{{sourceTextContent.description}}}

1. Allgemeine Beschreibung

Die 72,5-kV-Gasisolierte Schaltanlage (GIS) mit Vakuumunterbrecher ist ein kompaktes Hochspannungsschaltsystem, das zur Lichtbogenunterbrechung die Vakuum-Leistungsschaltertechnologie nutzt und gleichzeitig ein isolierendes Gasmedium (wie SF₆ oder umweltfreundliches Gas) zur Isolierung der GIS-Kammern einsetzt.

Im Gegensatz zu herkömmlichen SF₆-Leistungsschaltern löscht der Vakuumunterbrecher (VI) den Lichtbogen im Inneren einer versiegelten Vakuumflasche und bietet so eine hervorragende Schaltleistung, geringen Wartungsaufwand und eine geringere Umweltbelastung.

Es wird häufig in 66-kV-Übertragungs- und Verteilungsnetzen, industriellen Umspannwerken, Anlagen für erneuerbare Energien und städtischen Stromversorgungssystemen eingesetzt.

2. Typische technische Spezifikationen
·Gerätetyp: Gasisolierte Schaltanlage mit Vakuum-Leistungsschalter
·Nennspannung: 72,5 kV
·Systemspannungsklasse: 66 kV
·Nennfrequenz: 50 / 60 Hz
·Nennstrom: 1.250 / 2.000 / 3.150 A
·Kurzzeit-Standstrom: 25 / 31,5 / 40 kA (3 s)
·Kurzschluss-Ausschaltstrom: 25–40 kA
·Spitzen-Durchhaltestrom: 63–100 kAp
·Netzfrequenz-Durchhaltespannung: 140 kV (typisch)
·Blitzimpuls-Durchhaltespannung (BIL): 325 kVp
·Isoliermedium: SF₆ / reine Luft / alternatives Gas
·Leistungsschaltertyp: Vakuumunterbrecher
·Aufstellung: GIS-Gebäude im Innenbereich / GIS-Gehäuse im Außenbereich
·Mechanische Lebensdauer: Klasse M2 (typisch)

3. Hauptkomponenten

1.) Vakuum-Leistungsschalter (VCB)
·Verwendet Vakuumunterbrecher zum Löschen elektrischer Lichtbögen
·Ermöglicht eine schnelle Fehlerunterbrechung
·Hohe elektrische Lebensdauer
·Geringer Kontaktverschleiß
·Minimaler Wartungsaufwand im Vergleich zu SF₆-Unterbrechern
Typische Funktionen:
·Kurzschlussunterbrechung
·Transformatorschutz
·Leitungsschaltung
·Generatorschutz

2.) Gasisoliertes Gehäuse
·Metallgekapselte Kammern
·Verhindert Verunreinigungen und das Eindringen von Feuchtigkeit
·Bietet eine kompakte Isolationskonstruktion
·Geeignet für Umspannwerke mit begrenztem Platzangebot

3.) Hauptsammelschiene
Gekapseltes Leitersystem
Verfügbare Konfigurationen:
·Einfache Sammelschiene
·Doppelte Sammelschiene
·Segmentierte Sammelschiene

4.) Trennschalter
·Sorgt für elektrische Trennung während Wartungsarbeiten
·Manuelle oder elektrische Betätigung

5.) Erdungsschalter
Zu den Typen gehören:
·Wartungs-Erdungsschalter
·Schnellschaltender Erdungsschalter
Funktionen:
·Entlädt eingeschlossene elektrische Energie
·Gewährleistet die Sicherheit des Personals

6.) Stromwandler (CT)
Verwendung für:
·Schutzrelais
·Messung
·Zählung

7.) Spannungswandler (VT)
Liefert Spannungssignale für:
·Schutz
·Synchronisation
·Überwachung

4. Vorteile von GIS mit Vakuumunterbrecher
* Umweltfreundlich
·Reduziert die Abhängigkeit von der SF₆-Unterbrechungstechnik
* Geringer Wartungsaufwand
·Vakuumunterbrecher haben eine lange Lebensdauer
* Hohe Schaltzuverlässigkeit
·Hervorragende Leistung bei häufigen Schaltvorgängen
* Kompakte Bauweise
·Deutlich kleiner als AIS-Anlagen
* Hohe Sicherheit
·Abgedichtete Gaskammern schützen die inneren Komponenten

5. Typische Anwendungsbereiche
72,5-kV-Vakuum-GIS-Anlagen werden üblicherweise installiert in:
·66-kV-Übertragungsumspannwerken
·Umspannwerken für erneuerbare Energien
·Wind- und Solarkraftwerken
·Industriekraftwerken
·Bahn-Traktionsunterwerken
·Unterirdischen Stadtunterwerken
·Modernisierungen von Verteilungsnetzen

6. Typische Anordnung der GIS-Feldmodule
Gängige Konfigurationen:
Einzelschiene
·Kostengünstig
·Einfache Bedienung
Doppelschiene
·Verbesserte betriebliche Flexibilität
Ringleitungskonfiguration
·Hohe Versorgungssicherheit
„Breaker-and-a-Half“-Konfiguration
·Einsatz in kritischen Umspannwerken

7. Anwendbare Normen
·IEC 62271-1 – Allgemeine Anforderungen an Hochspannungsschaltanlagen
·IEC 62271-100 – Hochspannungs-Wechselstrom-Leistungsschalter
·IEC 62271-102 – Trennschalter und Erdungsschalter
·IEC 62271-203 – Gasisolierte, metallgekapselte Schaltanlagen über 52 kV
·IEEE C37-Reihe — Normen für Hochspannungsschaltanlagen

Zusammenfassung:
Eine 72,5-kV-Gasisolierte Schaltanlage mit Vakuumunterbrecher ist ein kompaktes Hochspannungs-GIS-System der 66-kV-Klasse, das Gasisolierung mit Vakuum-Leistungsschaltertechnologie kombiniert. Sie bietet in der Regel einen Nennstrom von 1.250–3.150 A, eine Fehlerunterbrechungsfähigkeit von 25–40 kA, eine lange Lebensdauer, geringen Wartungsaufwand und einen umweltfreundlicheren Betrieb für moderne Umspannwerke.
