Überspannungsableiter mit Porzellangehäuse begrenzen übermäßige transiente Spannungen und leiten Stoßströme sicher zur Erde ab

{{{sourceTextContent.subTitle}}}

Ableiter mit Porzellangehäuse

{{{sourceTextContent.description}}}

Ein Porzellan-Ableiter, auch bekannt als Porzellan-Überspannungsableiter oder Porzellan-Metalloxid-Überspannungsableiter (MOA), ist eine Schutzeinrichtung, die in Stromversorgungsnetzen eingesetzt wird, um Transformatoren, Schaltanlagen, Übertragungsleitungen und andere Hochspannungsanlagen vor Blitzüberspannungen und Schaltüberspannungen zu schützen.

Er nutzt Zinkoxid (ZnO)-Metalloxidvaristor (MOV)-Elemente in einem isolierenden Porzellangehäuse, um übermäßige transiente Spannungen zu begrenzen und Stoßströme sicher zur Erde abzuleiten.

Hauptfunktionen
·Überspannungsschutz: Begrenzt durch Blitzschlag und Schaltvorgänge verursachte Stoßspannungen.
·Geräteschutz: Schützt die Isolationssysteme von Transformatoren, Leistungsschaltern, Stromwandlern (CTs), Spannungswandlern (VTs) und Kabeln.
·Ableitung von Stoßenergie: Leitet hohe Stoßströme sicher zur Erde ab.
·Verbesserung der Systemzuverlässigkeit: Reduziert Geräteausfälle, die durch transiente Überspannungsereignisse verursacht werden.

Typische Anwendungsbereiche

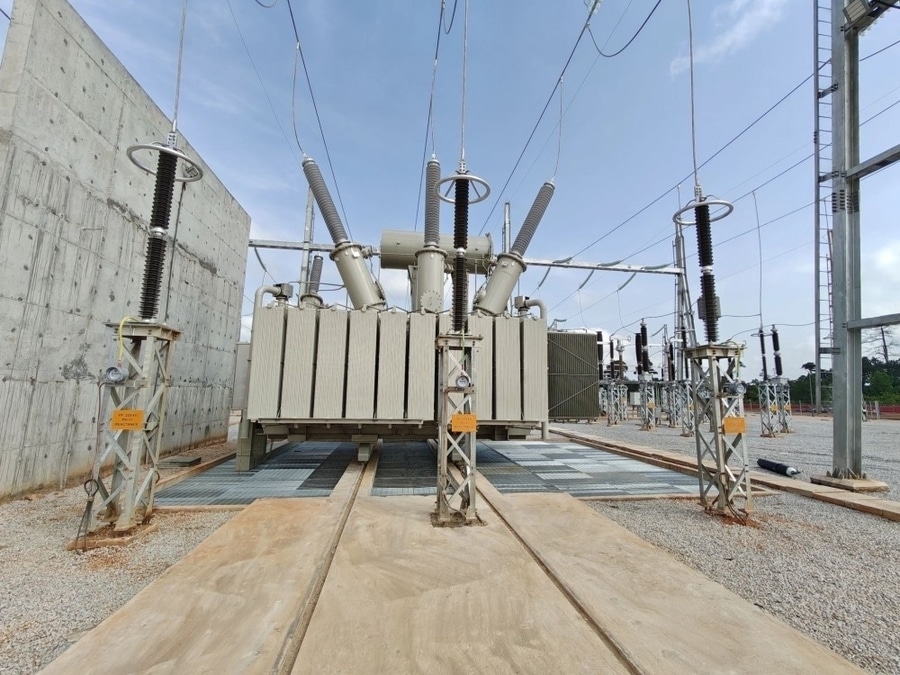

·Freiluft-Umspannwerke
·Übertragungs- und Verteilungsnetze
·Transformatorschutz
·Generatorschutz
·Schaltanlagenschutz
·Kabelendverschlussschutz
·Bahn-Traktionsumspannwerke
·Anlagen für erneuerbare Energien

Typische technische Spezifikationen
·Nennspannung: 3 kV – 420 kV
·Maximale Dauerbetriebsspannung (MCOV): Entsprechend der Systemspannung
·Nennableitstrom: 5 kA / 10 kA / 20 kA
·Impulsstromklasse: Klasse 1, 2, 3, 4
·Gehäusematerial: Porzellan
·Schutzelement: Zinkoxid (ZnO)-MOV
·Einbauort: Im Freien
·Frequenz: 50 Hz / 60 Hz
·Einbau: Vertikale Montage

Aufbau
Ein typischer Überspannungsableiter mit Porzellangehäuse besteht aus:
1. Porzellanisolatorgehäuse
·Bietet äußere Isolierung
·Witterungs- und verschmutzungsbeständig
·Hohe mechanische Festigkeit
·Geeignet für den Außenbereich
2. Zinkoxid (ZnO)-Ventilelemente
·Nichtlineare Spannungs-Strom-Kennlinie
·Leitet Stoßstrom bei Überspannung
·Kehrt nach Abklingen des Stoßstroms in den hochohmigen Zustand zurück
3. Interne Abstufungskomponenten
·Gewährleisten eine gleichmäßige Spannungsverteilung
·Verbessern die Leistung des Ableiters bei hohen Spannungspegeln
4. Dichtungssystem
·Verhindert das Eindringen von Feuchtigkeit
·Sichert die Zuverlässigkeit der inneren Isolierung
5. Druckentlastungssystem
·Bietet sicheren Ausfallschutz bei internen Fehlern

Funktionsprinzip
Während des normalen Systembetriebs:
·Der Ableiter verbleibt in einem Zustand mit hohem Widerstand.
·Es fließt nur ein geringer Leckstrom.

Während eines Überspannungsereignisses:
·Ein Blitzschlag oder eine Schaltüberspannung verursacht einen Spannungsanstieg.
·Die ZnO-Elemente werden hochleitfähig.
·Der Stoßstrom fließt durch den Ableiter zur Erde.
·Die Spannung an den geschützten Geräten wird auf ein sicheres Niveau begrenzt.
·Nach dem Stoßstrom kehrt der Ableiter in seinen normalen hochohmigen Zustand zurück.

Vorteile
·Hervorragende mechanische Festigkeit
·Hohe Beständigkeit gegen Umgebungsalterung
·Gute Isolationsleistung im Außenbereich
·Lange Lebensdauer
·Stabile elektrische Eigenschaften
·Geeignet für Hochspannungsanwendungen
·Zuverlässige Leistung unter verschmutzten Umgebungsbedingungen
·Hohe Beständigkeit gegen ultraviolette Strahlung

Gängige Typen
Porzellan-Überspannungsableiter der Verteilungsklasse
·Einsatz in Verteilungsnetzen
·Typischerweise unter 36 kV
Porzellan-Überspannungsableiter der Zwischenklasse
·Einsatz in Industrieanlagen und Umspannwerken
Porzellan-Überspannungsableiter der Stationklasse
·Einsatz in Hochspannungs-Umspannwerken und Übertragungsnetzen
Metalloxid-Überspannungsableiter ohne Funkenstrecke
·Modernste Bauweise
·Keine Serienfunkenstrecken
·Schnellere Ansprechzeit und bessere Schutzleistung

Typische Anwendungen nach Spannungsebene
·6–12 kV Verteiltransformatoren, Schaltanlagen
·24–36 kV Mittelspannungs-Schaltanlagen
·66–145 kV Schutz von Schaltanlagenausrüstung
·220–420 kV Schutz von Übertragungsnetzen

Anwendbare Normen
·IEC 60099-4 – Metalloxid-Überspannungsableiter ohne Funkenstrecken für Wechselstromsysteme
·IEEE C62.11 – Metalloxid-Überspannungsableiter für Wechselstromkreise
·IEC 60099-5 – Empfehlungen zur Auswahl und Anwendung von Überspannungsableitern

Hauptmerkmale
·Porzellanisoliertes Gehäuse für den Außenbereich
·Nichtlineare Widerstandstechnologie auf Zinkoxidbasis (ZnO)
·Hohe Ableitfähigkeit
·Hervorragende Isolationskoordination
·Niedrige Restspannung
·Zuverlässiger Schutz vor Blitz- und Schaltstößen
·Geeignet für Umspannwerke, Transformatoren und Übertragungsnetze
·Lange wartungsfreie Lebensdauer
