362-kV-Kondensator-Spannungswandler

{{{sourceTextContent.subTitle}}}

362-kV-CVT

{{{sourceTextContent.description}}}

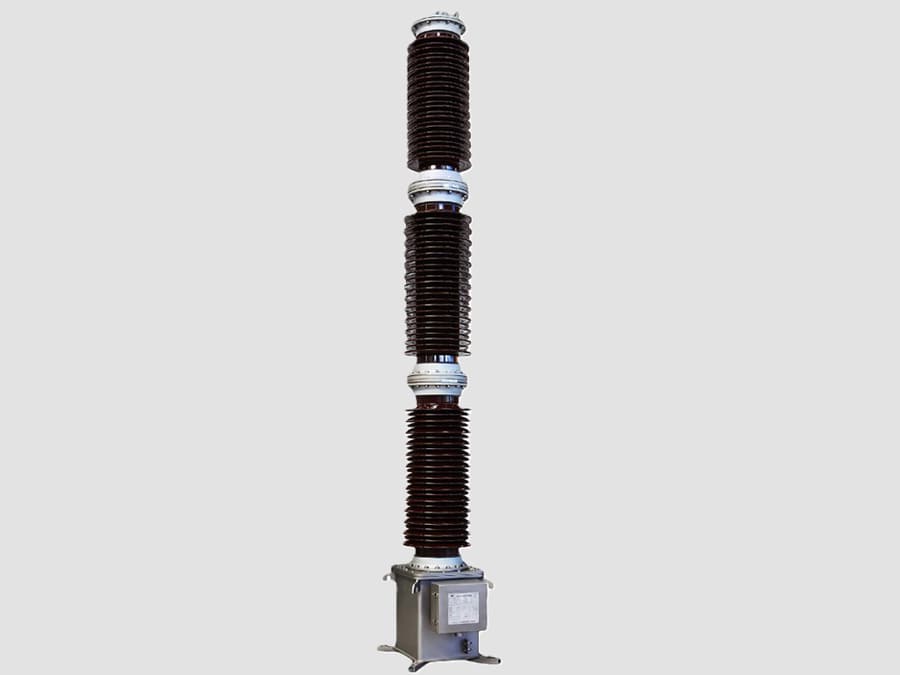

Ein 362-kV-Kondensator-Spannungswandler (CVT), auch als kapazitiver Spannungswandler oder Kondensator-Potentialwandler (CPT) bekannt, ist ein Messwandler für Ultrahochspannung (EHV), der für Übertragungsnetze der 330-kV-Klasse ausgelegt ist. Er wandelt hohe Übertragungsspannungen in standardisierte Niederspannungsausgänge um, die für Messung, Schutz, Steuerung, Synchronisation und die Automatisierung von Stromnetzen verwendet werden.

Ein 362-kV-CVT nutzt einen kapazitiven Spannungsteiler in Kombination mit einem elektromagnetischen Zwischenwandler, um eine genaue Spannungsmessung und eine zuverlässige Trennung zwischen dem EHV-Netz und den nachgeschalteten Geräten zu gewährleisten.

Funktionsprinzip
Ein 362-kV-CVT arbeitet in zwei Stufen:
1. Kapaziver Spannungsteiler
Die Hochspannung wird mithilfe eines in Reihe geschalteten Kondensatorteilers reduziert:
·C1 – Hochspannungskondensatorabschnitt
·C2 – Niederspannungskondensatorabschnitt

2. Zwischenwandler
·Der Zwischenwandler wandelt die reduzierte Spannung in Standard-Sekundärspannungen für Schutz- und Messgeräte um.

Hauptkomponenten
·Hochspannungskondensatorstapel
·Kapazitiver Spannungsteiler
·Zwischenwandler
·Kompensationsdrossel
·Ferroresonanz-Unterdrückungsschaltung
·Dämpfungswiderstandsschaltung
·Öl-Papier-Isolationssystem
·Porzellan- oder Verbund-Silikonkautschuk-Isolator
·Hochspannungsanschluss
·Sekundäranschlusskasten
·Erdungsanschluss
·Ölausdehnungskammer
·Montagetragkonstruktion

Typische technische Spezifikationen
·Höchste Systemspannung: 362 kV
·Nennprimärspannung: 330 kV oder 345 kV
·Nennsekundärspannung: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenz: 50 Hz / 60 Hz
·Genauigkeitsklasse: 0,2, 0,5, 1,0, 3P, 6P
·Nennlast: 25–500 VA
·Spannungsfaktor: 1,2 dauerhaft, 1,5 kurzzeitig
·Isolationsniveau: 630/1425 kV (typisch)
·Aufstellung: im Freien
·Isolationsart: Öl-Papier- / Verbundisolierung

Anwendungsbereiche
Ein 362-kV-CVT wird häufig eingesetzt in:
·330-kV-Übertragungsumspannwerken
·Höchstspannungs-Schaltanlagen
·Übertragungsnetze der Energieversorger
·Große Kraftwerke
·Übertragungsstationen für erneuerbare Energien
·Industrielle Höchstspannungs-Umspannwerke
·Netzverbundanlagen

Hauptfunktionen
Spannungsmessung
Liefert präzise Spannungssignale für:
·Verbrauchsabrechnung
·Energiemanagementsysteme
·Digitale Zähler
·Überwachung der Netzqualität

Anwendungen im Bereich Schutztechnik
Liefert Spannungseingänge für:
·Distanzschutz
·Überspannungsschutz
·Unterspannungsschutz
·Synchronisationsschutz
·Automatische Wiedereinschaltsysteme
·Fehleraufzeichnungssysteme

Anwendungen im Bereich Kommunikation
Viele EHV-CVTs unterstützen:
·Power-Line-Carrier-Anbindung (PLC)
·Teleschutzkommunikation
·Kommunikationssysteme für Übertragungsleitungen

Vorteile
·Kompakte Bauweise im Vergleich zu induktiven Hochspannungs-Spannungswandlern
·Geeignet für EHV-Übertragungsnetze
·Hohe Isolationsfestigkeit
·Zuverlässiger Betrieb im Außenbereich
·Gute Transientencharakteristik
·Unterstützt Schutz- und Messfunktionen
·Lange Lebensdauer
·Geringer Wartungsaufwand

Typische Sekundärausgänge
Standard-Sekundärspannungen:
·100 V
·110 V
·100/√3 V
·110/√3 V

Angeschlossene Geräte:
·Schutzrelais
·Energiezähler
·Synchronisationsgeräte
·SCADA-Systeme
·Digitale Fehleraufzeichnungsgeräte
·Schaltanlagen-Automatisierungssysteme

Gängige Normen
Ein 362-kV-Kondensator-Spannungswandler wird gemäß folgenden Normen ausgelegt und geprüft:
·IEC 61869-5 – Zusätzliche Anforderungen an Kondensator-Spannungswandler
·IEC 61869-1 – Allgemeine Anforderungen an Messwandler
·IEEE C57.13 – Normen für Messwandler

Typische Anwendungen in einem 362-kV-Schaltwerk
·Spannungsmessung an Sammelschienen
·Überwachung von Übertragungsleitungen
·Spannungseingang für Schutzrelais
·Netzsynchronisation
·Spannungserfassung für SCADA
·Energieerfassung
·Automatisierung von Stromversorgungssystemen
·Aufzeichnung von Fehlern und Störungen
·Kommunikation über Stromleitungen (PLC)

Hauptmerkmale
·Ausgelegt für EHV-Übertragungsnetze der 330-kV-Klasse
·Hohe dielektrische und mechanische Festigkeit
·Vielfältige Konfigurationen der Sekundärwicklungen
·Geeignet für raue Außenbedingungen
·Hohe Messstabilität
·Kompatibel mit modernen digitalen Umspannwerken

Ein 362-kV-Kondensator-Spannungswandler (CVT) ist eine entscheidende Komponente in 330-kV-Übertragungsnetzen und sorgt für eine genaue Spannungswandlung, elektrische Trennung sowie zuverlässige Signale für Schutz-, Mess- und Automatisierungssysteme. Dank seiner kompakten Bauweise und der Fähigkeit, sowohl Mess- als auch Kommunikationsfunktionen zu unterstützen, findet er breite Anwendung in modernen Höchstspannungs-Schaltanlagen.
