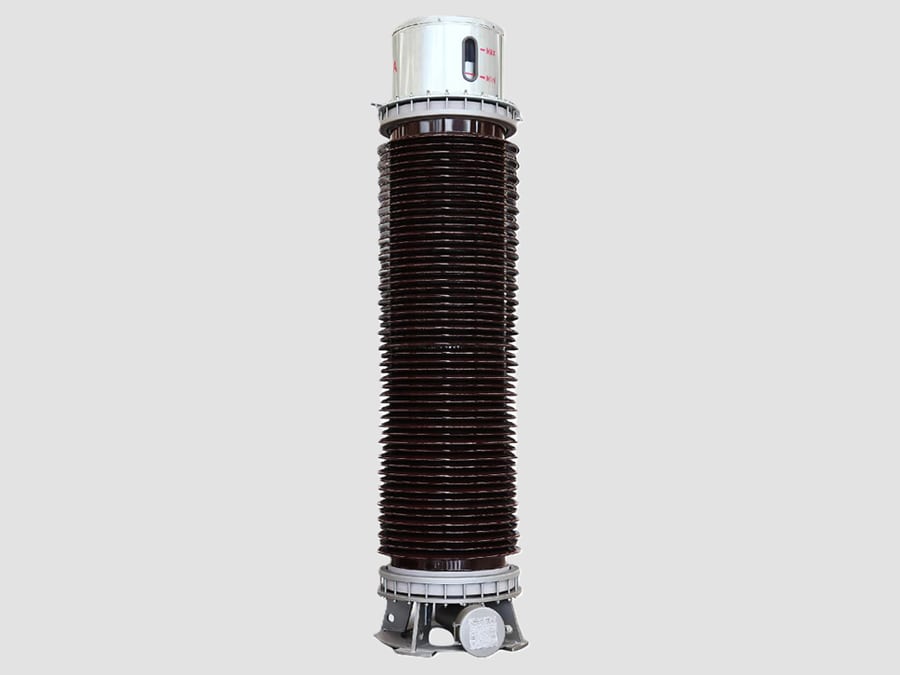

245-kV-Induktionsspannungswandler

{{{sourceTextContent.subTitle}}}

245-kV-Spannungswandler

{{{sourceTextContent.description}}}

Ein induktiver 245-kV-Spannungswandler (IVT), auch als Potentialwandler (PT) oder Spannungswandler (VT), ist ein Höchstspannungs-Messwandler (EHV), der dafür ausgelegt ist, Netzspannungen von bis zu 245 kV präzise auf standardisierte Niederspannungswerte für Messung, Schutz, Überwachung und Steuerung abzuregeln. Er sorgt für eine elektrische Trennung zwischen dem Hochspannungsübertragungsnetz und den nachgeschalteten Geräten und gewährleistet so einen sicheren und zuverlässigen Betrieb bei gleichzeitig hoher Messgenauigkeit.

Funktionsprinzip
Ein 245-kV-induktiver Spannungswandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Die Primärwicklung ist über die Hochspannungsübertragungsleitung oder die Sammelschiene geschaltet, und der im laminierten Stahlkern erzeugte wechselnde Magnetfluss induziert in der Sekundärwicklung eine proportionale Spannung entsprechend dem Windungsverhältnis des Wandlers.

Hauptkomponenten
·Hochspannungs-Primärwicklung
·Sekundärwicklungen für Messung und Schutz
·Magnetkern aus laminiertem Siliziumstahl
·Öl-Papier-Isolationssystem
·Isolatorgehäuse aus Porzellan oder Silikonkautschuk-Verbundwerkstoff
·Ölausdehnungsbalg oder Konservator
·Primär-Hochspannungsanschluss
·Sekundäranschlusskasten
·Erdungsanschluss
·Druckentlastungsvorrichtung
·Montagesockel aus verzinktem Stahl

Typische technische Spezifikationen
·Höchste Systemspannung: 245 kV
·Nennprimärspannung: 220 kV oder 230 kV
·Nennsekundärspannung: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenz: 50 Hz / 60 Hz
·Genauigkeitsklasse: 0,1, 0,2, 0,5, 3P, 6P
·Nennlast: 25–500 VA
·Nennspannungsfaktor: 1,2 dauerhaft, 1,5 für 30 s (typisch)
·Isolationsstufe: 460/1050 kV (typisch)
·Kühlung: Öl, natürliche Luft, natürliche Luft (ONAN)
·Aufstellung: im Freien

Anwendungsbereiche
Ein induktiver 245-kV-Spannungswandler findet breite Anwendung in:
·Höchstspannungs-Übertragungsstationen
·Übertragungsschaltanlagen von Energieversorgern
·Netzverbundstationen
·Wärme-, Wasserkraft- und Kernkraftwerke
·Sammelstationen von Windparks
·Großsolarkraftwerke
·Industrielle Höchstspannungs-Umspannwerke
·HVDC-Umrichterstationen (Wechselstromseite)

Vorteile
·Hohe Messgenauigkeit
·Hervorragende dielektrische Isolationsleistung
·Zuverlässiger Langzeitbetrieb
·Hohe mechanische Festigkeit und Kurzschlussfestigkeit
·Geringer Wartungsaufwand
·Geeignet für raue Außenumgebungen
·Unterstützt sowohl Verbrauchsmessung als auch Schutzfunktionen

Typische Sekundärausgänge
Zu den Standard-Sekundärspannungen gehören:
·100 V
·110 V
·100/√3 V
·110/√3 V

Diese Ausgänge werden üblicherweise angeschlossen an:
·Verbrauchs- und Abrechnungszähler
·Schutzrelais
·Synchronisationsrelais
·SCADA- und Energiemanagementsysteme
·Automatische Spannungsregler (AVR)
·Netzqualitätsanalysatoren
·Digitale Störungsaufzeichnungsgeräte
·Geräte zur Störungsüberwachung

Gängige Normen
Ein induktiver 245-kV-Spannungswandler wird typischerweise gemäß folgenden Normen ausgelegt und geprüft:
·IEC 61869-3 – Messwandler – Zusätzliche Anforderungen an induktive Spannungswandler
·IEC 61869-1 – Allgemeine Anforderungen
·IEEE C57.13 – IEEE-Normen für Messwandler
·IEC 60044-2 (veraltete Norm, ersetzt durch IEC 61869)

Typische Anwendungen in einem 245-kV-Umspannwerk
·Spannungsmessung an Sammelschienen
·Spannungsüberwachung an Übertragungsleitungen
·Messung für Abrechnungs- und Verrechnungszwecke
·Distanz-, Differential- und Überspannungsschutz
·Synchronisations- und automatische Wiedereinschaltsysteme
·SCADA- und RTU-Überwachung (Remote Terminal Unit)
·Automatische Spannungsregelung (AVR)
·Fehleraufzeichnung und Störungsanalyse
·Überwachung der Netzqualität

Hauptmerkmale
·Ausgelegt für 245-kV-Höchstspannungssysteme
·Hohe Durchschlagfestigkeit mit Öl-Papier-Isolierung
·Erhältlich mit einer oder mehreren Sekundärwicklungen
·Hervorragende thermische und mechanische Stabilität
·Lange Lebensdauer bei minimalem Wartungsaufwand
·Witterungsbeständiges Gehäuse aus Porzellan oder Verbundwerkstoff
·Vollständige Konformität mit den internationalen IEC- und IEEE-Normen

Ein induktiver 245-kV-Spannungswandler ist ein unverzichtbarer Messwandler für Höchstspannungs-Übertragungsnetze. Er liefert eine präzise, isolierte und skalierte Darstellung der Netzspannung an Mess-, Schutz- und Automatisierungsgeräte und gewährleistet so einen zuverlässigen Betrieb, eine genaue Abrechnung sowie eine erhöhte Sicherheit des Stromnetzes in modernen Übertragungsumspannwerken.
