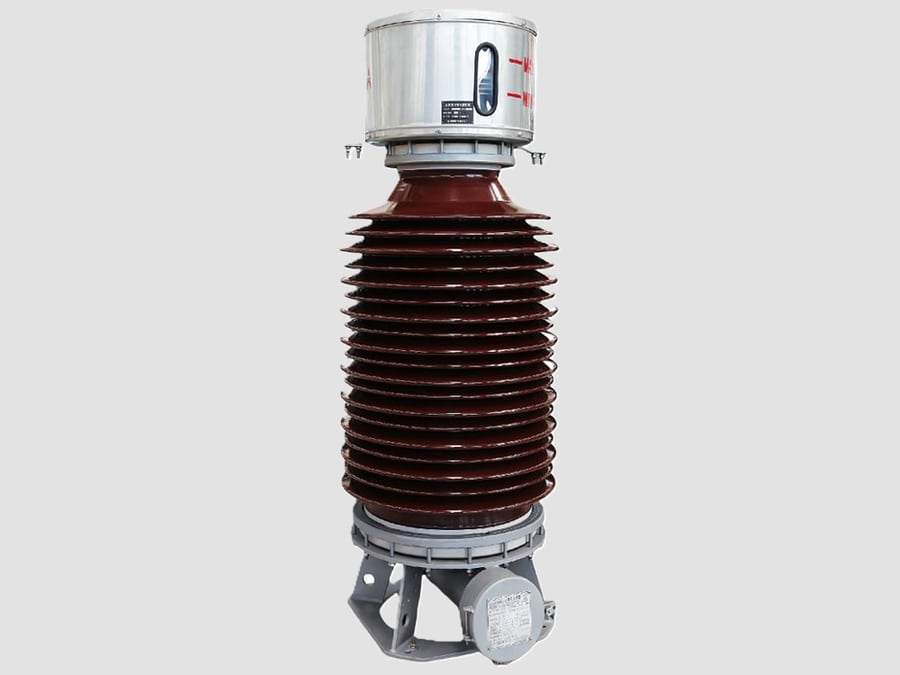

145-kV-Induktionsspannungswandler

{{{sourceTextContent.subTitle}}}

145-kV-Spannungswandler

{{{sourceTextContent.description}}}

Ein 145-kV-Induktionsspannungswandler (IVT), auch als Potentialwandler (PT) oder Spannungswandler (VT), ist ein Hochspannungs-Messwandler, der dazu dient, Übertragungsspannungen von bis zu 145 kV präzise auf standardisierte Niederspannungswerte für Mess-, Schutz-, Überwachungs- und Steuerungszwecke herunterzutransformieren. Er sorgt für die elektrische Trennung zwischen dem Hochspannungsnetz und den nachgeschalteten Geräten und gewährleistet so eine sichere, zuverlässige und präzise Spannungsmessung.

Funktionsprinzip
Ein 145-kV-induktiver Spannungswandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Die Primärwicklung ist über das Hochspannungsnetz geschaltet, und der im laminierten Stahlkern erzeugte Magnetfluss induziert eine proportionale Spannung in einer oder mehreren Sekundärwicklungen.

Hauptkomponenten
·Hochspannungs-Primärwicklung
·Sekundärwicklungen für Messung und Schutz
·Magnetkern aus laminiertem Siliziumstahl
·Öl-Papier-Isolationssystem
·Isolatorgehäuse aus Porzellan oder Silikonkautschuk-Verbundwerkstoff
·Ausdehnungskammer oder Metallbalg (ölgefüllte Ausführungen)
·Primär-Hochspannungsanschluss
·Sekundäranschlusskasten
·Erdungsanschluss
·Überdruckentlastungsvorrichtung
·Montagesockel aus verzinktem Stahl

Typische technische Spezifikationen
·Höchste Systemspannung: 145 kV
·Nennprimärspannung: 132 kV oder 138 kV
·Nennsekundärspannung: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenz: 50 Hz / 60 Hz
·Genauigkeitsklasse: 0,1, 0,2, 0,5, 3P, 6P
·Nennlast: 25–300 VA
·Nennspannungsfaktor: 1,2 dauerhaft, 1,5 für 30 s (typisch)
·Isolationsniveau: 275/650 kV (typisch)
·Kühlung: Öl-Naturluft-Naturluft (ONAN)
·Aufstellung: im Freien

Anwendungsbereiche
Ein induktiver 145-kV-Spannungswandler wird üblicherweise in folgenden Anlagen installiert:
·Hochspannungs-Übertragungsstationen
·Netzverbundstationen
·Versorgungsschaltanlagen
·Wärme-, Wasser- und Kernkraftwerke
·Wind- und Solarstromstationen
·Industrielle Übertragungsnetze
·Bahn-Traktionsunterwerke

Vorteile
·Hohe Messgenauigkeit
·Hervorragende Isolationsleistung
·Zuverlässiger Langzeitbetrieb
·Hohe Kurzschlussfestigkeit
·Geringer Wartungsaufwand
·Witterungsbeständige Ausführung für den Außenbereich
·Geeignet sowohl für Mess- als auch für Schutzanwendungen

Typische Sekundärausgänge
Zu den typischen standardisierten Sekundärspannungen gehören:
·100 V
·110 V
·100/√3 V
·110/√3 V

Diese Ausgänge werden angeschlossen an:
·Verbrauchs- und Abrechnungszähler
·Schutzrelais
·Synchronisationsgeräte
·SCADA-Systeme
·Automatische Spannungsregler (AVR)
·Netzqualitätsanalysatoren
·Digitale Fehleraufzeichnungsgeräte

Gängige Normen
Ein induktiver 145-kV-Spannungswandler wird in der Regel gemäß folgenden Normen konstruiert und geprüft:
·IEC 61869-3 – Messwandler – Zusätzliche Anforderungen an induktive Spannungswandler
·IEC 61869-1 – Allgemeine Anforderungen
·IEEE C57.13 – IEEE-Normen für Messwandler
·IEC 60044-2 (veraltete Norm, ersetzt durch IEC 61869)

Typische Anwendungen in einem 145-kV-Umspannwerk
·Spannungsmessung an Sammelschienen
·Spannungsüberwachung von Übertragungsleitungen
·Messung für Abrechnungs- und Verrechnungszwecke
·Distanz-, Überspannungs- und Synchronisationsschutz
·Überwachung von SCADA-Systemen und Fernwirkgeräten (RTU)
·Automatische Spannungsregelung (AVR)
·Fehleraufzeichnung und Störungsanalyse
·Überwachung der Netzqualität

Ein induktiver 145-kV-Spannungswandler ist eine kritische Komponente in Hochspannungs-Übertragungsumspannwerken und liefert eine genaue, isolierte und skalierte Darstellung der Netzspannung an Messgeräte, Schutzrelais und Steuerungssysteme. Dank seiner robusten Isolationskonstruktion, seiner hohen Messgenauigkeit und seiner zuverlässigen Langzeitleistung eignet er sich hervorragend für moderne Stromübertragungsnetze.
