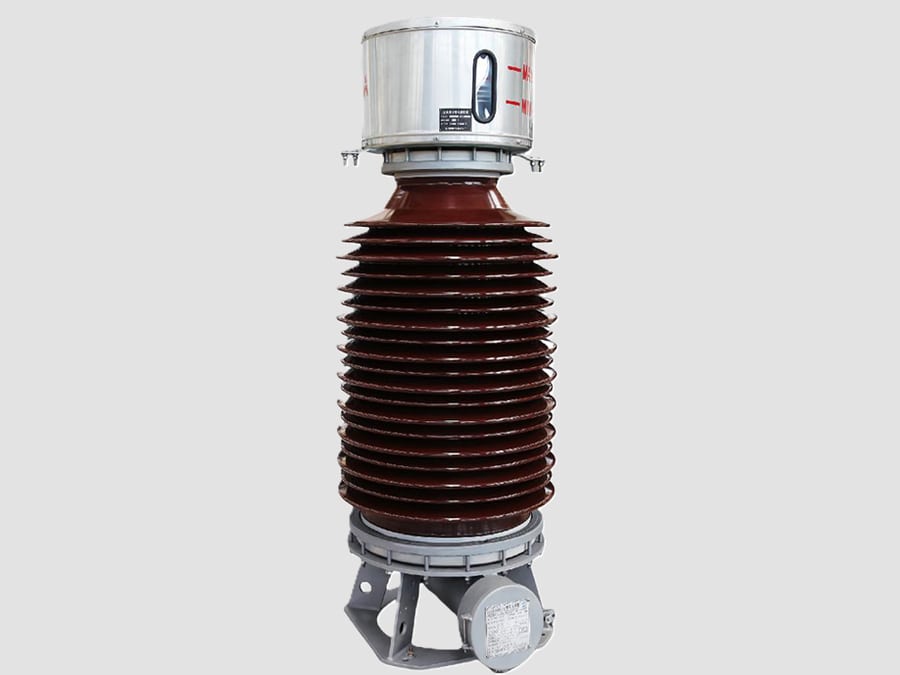

123-kV-Induktionsspannungswandler

{{{sourceTextContent.subTitle}}}

123-kV-Spannungswandler

{{{sourceTextContent.description}}}

Ein 123-kV-Induktionsspannungswandler (IVT), auch als Potentialwandler (PT) oder Spannungswandler (VT), ist ein Hochspannungs-Messwandler, der dazu dient, die Spannungen im Übertragungsnetz von bis zu 123 kV präzise auf standardisierte Niederspannungsausgänge für Messung, Schutz, Überwachung und Steuerung abzuregeln. Er sorgt für eine galvanische Trennung zwischen dem Hochspannungsnetz und den nachgeschalteten Geräten und gewährleistet so einen sicheren und zuverlässigen Betrieb elektrischer Anlagen.

Funktionsprinzip

Ein 123-kV-induktiver Spannungswandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Die Primärwicklung ist über das Hochspannungsnetz geschaltet, während eine oder mehrere Sekundärwicklungen entsprechend dem Windungsverhältnis des Wandlers einen proportionalen Niederspannungsausgang erzeugen.

Hauptkomponenten
·Hochspannungs-Primärwicklung
·Sekundärwicklungen für Messung und Schutz
·Laminierter Magnetkern aus Siliziumstahl
·Öl-Papier-Isolationssystem
·Isolatorgehäuse aus Porzellan oder Silikonkautschuk-Verbundwerkstoff
·Ausdehnungskammer oder Faltenbalg (ölgefüllte Ausführungen)
·Primäranschluss
·Sekundäranschlusskasten
·Erdungsanschluss
·Überdruckentlastungsvorrichtung
·Befestigungssockel aus verzinktem Stahl

Typische technische Spezifikationen
·Höchste Systemspannung: 123 kV
·Nennprimärspannung: 110 kV oder 115 kV
·Nennsekundärspannung: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenz: 50 Hz / 60 Hz
·Genauigkeitsklasse: 0,1, 0,2, 0,5, 3P, 6P
·Nennlast: 25–300 VA
·Nennspannungsfaktor: 1,2 dauerhaft, 1,5 für 30 s (typisch)
·Isolationsstufe: 230/550 kV (typisch)
·Kühlung: Öl, natürliche Luftkühlung (ONAN)
·Aufstellung: im Freien

Anwendungsbereiche
Ein induktiver 123-kV-Spannungswandler findet breite Anwendung in:
·Hochspannungs-Übertragungsstationen
·Netzverbundstationen
·Versorgungsschaltanlagen
·Stromerzeugungsanlagen
·Industrielle Übertragungssysteme
·Windkraft-Umspannwerke
·Solar-Umspannwerke
·Umspannwerke für die Bahnelektrifizierung

Vorteile
·Hohe Messgenauigkeit
·Hervorragende dielektrische Eigenschaften
·Zuverlässiger Langzeitbetrieb
·Hohe Isolationsfestigkeit
·Geringer Wartungsaufwand
·Hervorragende Beständigkeit gegenüber Umgebungsbedingungen
·Geeignet sowohl für Mess- als auch für Schutzanwendungen

Typische Sekundärausgänge
Zu den gängigen Sekundärspannungen gehören:
·100 V
·110 V
·100/√3 V
·110/√3 V

Diese Ausgänge werden üblicherweise angeschlossen an:
·Verbrauchs- und Abrechnungszähler
·Schutzrelais
·Synchronisationsrelais
·SCADA-Systeme
·Netzqualitätsanalysatoren
·Digitale Fehleraufzeichnungsgeräte
·Systeme zur automatischen Spannungsregelung (AVR)

Gängige Normen
Ein induktiver 123-kV-Spannungswandler wird in der Regel gemäß folgenden Normen konstruiert und geprüft:
·IEC 61869-3 – Messwandler – Zusätzliche Anforderungen an induktive Spannungswandler
·IEC 61869-1 – Allgemeine Anforderungen
·IEEE C57.13 – IEEE-Normen für Messwandler
·IEC 60044-2 (veraltete Norm, ersetzt durch IEC 61869)

Typische Anwendungen in einem 123-kV-Umspannwerk
·Spannungsmessung an Sammelschienen
·Spannungsüberwachung an Übertragungsleitungen
·Verbrauchsabrechnung
·Abstands-, Überspannungs- und Synchronisationsschutz
·SCADA und Fernüberwachung
·Fehleraufzeichnung und Störungsanalyse
·Automatische Spannungsregelung (AVR)
·Überwachung der Netzqualität

Ein induktiver 123-kV-Spannungswandler ist eine kritische Komponente in Hochspannungs-Schaltanlagen und liefert eine genaue und galvanisch getrennte Darstellung der Netzspannung für Schutzrelais, Messgeräte und Automatisierungssysteme. Seine hohe Isolationsleistung, Messgenauigkeit und lange Lebensdauer machen ihn in modernen Übertragungs- und Stromverteilungsnetzen unverzichtbar.
