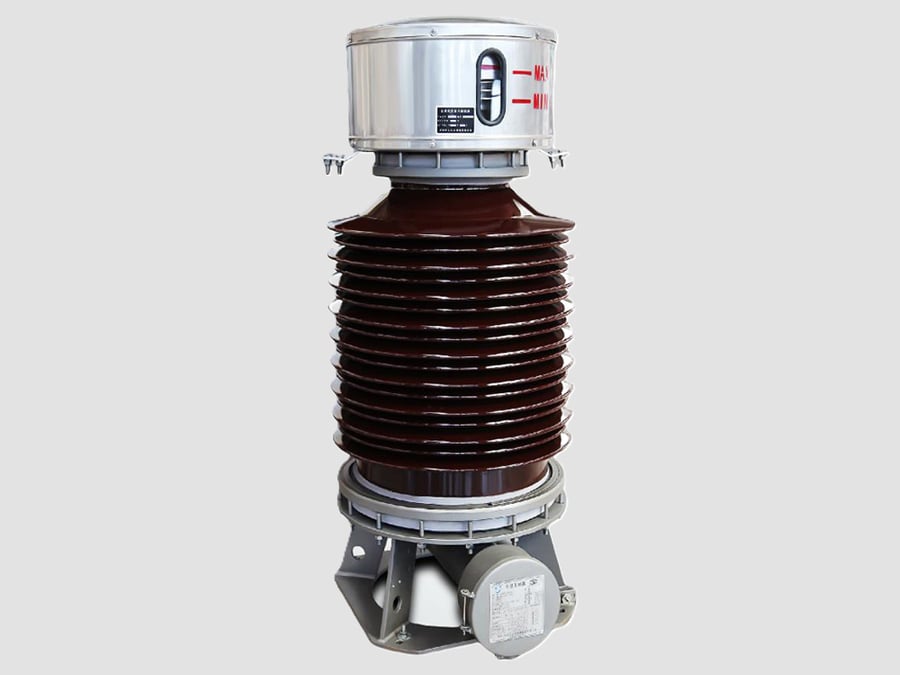

72,5-kV-Induktionsspannungswandler

{{{sourceTextContent.subTitle}}}

72,5-kV-Spannungswandler

{{{sourceTextContent.description}}}

Der 72,5-kV-Induktionsspannungswandler (IVT), auch als Potentialwandler (PT) oder Spannungswandler (VT), ist ein Hochspannungs-Messwandler, der dazu dient, Netzspannungen von bis zu 72,5 kV präzise auf standardisierte Niederspannungswerte für Mess-, Schutz-, Überwachungs- und Steuerungszwecke abzuregeln. Er sorgt für eine elektrische Trennung zwischen dem Hochspannungsnetz und den nachgeschalteten Geräten und gewährleistet so sowohl die Messgenauigkeit als auch die Sicherheit des Bedienpersonals.

Funktionsprinzip

Ein 72,5-kV-induktiver Spannungswandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Die Primärwicklung ist an das Hochspannungsnetz angeschlossen und induziert in der Sekundärwicklung eine proportionale Spannung entsprechend dem Windungsverhältnis.

Hauptkomponenten
·Hochspannungs-Primärwicklung
·Eine oder mehrere Sekundärwicklungen (Messung und Schutz)
·Laminierter Magnetkern aus Siliziumstahl
·Isolationssystem aus Öl-Papier oder SF₆-frei (je nach Ausführung)
·Isolatorgehäuse aus Porzellan oder Silikonkautschuk-Verbundwerkstoff
·Primär-Hochspannungsanschluss
·Sekundäranschlusskasten
·Erdungsanschluss
·Druckentlastungsvorrichtung (ölgefüllte Ausführungen)
·Montagesockel

Typische technische Spezifikationen
·Höchste Systemspannung: 72,5 kV
·Nennprimärspannung: 66 kV oder 69 kV
·Nennsekundärspannung: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenz: 50 Hz / 60 Hz
·Genauigkeitsklasse: 0,1, 0,2, 0,5, 3P, 6P
·Nennlast: 25–200 VA
·Nennspannungsfaktor: 1,2 dauerhaft, 1,5 für 30 s oder gemäß Norm
·Isolationsniveau: 140/325 kV (typisch)
·Kühlung: Natürliche Öl-Luft-Kühlung (ONAN) oder Trockenbauweise
·Aufstellung: im Freien

Anwendungsbereiche
Ein induktiver 72,5-kV-Spannungswandler wird üblicherweise eingesetzt in:
·Übertragungsumspannwerken
·Verteilerstationen
·Versorgungsschaltanlagen
·Industrieumspannwerken
·Umspannwerken für erneuerbare Energien
·Windparks
·Solarkraftwerken
·Hochspannungsschaltanlagen

Vorteile
·Hohe Messgenauigkeit
·Hervorragende dielektrische Isolierung
·Zuverlässiger Langzeitbetrieb
·Hohe Widerstandsfähigkeit gegenüber Umwelteinflüssen
·Geringer Wartungsaufwand
·Hohe mechanische Festigkeit
·Geeignet sowohl für die Messung als auch für Schutzrelais

Typische Sekundärausgänge
Zu den gängigen Sekundärspannungen gehören:
·100 V
·110 V
·100/√3 V
·110/√3 V

Diese Ausgangsspannungen werden verwendet bei:
·Verbrauchsmessgeräten
·Schutzrelais
·Synchronisationsgeräten
·SCADA-Systemen
·Netzqualitätsanalysatoren
·Digitale Fehleraufzeichnungsgeräte

Gängige Normen
Ein induktiver 72,5-kV-Spannungswandler wird in der Regel gemäß folgenden Normen konstruiert und geprüft:
·IEC 61869-3 – Messwandler – Zusätzliche Anforderungen an induktive Spannungswandler
·IEC 61869-1 – Allgemeine Anforderungen
·IEEE C57.13 – IEEE-Normen für Messwandler
·IEC 60044-2 (veraltete Norm, ersetzt durch IEC 61869)

Typische Anwendungen in einem 72,5-kV-Umspannwerk
·Messung der Sammelschienen-Spannung
·Überwachung der Übertragungsleitungsspannung
·Verbrauchsabrechnung
·Distanz- und Überspannungsschutz
·Synchronisierung und automatische Wiedereinschaltung
·SCADA und Fernüberwachung
·Fehleraufzeichnung
·Überwachung der Netzqualität

Ein induktiver 72,5-kV-Spannungswandler ist eine wesentliche Komponente in Hochspannungs-Schaltanlagen. Er liefert eine präzise, galvanisch getrennte und skalierte Darstellung der Netzspannung für zuverlässige Messung, Schutz, Automatisierung und Steuerung und gewährleistet gleichzeitig den sicheren Betrieb der Sekundäranlagen.
