36-kV-Induktionsspannungswandler

{{{sourceTextContent.subTitle}}}

36-kV-Spannungswandler

{{{sourceTextContent.description}}}

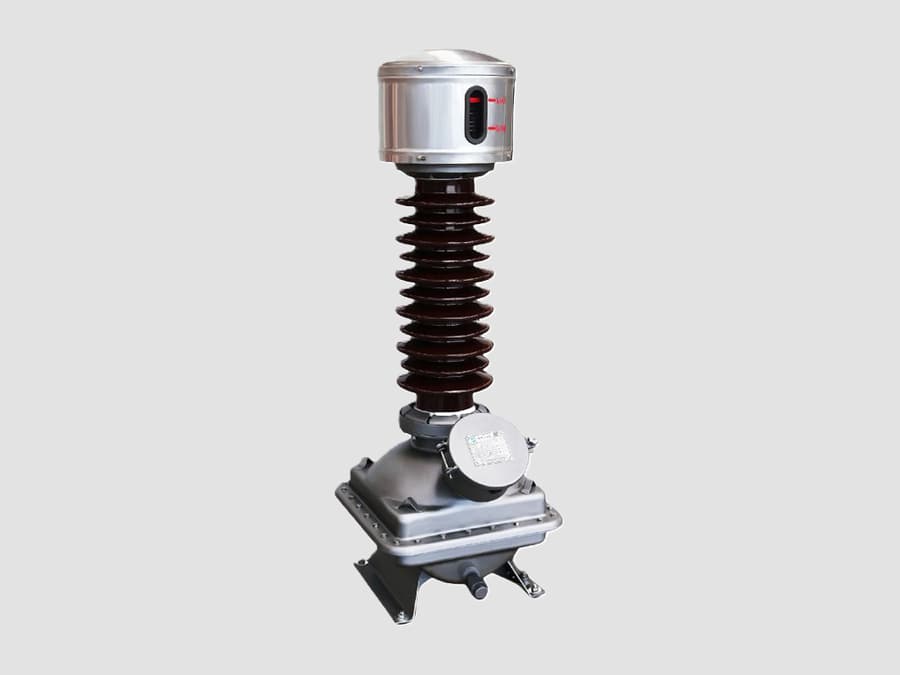

Ein 36-kV-Induktionsspannungswandler (IVT), auch als Potentialwandler (PT) oder Spannungswandler (VT) bezeichnet, ist ein Messwandler, der dazu dient, die Spannungen in Mittelspannungsnetzen (bis zu 36 kV) präzise auf eine standardisierte Niederspannung (typischerweise 100 V, 110 V oder auf √3 basierende Sekundärspannungen) für Mess-, Schutz- und Steuergeräte.

Funktionsprinzip

Ein induktiver Spannungswandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Die Primärwicklung ist an das Hochspannungsnetz angeschlossen, während die Sekundärwicklung einen proportionalen Niederspannungsausgang liefert.

Hauptkomponenten
·Hochspannungs-Primärwicklung
·Niederspannungs-Sekundärwicklung(en)
·Magnetkern aus laminiertem Siliziumstahl
·Isolierung aus Epoxidharz oder Porzellan
·Primäranschluss
·Sekundäranschlusskasten
·Erdungsanschluss
·Montagesockel

Typische technische Spezifikationen
·Höchste Systemspannung: 36 kV
·Nennprimärspannung: 33 kV oder 34,5 kV
·Nennsekundärspannung: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenz: 50 Hz / 60 Hz
·Genauigkeitsklasse: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Nennlast: 10–200 VA
·Isolationsniveau: 70/170 kV (typisch)
·Kühlung: Naturlüftung (AN)
·Aufstellung: Innen- oder Außenbereich

Anwendungsbereiche
Ein induktiver 36-kV-Spannungswandler findet breite Anwendung in:
·Mittelspannungs-Umspannwerken
·Versorgungsnetzen
·Industriekraftwerken
·Anlagen für erneuerbare Energien
·Windparks
·Solarkraftwerke
·Schaltanlagen
·Elektrische Schutzsysteme

Vorteile
·Hohe Messgenauigkeit
·Hervorragende elektrische Isolierung
·Zuverlässiger Betrieb
·Lange Lebensdauer
·Minimaler Wartungsaufwand
·Geeignet für Schutz- und Abrechnungszwecke
·Kosteneffizient für Mittelspannungssysteme

Typische Sekundärausgänge
Zu den gängigen Sekundärspannungen gehören:
·100 V
·110 V
·100/√3 V
·110/√3 V

Diese Ausgänge sind kompatibel mit:
·Energiezählern
·Schutzrelais
·Spannungsanzeigern
·Netzqualitätsanalysatoren
·SCADA- und Automatisierungssysteme

Gängige Normen
Ein induktiver 36-kV-Spannungswandler wird in der Regel gemäß folgenden Normen hergestellt:
·IEC 61869-3 – Messwandler: Zusätzliche Anforderungen an induktive Spannungswandler
·IEEE C57.13 – Messwandler
·IEC 60044-2 (veraltete Norm, ersetzt durch IEC 61869)

Typische Anwendungen in einem 36-kV-Schaltwerk
·Verbrauchsabrechnung
·Abzweigschutz
·Spannungsmessung an Sammelschienen
·Synchronisationsschaltungen
·Automatische Spannungsregelung (AVR)
·SCADA-Überwachung
·Fehlererkennung
·Überwachung der Netzqualität

Ein induktiver 36-kV-Spannungswandler liefert eine sichere, genaue und galvanisch getrennte Darstellung der Netzspannung und ist damit eine wesentliche Komponente für die Messung, den Schutz und die Steuerung in Mittelspannungs-Stromverteilungssystemen.
