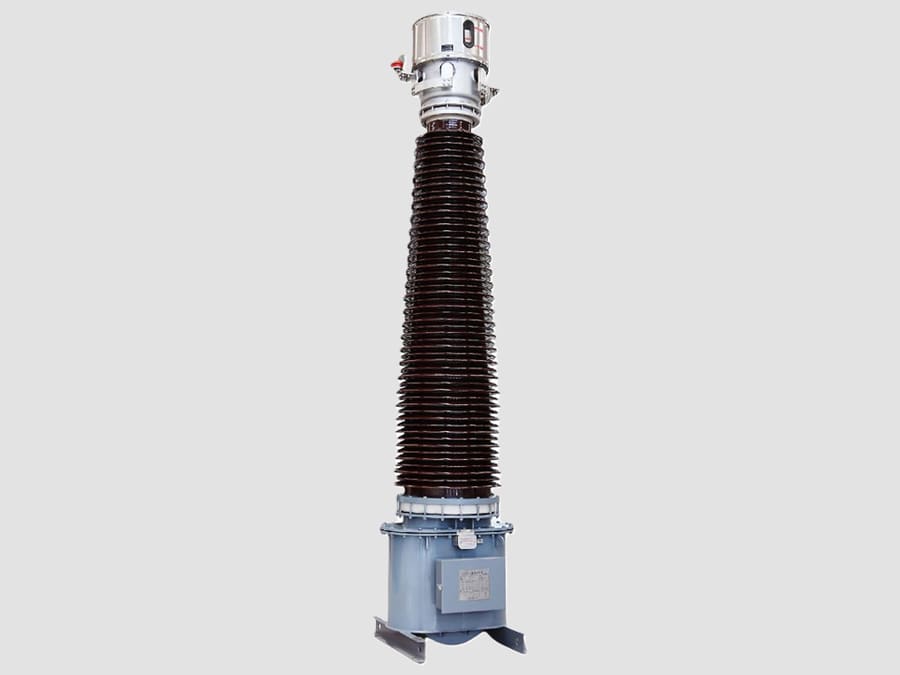

362-kV-Stromwandler (Haarnadelbauweise)

{{{sourceTextContent.subTitle}}}

362-kV-Stromwandler

{{{sourceTextContent.description}}}

Der 362-kV-Stromwandler (Haarnadel-Typ) ist ein Höchstspannungs-Messwandler (EHV), der dafür ausgelegt ist, hohe Primärströme präzise in standardisierte niedrige Sekundärströme (typischerweise 1 A oder 5 A) umzuwandeln, die für Mess-, Schutz- und Überwachungszwecke in 362-kV-Umspannwerken verwendet werden. Die Bezeichnung „Haarnadel“ bezieht sich auf die Konfiguration des Primärleiters, bei der ein U-förmiger (Haarnadel-)Leiter durch den Transformatorkern verläuft.

Hauptfunktionen
·Strommessung – Liefert präzise Stromsignale an Zähler und Energiemanagementsysteme.
·Schutzrelais – Stellt Stromeingänge für Schutzrelais zur Fehlererkennung bereit.
·Elektrische Trennung – Trennt die Hochspannungs-Primärkreise von den sekundären Steuergeräten.
·Systemüberwachung – Ermöglicht die SCADA-Überwachung und die digitale Überwachung von Umspannwerken.

Aufbau

Ein typischer 362-kV-Haarnadel-Stromwandler besteht aus:

Haarnadel-Primärleiter
– Einwindiger U-förmiger Leiter.
– Führt den gesamten Netzstrom.
Sekundärwicklungen
– Messkern(e) mit hoher Genauigkeit.
– Schutzkern(e) mit hohen Sättigungsgrenzen.
– Es können mehrere unabhängige Kerne vorgesehen sein.
Magnetkern
– Siliziumstahl oder nanokristallines Material mit hoher Permeabilität.
– Getrennte Kerne für Messung und Schutz.
Isolationssystem
– Öl-Papier-Isolierung oder SF₆-Gasisolierung (GIS-Anwendungen).
– Hohe Durchschlagfestigkeit für den Betrieb bei 362 kV.
Porzellan- oder Verbundisolator
– Stützt den stromführenden Leiter.
– Bietet äußere Isolierung und Kriechweg.
Ölausdehnungssystem
-Ausdehnungsbälge oder Ölbehälter gleichen Ölvolumenänderungen aus.
Anschlusskasten
-Beherbergt die Sekundäranschlüsse.
-Enthält Erdungsanschlüsse und Kurzschlussvorrichtungen.

Typische technische Spezifikationen
·Höchste Systemspannung: 362 kV
·Nennfrequenz: 50/60 Hz
·Nennstrom auf der Primärseite: 200–4000 A
·Nennstrom auf der Sekundärseite: 1 A oder 5 A
·Genauigkeitsklasse (Messung): 0,1, 0,2, 0,2S, 0,5
·Schutzklasse: 5P10, 5P20, PX, TPY, TPZ
·Isoliermedium: Öl-Papier oder SF₆
·Kriechweg: gemäß IEC-Verschmutzungsklasse
·Kurzzeit-thermischer Strom: 25–63 kA (typischerweise 1–3 s)
·Dynamischer Strom: Bis zu 160 kA Spitze (typisch)
·Umgebungstemperatur: −40 °C bis +55 °C

Vorteile
·Hervorragende Messgenauigkeit über einen weiten Strombereich.
·Hohe thermische und mechanische Belastbarkeit bei Kurzschlüssen.
·Geeignet für Höchstspannungs-Übertragungsnetze.
·Zuverlässiger Langzeitbetrieb im Freien.
·Mehrere Kerne ermöglichen die gleichzeitige Nutzung für Messung und Schutz.
·Geringer Wartungsaufwand bei ordnungsgemäßer Installation.

Typische Anwendungsbereiche
·362-kV-Übertragungsumspannwerke
·Schaltanlagen zur Stromerzeugung
·Netzverbundstationen
·Anschlussumspannwerke für erneuerbare Energien
·Industrielle Höchstspannungs-Umspannwerke
·Hochspannungs-Übertragungs- und -Verteilungsnetze

Relevante Normen
·IEC 61869-1 – Allgemeine Anforderungen an Messwandler
·IEC 61869-2 – Stromwandler
·IEEE C57.13 – Messwandler
·IEC 60044-1 (veraltete Norm, weitgehend durch IEC 61869-2 ersetzt)
·Typischer Primäranschluss

Der 362-kV-Stromwandler in Haarnadelbauweise ist eine entscheidende Komponente in Höchstspannungs-Umspannwerken. Er ermöglicht präzise Strommessungen, liefert zuverlässige Schutzsignale und sorgt für eine sichere elektrische Trennung, während er gleichzeitig den anspruchsvollen elektrischen und umgebungsbedingten Bedingungen moderner Übertragungsnetze standhält.
