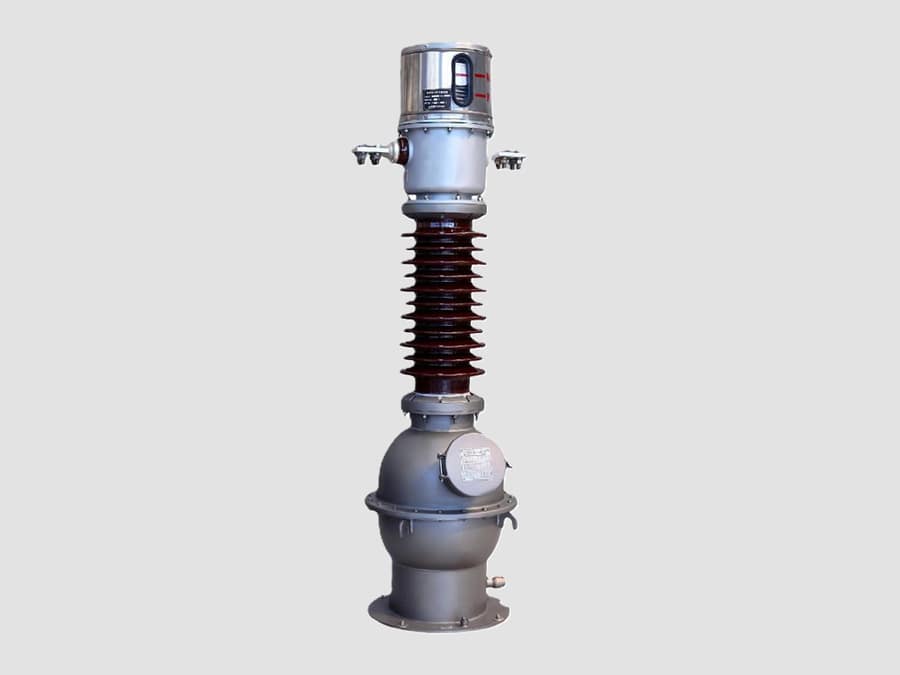

36-kV-Stromwandler (Haarnadelbauweise)

{{{sourceTextContent.subTitle}}}

36-kV-Stromwandler

{{{sourceTextContent.description}}}

Der 36-kV-Stromwandler (Haarnadelbauweise) ist ein Mittelspannungs-Messwandler, der für die Messung hoher Primärströme ausgelegt ist und skalierte, galvanisch getrennte Stromsignale für Mess-, Schutz- und Steuerungszwecke liefert. Der Begriff „Haarnadelbauweise“ bezieht sich auf die Form des Primärleiters, der wie eine Haarnadel (U-förmig) gebogen ist und eine durchgehende Primärwicklung durch den Transformatorkern bildet.

Funktionsprinzip

Ein Stromwandler in Haarnadelbauweise arbeitet nach dem Prinzip der elektromagnetischen Induktion.

Wenn Wechselstrom durch den Haarnadel-Primärleiter fließt, erzeugt er ein Magnetfeld im Magnetkern. Dieser sich ändernde Magnetfluss induziert einen proportionalen Strom in der Sekundärwicklung.

Aufbau
·Ein typischer 36-kV-Haarnadel-Stromwandler besteht aus:
·U-förmigem Primärleiter aus Kupfer oder Aluminium (Haarnadel)
·Laminiertem oder ringförmigem Magnetkern
·Sekundärwicklung(en)
·Porzellan- oder Verbundisolator für den Außenbereich
·Öl-, SF₆- oder Harzisolierung (je nach Ausführung)
·Sekundäranschlusskasten
·Montagesockel
·Typenschild
·Erdungsanschluss

Merkmale
·Integrierter Haarnadel-Primärleiter.
·Einzelne Primärwindung mit hoher Messgenauigkeit.
·Hervorragende elektrische Isolierung für 36-kV-Systeme.
·Erhältlich mit einem oder mehreren Sekundärkernen.
·Geeignet sowohl für den Schutz als auch für die Messung.
·Witterungsbeständige Ausführung für den Außenbereich.
·Hohe thermische und dynamische Strombelastbarkeit.
·Lange Lebensdauer bei geringem Wartungsaufwand.

Typische Nennwerte
·Höchste Systemspannung: 36 kV
·Nennfrequenz: 50 oder 60 Hz
·Primärstrom: 100–3000 A
·Sekundärstrom: 1 A oder 5 A
·Genauigkeitsklasse (Messung): 0,1, 0,2, 0,2S, 0,5, 0,5S
·Genauigkeitsklasse (Schutz): 5P10, 5P20, 10P10, PX
·Isolationsniveau: 70/170 kV (typisch)
·Einbau: im Freien

Vorteile
·Kompakte Bauweise.
·Hervorragende Messgenauigkeit.
·Hohe mechanische Festigkeit.
·Einfache Anordnung der Primärleiter.
·Hohe Kurzschlussfestigkeit.
·Zuverlässiger Langzeitbetrieb.
·Geeignet sowohl für den Schutz als auch für die Abrechnungsmessung.

Einschränkungen
·Feste Primärleiter schränken die Flexibilität bei der Installation ein.
·Größer und schwerer als harzvergossene Stromwandler für den Innenbereich.
·Der Sekundärkreis darf niemals offen geschaltet werden, solange der Primärkreis unter Spannung steht, da sich an den Sekundärklemmen gefährlich hohe Spannungen ·aufbauen können.

Anwendungsbereiche
Ein 36-kV-Stromwandler vom Haarnadel-Typ wird üblicherweise installiert in:
·33-kV- und 36-kV-Freiluft-Umspannwerken
·Mittelspannungsschaltanlagen
·Verteilerstationen von Energieversorgungsunternehmen
·Industrielle Stromversorgungssysteme
·Anschlussstationen für erneuerbare Energien
·Transformator-Zuleitungsstränge
·Eingangs- und Ausgangs-Zuleitungsfelder
·Anschlüsse von Generator-Aufwärtstransformatoren

Ein 36-kV-Haarnadel-Stromwandler ist ein robuster und präziser Messwandler, der häufig in 33/36-kV-Freiluft-Umspannwerken eingesetzt wird. Sein integrierter U-förmiger Primärleiter bietet hervorragende mechanische Festigkeit, hohe Kurzschlussfestigkeit und eine zuverlässige Stromwandlung für Schutzrelais, Energieerfassung und Steuerungssysteme.
