Halb-Pantograph-Trennschalter für luftisolierte Schaltanlagen (AIS)

{{{sourceTextContent.subTitle}}}

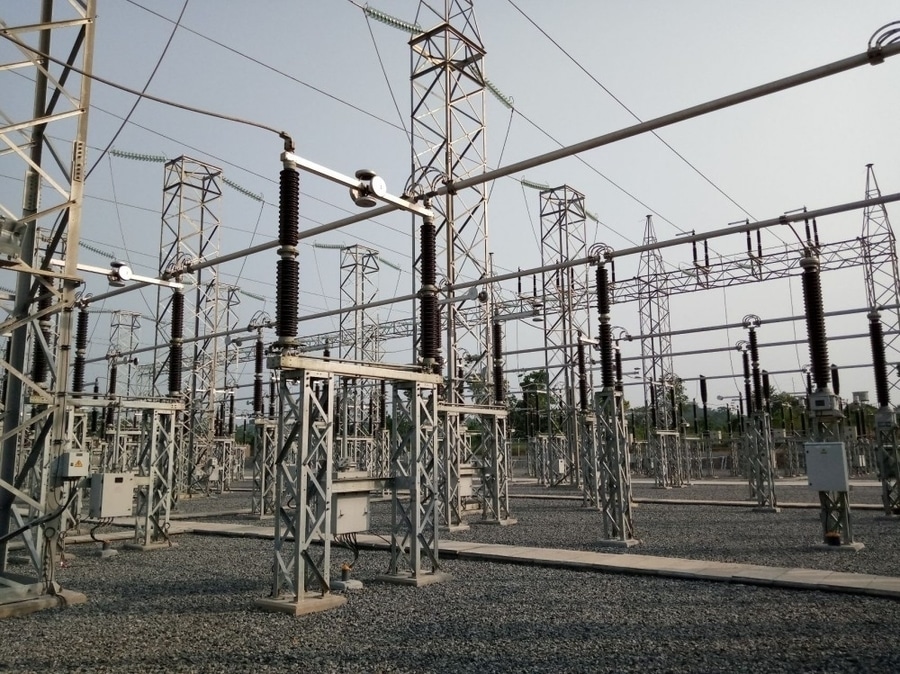

Halb-Pantograph-Trennschalter

{{{sourceTextContent.description}}}

Ein Halbpantograph-Trennschalter (Semi-Pantograph Isolator) ist ein Hochspannungs-Trennschalter, der in luftisolierten Umspannwerken (AIS) eingesetzt wird, um eine sichtbare elektrische Trennung der Übertragungsanlagen zu gewährleisten. Er vereint Merkmale eines herkömmlichen Trennschalters mit denen eines Pantographenmechanismus und eignet sich daher besonders für Umspannwerke mit beengten Platzverhältnissen oder dort, wo Anlagen auf unterschiedlichen Höhen montiert sind.

Im Gegensatz zu einem Vollpantograph-Trennschalter wird nur auf einer Seite ein Pantograph-Gestänge verwendet, während die gegenüberliegende Seite feststehend bleibt. Dies reduziert die mechanische Komplexität, während viele der platzsparenden Vorteile erhalten bleiben.

Funktionsprinzip
Der Halb-Pantograph-Trennschalter nutzt einen beweglichen Pantographenarm, der ausgefahren oder eingefahren wird, um den Kontakt mit einem festen Anschluss herzustellen oder zu unterbrechen.

·Geschlossene Stellung: Der Pantographenmechanismus fährt nach oben oder außen aus, und der bewegliche Kontakt greift in den feststehenden Kontakt ein, um den Stromkreis zu schließen.
·Offene Stellung: Der Pantograph fährt ein und schafft so einen deutlich sichtbaren Luftspalt, der die Anlage sicher trennt.

Wie alle Trennschalter darf er nicht zum Unterbrechen von Last- oder Fehlerstrom verwendet werden. Der zugehörige Leistungsschalter muss den Stromkreis zuvor unterbrechen.

Normale Betriebsabfolge
1. Den Leistungsschalter öffnen.
2. Sicherstellen, dass der Stromkreis spannungsfrei ist.
3. Den Halb-Pantograph-Trennschalter öffnen.
4. Den Erdungsschalter schließen, falls Wartungsarbeiten erforderlich sind.

Hauptkomponenten
·Feste Kontaktbaugruppe
·Beweglicher Arm des Pantographen
·Leitungsverbindungen
·Mastisolatoren
·Betätigungsmechanismus (motorbetätigt oder manuell)
·Mechanische Verbindung
·Grundrahmen
·Stellungsanzeige
·Hilfsschalter

Merkmale
·Stromabnehmermechanismus nur auf einer Seite.
·Geringerer Platzbedarf im Vergleich zu herkömmlichen Trennschaltern.
·Geeignet für Anschlüsse in unterschiedlichen Höhen.
·Bietet einen sichtbaren Trennspalt.
·Hohe mechanische Zuverlässigkeit.
·Geeignet für Fern- und Vor-Ort-Bedienung.
·Konzipiert für luftisolierte Freiluft-Umspannwerke.

Typische Nennspannungen
·72,5 kV Verteilung und Mittelspannungsübertragung
·145 kV Hochspannungs-Schaltanlagen
·220 kV Übertragungs-Schaltanlagen
·330 kV Höchstspannungsnetze
·400 kV Höchstspannungs-Schaltanlagen
·500–765 kV Großstromübertragung

Vorteile
·Benötigt weniger Einbauraum als viele herkömmliche Konstruktionen.
·Einfacher als ein Vollpantograph-Trennschalter.
·Ermöglicht den einfachen Anschluss von Anlagen auf unterschiedlichen Höhen.
·Hohe dielektrische Festigkeit.
·Zuverlässiger mechanischer Betrieb mit langer Lebensdauer.
·Ideal für kompakte Umspannwerksanordnungen.

Einschränkungen
·Kann weder Laststrom noch Fehlerstrom unterbrechen.
·Mechanisch komplexer als Mittelschnitt-Trennschalter.
·Höhere Anschaffungskosten als bei Standard-Trennschalterkonstruktionen.
·Erfordert regelmäßige Inspektion und Schmierung des Pantograph-Gestänges.

Anwendungsbereiche
Halb-Pantograph-Trennschalter werden üblicherweise eingesetzt für:
·Kompakte luftisolierte Schaltanlagen (AIS)
·Hoch- und Höchstspannungs-Schaltanlagen
·Trennschaltung von Transformatoren
·Trennschaltung von Leistungsschaltern
·Schalten von Sammelschienen
·Verbindungen zwischen Anlagen auf unterschiedlichen Höhen
·Umspannwerke mit begrenztem Platzangebot in der Horizontalen

Der Halbpantograph-Trennschalter bietet einen praktischen Kompromiss zwischen herkömmlichen Trennschaltern und Vollpantograph-Konstruktionen. Er ermöglicht eine sichtbare Trennung, eine kompakte Installation und den Anschluss von Anlagen auf unterschiedlichen Höhen und ist daher eine beliebte Wahl für moderne luftisolierte Hoch- und Höchstspannungs-Schaltanlagen, bei denen eine effiziente Raumnutzung wichtig ist.
