Trennschalter mit mittlerer Unterbrechung (Trennschalter mit mittlerer Unterbrechung)

{{{sourceTextContent.subTitle}}}

Trennschalter mit mittiger Unterbrechung

{{{sourceTextContent.description}}}

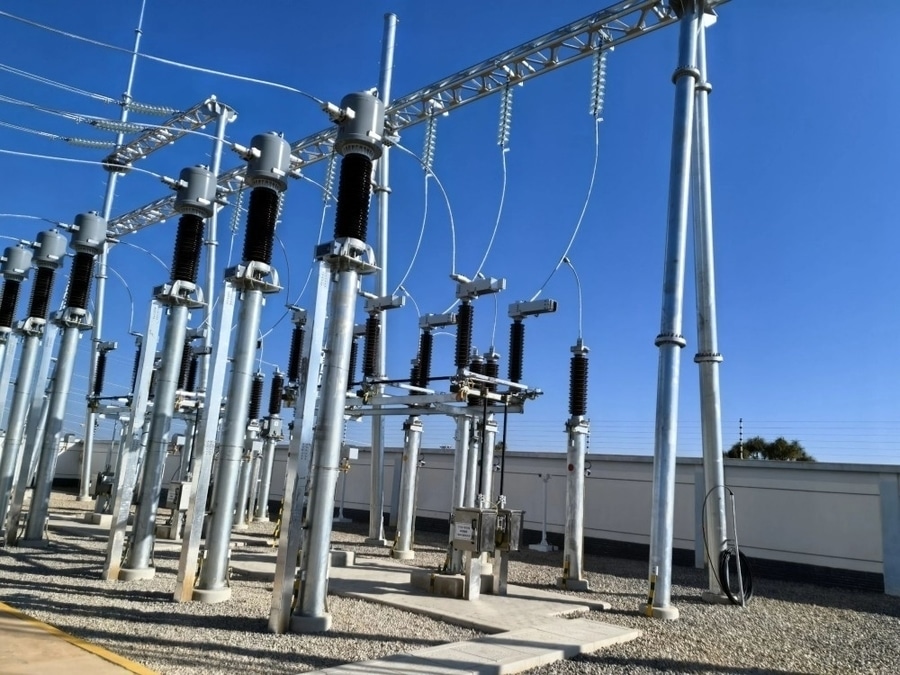

Ein Mittelspannungs-Trennschalter (Center Break Isolator) ist ein Hochspannungsschaltgerät, das in Umspannwerken eingesetzt wird, um elektrische Anlagen nach dem Abschalten der Spannung vom Stromnetz zu trennen. Im Gegensatz zu einem Leistungsschalter kann er weder Laststrom noch Fehlerstrom unterbrechen. Sein Zweck besteht darin, eine sichtbare Trennstrecke für Wartungs- und Sicherheitszwecke bereitzustellen.

Funktionsprinzip
Der Mittelschnitt-Trennschalter besteht aus zwei beweglichen Kontaktarmen, die mit Isolatoren verbunden sind.
·Geschlossene Stellung: Beide Arme treffen sich in der Mitte und schließen so den Stromkreis.
·Offene Stellung: Die Arme drehen sich voneinander weg und schaffen so einen deutlich sichtbaren Luftspalt, der die Trennung des Stromkreises bestätigt.

Die Betätigung erfolgt in der Regel durch:
·Motorbetriebene Mechanik (Fernsteuerung)
·Handbetätigungsgriff
·Elektrische Verriegelungen mit Leistungsschaltern

Der normale Betriebsablauf ist:
1. Den Leistungsschalter öffnen.
2. Überprüfen, ob der Strom Null ist.
3. Den Mittelschnitt-Trennschalter öffnen.
4. Schließen Sie den Erdungsschalter, falls Wartungsarbeiten erforderlich sind.

Hauptkomponenten
·Fest- und bewegliche Kontakte
·Leitarme
·Mastisolatoren
·Betätigungsgestänge
·Motorantrieb (oder Handantrieb)
·Grundrahmen
·Mechanische Stellungsanzeige
·Hilfsschalter

Merkmale
·Bietet einen sichtbaren Isolationsabstand.
·Einfacher und zuverlässiger mechanischer Aufbau.
·Geringer Wartungsaufwand.
·Geeignet für Freiluft-Umspannwerke.
·Hohe mechanische Belastbarkeit.
·Hervorragende elektrische Isolierung in geöffneter Stellung.

Typische Nennspannungen
·33 kV Verteilerstationen
·66 kV Mittelspannungsnetze
·110 kV Übertragungsstationen
·132 kV Übertragungsnetze
·220 kV Hochspannungsübertragung
·330 kV Höchstspannung
·400 kV Höchstspannungs-Umspannwerke
·500–765 kV Großstromübertragung

Vorteile
·Deutlich sichtbare Isolierung für die Sicherheit des Bedienpersonals.
·Hohe Zuverlässigkeit bei einfacher Bauweise.
·Geringere Kosten im Vergleich zu Leistungsschaltern.
·Geeignet für Hoch- und Höchstspannungssysteme.
·Lange Lebensdauer.

Einschränkungen
·Kann keinen Laststrom unterbrechen.
·Kann keinen Fehlerstrom unterbrechen.
·Muss immer erst betätigt werden, nachdem der zugehörige Leistungsschalter ausgelöst hat.
·Das Schalten unter Last kann zu starken Lichtbögen und Schäden an den Anlagen führen.

Anwendungsbereiche
Mittelschnitt-Trennschalter finden breite Anwendung in:
·Übertragungsumspannwerken
·Luftisolierten Umspannwerken (AIS)
·Schaltanlagen
·Kraftwerken
·Industrieumspannwerken
·Transformatortrennung
·Leistungsschaltertrennung
·Sammelschienen-Abschnittsbildung

Der Mittelschnitt-Trennschalter ist einer der am häufigsten verwendeten Trennschalter in luftisolierten Umspannwerken von 72,5 kV bis 245 kV. Er bietet eine zuverlässige und gut sichtbare Möglichkeit, Anlagen für Wartungsarbeiten zu trennen, während der Leistungsschalter alle stromunterbrechenden Aufgaben übernimmt.
